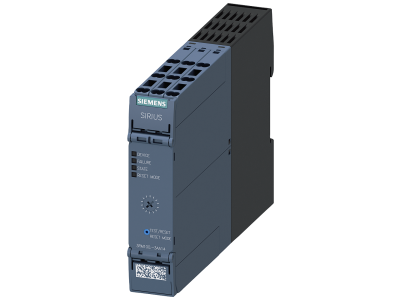

Rozrusznik bezpośredni, 0,4-2 A, AC 110-230 V, przyłącze śrubowe/sprężynowe | 3RM1002-3AA14 Siemens

Alternatywny kod produktu: 3RM10023AA14

Opis i Kluczowe Cechy

Rozrusznik bezpośredni Siemens SIRIUS 3RM1002-3AA14 to hybrydowy układ rozruchowy przeznaczony do roboczego przełączania silników trójfazowych. Zaprojektowany z myślą o ograniczonej przestrzeni w szafie sterowniczej, łączy w sobie funkcje przełączania i elektronicznego zabezpieczenia przeciążeniowego. Zakres regulacji prądu od 0,4 do 2 A zapewnia elastyczne dopasowanie do mniejszych silników, a napięcie sterowania AC 110-230 V ułatwia integrację z typowymi instalacjami niskiego napięcia. Przyłącze śrubowe/sprężynowe oferuje wygodę wyboru metody okablowania.

• Hybrydowa technika łączeniowa: Połączenie zalet łączników półprzewodnikowych i styczników elektromagnetycznych minimalizuje straty energii oraz zapewnia ciche i trwałe przełączanie – bez mechanicznego zużycia styków.
• Elektroniczne zabezpieczenie przed przeciążeniem (0,4-2 A): Zabezpiecza silnik przed przeciążeniami i zwarciami dzięki precyzyjnemu pomiarowi prądu, co wydłuża żywotność napędu i redukuje ryzyko awarii.
• Szeroki zakres regulacji prądu w jednym urządzeniu: Pokrycie zakresu 0,4-2 A bez konieczności wymiany przekaźnika przeciążeniowego – upraszcza dobór i magazynowanie, zmniejsza liczbę wariantów.
• Wyświetlacz LED z szybką diagnostyką błędów: Czytelne sygnalizowanie stanu pracy i awarii (np. przeciążenie, zanik fazy) skraca czas identyfikacji problemów podczas uruchomienia i konserwacji.
• Przyłącze śrubowe i sprężynowe w jednym urządzeniu: Możliwość wyboru metody podłączenia przewodów – śrubowa dla tradycyjnych instalacji lub sprężynowa dla szybszego montażu bez użycia narzędzi (Push-in).

Zgodność z Normami

Rozrusznik SIRIUS 3RM1 spełnia wymagania europejskich dyrektyw niskonapięciowych oraz posiada certyfikat CE. Wersje z certyfikatem ATEX dostępne są jako opcja. Produkt zaprojektowany zgodnie z międzynarodowymi standardami dla aparatury łączeniowej i zabezpieczeniowej, co gwarantuje bezpieczną pracę w przemysłowych instalacjach elektrycznych.

Zastosowanie

Rozrusznik bezpośredni 3RM1002-3AA14 znajduje zastosowanie przede wszystkim w układach sterowania małymi silnikami trójfazowymi, gdzie wymagana jest kompaktowa budowa i niezawodne zabezpieczenie przeciążeniowe.

• Automatyka przemysłowa – przełączanie i ochrona silników wentylatorów, pomp, przenośników i innych urządzeń o mocy do ok. 0,75 kW (przy 230 V).
• Sterowanie w maszynach i urządzeniach – bezpośrednie włączanie/wyłączanie oraz sygnalizacja stanu pracy w systemach PLC.
• Instalacje w ograniczonej przestrzeni – idealny do rozdzielnic i szaf sterowniczych, gdzie liczy się każdy milimetr szerokości (niska szerokość modułu).
• Systemy z wymaganiami ATEX (wersje opcjonalne) – do zastosowań w strefach zagrożonych wybuchem.

Wskazówki Montażowe

Montaż rozrusznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony potencjału. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego silnika (maksymalnie 2 A) oraz zastosowanej metody zaciskania. Momenty dokręcania zacisków śrubowych oraz dane dotyczące zdejmowania izolacji znajdziesz w dokumentacji technicznej producenta. Jeśli korzystasz z przyłącza sprężynowego, używaj przewodów z końcówkami tulejkowymi lub gołych żył (zgodnie z zaleceniami Siemens).

FAQ

• Jaki jest zakres regulacji prądu silnika w tym rozruszniku? Zakres wynosi od 0,4 A do 2 A. Ustawienia dokonuje się za pomocą potencjometru na obudowie, co umożliwia precyzyjne dopasowanie do konkretnego odbiornika bez wymiany modułu.
• Czy rozrusznik posiada przyłącze sprężynowe, czy śrubowe? Model 3RM1002-3AA14 wyposażony jest w oba rodzaje przyłączy – śrubowe (do przewodów z końcówkami) oraz sprężynowe (Push-in). Użytkownik może wybrać bardziej dogodną metodę w zależności od potrzeb.
• Jakie błędy sygnalizuje wyświetlacz LED? Dioda LED informuje o stanie urządzenia: normalna praca, przeciążenie (zadziałanie zabezpieczenia), usterka wewnętrzna oraz zanik fazy. Dokładny opis sygnalizacji znajduje się w instrukcji obsługi.
