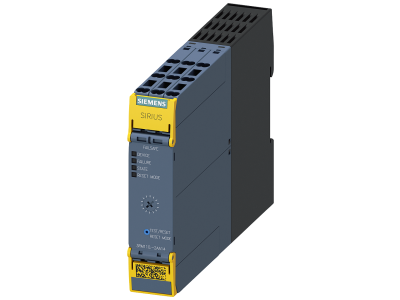

Bezpieczny rozrusznik bezpośredni, 0,1-0,5 A, AC 110-230 V, przyłącze sprężynowe | 3RM1101-2AA14 Siemens

Alternatywny kod produktu: 3RM11012AA14

Opis i Kluczowe Cechy

Bezpieczny rozrusznik bezpośredni Failsafe SIRIUS 3RM1 firmy Siemens (symbol 3RM1101‑2AA14) przeznaczony jest do roboczego przełączania silników trójfazowych w zakresie prądu 0,1–0,5 A przy napięciu zasilania AC 110–230 V. Dzięki hybrydowej technice łączeniowej łączy niskie straty mocy z wysoką trwałością mechaniczną, a elektroniczne zabezpieczenie przed przeciążeniem chroni silnik bez konieczności stosowania zewnętrznych przekaźników. Kompaktowa obudowa z przyłączem sprężynowym ułatwia i przyspiesza montaż w szafie sterowniczej.

• Zakres prądu silnika 0,1–0,5 A: precyzyjna regulacja umożliwia dopasowanie do małych silników (pompy, wentylatory, napępy) i zapewnia skuteczną ochronę przed przeciążeniem.
• Napięcie zasilania AC 110–230 V: uniwersalne zasilanie pozwala na pracę w instalacjach o różnych napięciach bez zmiany konfiguracji.
• Hybrydowa technika łączeniowa: połączenie łącznika półprzewodnikowego i stykowego minimalizuje straty energii oraz gwarantuje długą żywotność i szybkie przełączanie.
• Przyłącze sprężynowe: okablowanie bez użycia narzędzi, bezpieczne i odporne na wibracje, skraca czas montażu i zmniejsza ryzyko poluzowania połączeń.
• Drugi stopień ochrony (bezpieczne wyłączanie – Failsafe): w przypadku zaniku lub awarii napięcia sterującego rozrusznik automatycznie odcina zasilanie silnika, zwiększając bezpieczeństwo personelu i maszyny.
• Diagnostyka LED: diody na obudowie sygnalizują stan pracy, przeciążenie i błędy, co umożliwia szybką lokalizację usterek bez konieczności podłączania narzędzi pomiarowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymogi dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Ze względu na zastosowanie w aplikacjach bezpiecznych (Failsafe) urządzenie podlega dodatkowym rygorystycznym testom funkcjonalnym. Szczegółowe informacje o konkretnych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Rozrusznik bezpośredni 3RM1101-2AA14 dedykowany jest do bezpośredniego sterowania trójfazowymi silnikami asynchronicznymi o niewielkiej mocy w instalacjach przemysłowych i budynkowych.

• Sterowanie małymi pompami, wentylatorami, sprężarkami i taśmociągami w systemach HVAC i automatyce maszynowej.
• Zastosowanie w rozdzielnicach sterowniczych jako element zabezpieczający i łączący w jednym urządzeniu – oszczędność miejsca i czasu okablowania.
• Praca w układach wymagających bezpiecznego wyłączania (Failsafe) – np. w maszynach z ryzykiem zablokowania wirnika.
• Integracja z systemami PLC lub sterownikami swobodnie programowalnymi poprzez sygnały 24 V DC (wymagany zewnętrzny moduł interfejsu).

Wskazówki Montażowe

Montaż i podłączenie urządzenia może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Rozrusznik mocuje się na szynie montażowej TH35 (DIN) zgodnie z dokumentacją producenta. Przyłącze sprężynowe umożliwia szybkie podłączenie przewodów – wystarczy wcisnąć odizolowany koniec przewodu (przekrój 0,25–1,5 mm², sztywny lub z końcówką tulejkową). Należy stosować przewody o przekroju odpowiednim do prądu silnika oraz zabezpieczone wkładkami topikowymi lub wyłącznikami nadprądowymi. Przed pierwszym uruchomieniem sprawdzić ustawienie zakresu prądu (regulacja potencjometrem) oraz poprawność połączeń. W przypadku jakichkolwiek wątpliwości skontaktować się z pomocą techniczną producenta.

FAQ

• Jak ustawić zakres prądu silnika w rozruszniku 3RM1101-2AA14? Zakres regulacji wynosi 0,1–0,5 A. Potencjometr na przednim panelu pozwala płynnie dobrać prąd znamionowy silnika. Wartość należy ustawić zgodnie z danymi tabliczki znamionowej silnika – zbyt niskie ustawienie grozi fałszywymi wyłączeniami, zbyt wysokie nie zapewni ochrony.
• Czy urządzenie ma wbudowane podświetlenie? Jakie informacje daje dioda LED? Tak, na obudowie znajduje się dioda LED służąca do diagnostyki. Sygnalizuje: zielony – praca prawidłowa, migający czerwony – przeciążenie lub przekroczenie temperatury, stały czerwony – błąd wewnętrzny. Szczegółowe opisy stanów podano w instrukcji obsługi.
• Czy do podłączenia przewodów w przyłączu sprężynowym potrzebne są specjalne narzędzia? Nie. Wystarczy odizolować przewód (0,25–1,5 mm²) i wcisnąć go odpowiednim wgłębnikiem lub bezpośrednio ręką – sprężyna samoczynnie zaciska połączenie. Do zwolnienia przewodu używa się wkrętaka płaskiego (nacisk na zaczep zwalniający).
