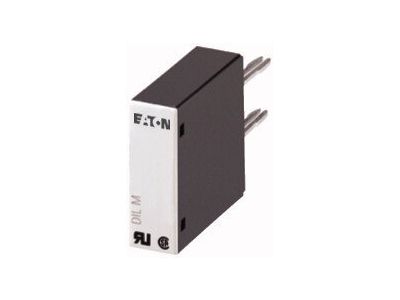

Diodowy układ tłumiący do DILM7-15, DILA, DILM12-XSPD | 101672 Eaton

Opis i Kluczowe Cechy

Diodowy układ tłumiący EATON o oznaczeniu typu DILM12-XSPD (numer katalogowy 101672) to wyspecjalizowane akcesorium ochronne zaprojektowane do współpracy z miniaturowymi stycznikami mocy serii DILM7, DILM9, DILM12 i DILM15 oraz przekaźnikami pomocniczymi serii DILA. Głównym zadaniem tego modułu jest skuteczne tłumienie przepięć łączeniowych, które powstają w momencie wyłączania cewki stycznika sterowanej napięciem stałym (DC). Dzięki zastosowaniu technologii diodowej, układ ten eliminuje piki napięciowe, chroniąc tym samym czułe wyjścia sterowników PLC oraz inne elementy elektroniczne w układzie sterowania przed uszkodzeniem lub zakłóceniami elektromagnetycznymi.

• Wtykane połączenie ochronne: Konstrukcja modułu pozwala na błyskawiczny montaż beznarzędziowy poprzez bezpośrednie wpięcie w gniazda cewki stycznika.
• Dedykowana ochrona DC: Układ diodowy jest zoptymalizowany pod kątem obwodów prądu stałego, zapewniając najniższy poziom napięcia szczątkowego.
• Kompaktowa budowa: Moduł nie zwiększa szerokości montażowej stycznika, co pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Wysoka niezawodność: Produkt renomowanej marki EATON gwarantuje długą żywotność i stabilność parametrów pracy w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Jako integralna część systemu Moeller Series, układ DILM12-XSPD spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do zastosowań w profesjonalnych aparaturach rozdzielczych i sterowniczych. Posiada certyfikację CE oraz spełnia dyrektywy dotyczące ograniczenia substancji niebezpiecznych (RoHS).

Zastosowanie

Układ tłumiący znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej, gdzie styczniki są sterowane bezpośrednio z wyjść tranzystorowych sterowników logicznych PLC lub modułów rozproszonych I/O. Jest niezbędny w aplikacjach wymagających wysokiej niezawodności, takich jak:

• Systemy sterowania silnikami w liniach produkcyjnych.
• Układy automatyki budynkowej oparte na sterownikach niskonapięciowych.
• Szafy sterownicze o dużej gęstości upakowania komponentów elektronicznych.
• Zabezpieczanie obwodów pomocniczych w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż układu DILM12-XSPD jest intuicyjny i nie wymaga modyfikacji okablowania. Moduł należy wsunąć w dedykowane gniazda znajdujące się nad zaciskami cewki (A1-A2) stycznika DILM lub przekaźnika DILA. Przed montażem należy upewnić się, że napięcie zasilania jest odłączone. Należy zwrócić uwagę na polaryzację napięcia sterującego, ponieważ diodowe układy tłumiące są elementami polaryzowanymi – błędne podłączenie może doprowadzić do zwarcia w obwodzie sterowania. Po poprawnym osadzeniu modułu, połączenie elektryczne jest realizowane automatycznie przez styki wtykowe.

FAQ

• Czy układ DILM12-XSPD można stosować z cewkami AC? Nie, diodowe układy tłumiące są przeznaczone wyłącznie do obwodów prądu stałego (DC). Dla cewek AC zaleca się stosowanie układów RC lub warystorów.
• Czy montaż modułu wpływa na czas odpadania stycznika? Tak, zastosowanie diody tłumiącej powoduje nieznaczne wydłużenie czasu odpadania styków stycznika (zazwyczaj o kilka do kilkunastu milisekund), co jest zjawiskiem naturalnym dla tego typu ochrony.
• Z jakimi modelami styczników współpracuje ten moduł? Układ jest w pełni kompatybilny ze stycznikami EATON z serii DILM7, DILM9, DILM12, DILM15 oraz przekaźnikami pomocniczymi DILA.
