Dioda tłumiąca dwukierunkowa obcinająca 24V AC/DC | LAD4T3B Schneider Electric

Opis i Kluczowe Cechy

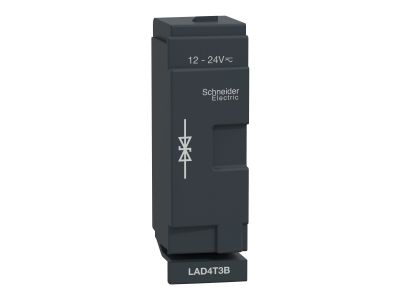

Dioda tłumiąca dwukierunkowa obcinająca LAD4T3B z rodziny TeSys Deca marki Schneider Electricder Electric przeznaczona jest do montażu na stycznikach serii LC1D40A-D80A oraz LC1DT60A-DT80A. Urządzenie pracuje z napięciem obwodu sterującego 12-24 V AC lub DC, zapewniając dwukierunkowe zabezpieczenie diodami ograniczającymi szczyty i redukując napięcie przejściowe do maksymalnie 2 Uc. Kompaktowa konstrukcja z montażem na zatrzaski nie zwiększa gabarytów stycznika.

• Napięcie obwodu sterującego 12-24 V AC/DC: uniwersalne zasilanie zarówno prądem zmiennym, jak i stałym, co upraszcza dobór do istniejących układów sterowania.
• Dwukierunkowe tłumienie przepięć (ograniczenie do 2 Uc): skuteczna ochrona styków stycznika i elementów sterujących przed przepięciami łączeniowymi, wydłużająca żywotność całego układu.
• Montaż na zatrzaski z przodu stycznika: szybki i pewny montaż bez użycia narzędzi, nie wymagający dodatkowej przestrzeni w rozdzielnicy.
• Niezmieniony całkowity rozmiar stycznika: moduł nie zwiększa wymiarów aparatu, co ułatwia zabudowę w istniejących szafach sterowniczych.
• Zgodność z programem Green Premium (RoHS/REACH): produkt spełnia rygorystyczne normy środowiskowe, wspierając realizację celów zrównoważonego rozwoju i ułatwiając raportowanie zgodności.

Zgodność z Normami

Dioda tłumiąca LAD4T3B objęta jest programem Green Premium, co oznacza zgodność z dyrektywami RoHS i REACH dotyczącymi ograniczenia substancji niebezpiecznych oraz rejestracji, oceny i autoryzacji chemikaliów. Produkt posiada deklarację zgodności CE. W dokumentacji producenta nie podano szczegółowych numerów norm dla samego tłumika – jego parametry są dopasowane do styczników TeSys Deca spełniających wymagania norm IEC/EN.

Zastosowanie

Moduł LAD4T3B przeznaczony jest do ochrony obwodów sterowniczych przed przepięciami indukowanymi podczas wyłączania cewek styczników. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest tłumienie napięć przejściowych w instalacjach niskiego napięcia.

• Ochrona styczników w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Instalacje automatyki budynkowej z zastosowaniem styczników TeSys Deca – eliminacja zakłóceń w torach sygnałowych.
• Układy sterowania silnikami, gdzie redukcja przepięć zwiększa niezawodność i żywotność styków pomocniczych.
• Modernizacja istniejących rozdzielnic – szybki montaż na zatrzaski bez ingerencji w okablowanie.

Wskazówki Montażowe

Montaż i demontaż diody tłumiącej LAD4T3B może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Moduł montuje się na zatrzaski z przodu stycznika – nie wymaga użycia narzędzi ani dodatkowych przewodów. Przed montażem należy sprawdzić zgodność z listą dopuszczonych styczników (LC1D40A-D80A, LC1DT60A-DT80A). Moment dokręcania oraz przekroje przewodów – zgodnie z dokumentacją techniczną stycznika. Nie wolno stosować modułu w obwodach o napięciu niezgodnym z zakresem 12-24 V AC/DC.

FAQ

• Czy dioda tłumiąca LAD4T3B posiada wbudowane podświetlenie LED? Nie, moduł LAD4T3B jest wyłącznie pasywnym tłumikiem przepięć i nie zawiera elementów sygnalizacyjnych ani podświetlenia. Do sygnalizacji stanu zaleca się stosowanie oddzielnych lamp sygnalizacyjnych.
• Jaki jest stopień ochrony (IP) tego tłumika? Producent nie podaje stopnia IP dla samego modułu. Tłumik montowany jest na styczniku, który w typowej zabudowie rozdzielnicy znajduje się w strefie IP20. Należy uwzględnić stopień ochrony całej rozdzielnicy.
• Czy moduł LAD4T3B działa tylko w trybie AC, czy również DC? Moduł jest przystosowany do napięcia obwodu sterującego zarówno prądu zmiennego (AC), jak i stałego (DC) w zakresie 12-24 V. Dwukierunkowe diody tłumiące działają niezależnie od polaryzacji napięcia DC.
