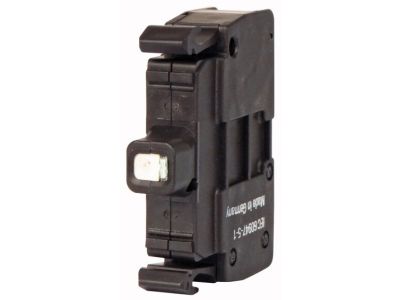

Dioda LED U=24V mocowanie przód, M22-CLED-R, czerwona RMQ-Titan | 216570 Eaton

Opis i Kluczowe Cechy

Dioda LED o oznaczeniu M22-CLED-R to zaawansowany element sygnalizacyjny należący do prestiżowej serii RMQ-Titan producenta Eaton. Urządzenie zostało zaprojektowane z myślą o pracy w najbardziej wymagających środowiskach przemysłowych. Znamionowe napięcie pracy wynoszące 24 V (AC/DC) zapewnia kompatybilność z większością standardowych systemów automatyki i sterowania. Czerwona barwa światła charakteryzuje się wyjątkowo wysokim kontrastem, co gwarantuje doskonałą czytelność sygnałów nawet przy intensywnym świetle dziennym. Konstrukcja elementu opiera się na technologii LED, co przekłada się na długowieczność i energooszczędność w porównaniu do tradycyjnych żarówek. Kluczowym atutem jest zintegrowany układ połączeń ochronnych, który znacząco podnosi bezpieczeństwo eksploatacji oraz dostępność maszyn, chroniąc układ przed niepożądanymi przepięciami.

• Wysoka szczelność: Stopnie ochrony IP67 oraz IP69K gwarantują pełną pyłoszczelność oraz odporność na strumień wody pod wysokim ciśnieniem i temperaturą.
• Wytrzymałość mechaniczna: Produkt wykazuje wysoką odporność na udary mechaniczne oraz wibracje, co jest kluczowe w maszynach ciężkich.
• Trwałość: Odporność na ścieranie powierzchni zapewnia estetyczny wygląd i funkcjonalność przez wiele lat użytkowania.

Zgodność z Normami

Elementy serii RMQ-Titan, w tym dioda M22-CLED-R, są produkowane zgodnie z najwyższymi standardami jakościowymi. Produkt spełnia wymagania międzynarodowych norm dotyczących aparatury sterowniczej i sygnalizacyjnej niskiego napięcia, takich jak IEC/EN 60947-5-1. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co umożliwia jego stosowanie na rynkach globalnych. Dzięki rygorystycznym testom, dioda ta jest dopuszczona do pracy w trudnych warunkach morskich oraz w przemyśle spożywczym, gdzie wymagane jest częste mycie urządzeń środkami chemicznymi.

Zastosowanie

Dioda LED M22-CLED-R znajduje szerokie zastosowanie w budowie maszyn i aparatury rozdzielczej. Jest idealnym rozwiązaniem dla:

• Pulpitów sterowniczych: Jako wskaźnik stanu pracy maszyn lub sygnalizacja awarii.
• Szaf sterowniczych: Do wizualizacji procesów technologicznych na elewacji szafy.
• Przemysłu spożywczego i farmaceutycznego: Dzięki odporności IP69K na mycie ciśnieniowe.
• Systemów bezpieczeństwa: Wyraźny czerwony kolor jest standardem w sygnalizacji stanów ostrzegawczych i zatrzymania.

Wskazówki Montażowe

Montaż elementu M22-CLED-R jest intuicyjny i szybki dzięki systemowi mocowania czołowego (front mounting). Diodę należy zatrzasnąć w dedykowanym łączniku mocującym (adapterze) o symbolu M22-A, który jest montowany bezpośrednio za przyciskiem lub lampką sygnalizacyjną. Podczas podłączania przewodów należy zwrócić uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z dokumentacją techniczną, zazwyczaj w zakresie od 0,5 mm² do 2,5 mm², co pozwala na stabilne przesyłanie energii bez strat napięcia.

FAQ

• Czy dioda M22-CLED-R wymaga dodatkowego rezystora? Nie, element posiada zintegrowany układ zasilający przystosowany bezpośrednio do napięcia 24 V AC/DC.
• Czy można zamontować tę diodę w kasecie sterowniczej? Tak, pod warunkiem zastosowania odpowiedniego adaptera mocującego M22-A dla montażu czołowego.
• Jaka jest żywotność elementu LED? Technologia LED zastosowana przez Eaton zapewnia czas pracy sięgający nawet 100 000 godzin ciągłego świecenia.
• Czy kolor czerwony jest widoczny w pełnym słońcu? Tak, seria RMQ-Titan została zaprojektowana z myślą o wysokim kontraście, co zapewnia widoczność w każdych warunkach oświetleniowych.
