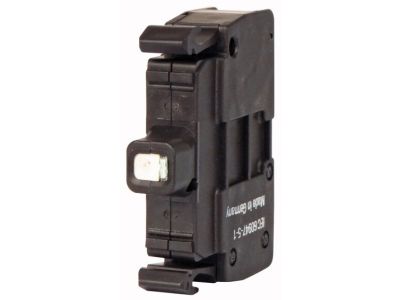

Dioda LED U=230V mocowanie przód, M22-CLED230-G, zielona RMQ-Titan M22 | 216577 Eaton

Alternatywny kod produktu: M22-CLED230-G

Opis i Kluczowe Cechy

Dioda LED M22-CLED230-G firmy Eaton należy do serii aparatury sterowniczo-sygnalizacyjnej RMQ-Titan. Przeznaczona jest do pracy przy napięciu 230 V AC i emituje światło zielone, co zapewnia wyraźną sygnalizację nawet w trudnych warunkach oświetleniowych. Mocowanie od przodu ułatwia instalację w otworach paneli sterowniczych bez konieczności demontażu całego zestawu. Produkt oznaczony symbolem 216577.

• Napięcie zasilania 230 V AC: umożliwia bezpośrednie podłączenie do sieci bez dodatkowych zasilaczy, co upraszcza okablowanie.
• Kolor emisji zielony: intensywny, dobrze widoczny przy świetle dziennym, idealny do sygnalizacji stanu pracy lub potwierdzenia załączenia.
• Mocowanie od przodu: szybki montaż i wymiana bez ingerencji w tylną część szafy – oszczędność czasu przy serwisie.
• Kompatybilność z serią RMQ-Titan: dioda dedykowana do przycisków, przełączników i lampek sygnalizacyjnych tej serii, zapewniająca spójny wygląd panelu.
• Bezobsługowa konstrukcja LED: długa żywotność i brak konieczności wymiany źródła światła, co zmniejsza koszty eksploatacji.

Zgodność z Normami

Dioda LED spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada oznaczenie CE. Przeznaczona jest do stosowania w instalacjach zgodnych z normami serii IEC/EN 60947, dotyczącymi łączników do przemysłowych aplikacji sterowniczych. Montaż w elementach serii RMQ-Titan gwarantuje zachowanie deklarowanych parametrów ochronnych całego zestawu.

Zastosowanie

Dioda LED M22-CLED230-G znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna sygnalizacja stanu urządzenia lub procesu. Sprawdza się w szafach sterowniczych, na pulpitach operatorskich oraz w tablicach rozdzielczych.

• Sygnalizacja załączenia napięcia w obwodach sterowania maszyn i urządzeń.
• Wskazywanie trybu pracy (praca/awaria/postój) w systemach automatyki przemysłowej.
• Element paneli operatorskich w przemyśle wydobywczym, spożywczym i maszynowym.
• Automatyka budynkowa – potwierdzenie zadziałania siłowników, czujników lub bram.

Wskazówki Montażowe

Montaż diody LED powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie. Dioda przeznaczona jest do mocowania w otworze o średnicy 22 mm (standard ISO), w panelu o grubości zgodnej z wymaganiami serii RMQ-Titan. Przekrój przewodów należy dobrać do prądu w obwodzie (maksymalny prąd diody: dane producenta). Nie przekraczać podanego momentu dokręcania – stosować się do instrukcji dołączonej do zestawu.

FAQ

• Czy dioda LED ma wbudowany rezystor ograniczający prąd? Tak, M22-CLED230-G jest przystosowana do bezpośredniego podłączenia do napięcia 230 V AC – nie wymaga zewnętrznych elementów ograniczających.
• Jaki stopień ochrony ma sama dioda? Dioda jako element montowany wewnątrz obudowy nie posiada samodzielnego stopnia IP. Ochronę pyło- i wodoszczelną zapewnia kompletny zestaw lampy lub przycisku serii RMQ-Titan, który może osiągnąć IP67/IP69K.
• Czy diodę można stosować w systemach bezpieczeństwa? Tak, pod warunkiem montażu w certyfikowanej obudowie RMQ-Titan i zgodności z wymaganiami norm dla danej aplikacji. Należy jednak pamiętać, że sama dioda nie jest elementem bezpieczeństwa – sygnalizuje stan, a nie go realizuje.
