Cyfrowy przekaźnik nadzorczy do monitorowania napięcia, 22,5mm od 10-600V AC/DC | 3UG4632-2AW30 Siemens

Alternatywny kod produktu: 3UG46322AW30

Opis i Kluczowe Cechy

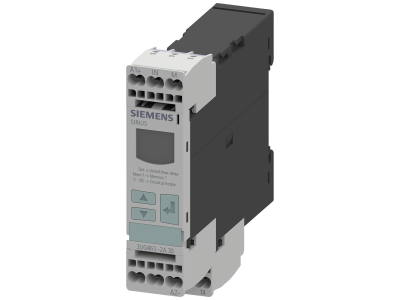

Siemens SIRIUS 3UG4632-2AW30 to cyfrowy przekaźnik nadzorczy napięcia o szerokości 22,5 mm, przeznaczony do monitorowania napięć w zakresie 10–600 V AC/DC. Dzięki regulowanym progom i opóźnieniom zapewnia elastyczną ochronę urządzeń przed skutkami odchyleń napięcia, oszczędzając jednocześnie miejsce w szafie sterowniczej.

• Zakres napięcia monitorowanego 10–600 V AC/DC: uniwersalne zastosowanie zarówno w obwodach prądu przemiennego, jak i stałego – od niskich napięć pomocniczych po sieci zasilające.
• Cyfrowa regulacja progów i trybów (spadek, przekroczenie, okienko): precyzyjne dostosowanie do wymagań konkretnej aplikacji, np. ochrona przed zbyt niskim napięciem lub przepięciami.
• Możliwość parametryzacji czasu opóźnienia i charakterystyki RESET: optymalizacja reakcji systemu, unikanie fałszywych alarmów przy krótkotrwałych wahaniach napięcia.
• Diagnostyka z wskazaniem wartości rzeczywistych i komunikatów statusu: szybka identyfikacja stanu sieci i samego przekaźnika bez konieczności podłączania dodatkowych mierników.
• Zdejmowane zaciski (śrubowe lub sprężynowe – w zależności od wersji): wygodny montaż i serwis, możliwość szybkiej wymiany urządzenia bez demontażu przewodów.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm międzynarodowych i europejskich, posiada certyfikację CE. Dopuszczony do stosowania w instalacjach przemysłowych i budynkowych. Dokładne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Cyfrowy przekaźnik nadzorczy napięcia SIRIUS 3UG4 znajduje zastosowanie wszędzie tam, gdzie konieczne jest ciągłe monitorowanie napięcia i ochrona odbiorników przed skutkami odchyleń.

• Ochrona urządzeń elektrycznych przed przepięciami i zbyt niskim napięciem (np. w układach zasilania maszyn).
• Zapobieganie głębokiemu rozładowaniu baterii w systemach UPS, fotowoltaicznych lub zasilania awaryjnego.
• Automatyczne załączanie odbiorników dopiero po osiągnięciu bezpiecznego poziomu napięcia (funkcja podnapięciowa).
• Monitorowanie okienka napięciowego w procesach technologicznych, gdzie utrzymanie napięcia w ściśle określonym zakresie jest krytyczne.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – parametry te są zależne od wybranej wersji przyłączy (śrubowe/sprężynowe). Po zamontowaniu sprawdzić poprawność połączeń i ustawień progów.

FAQ

• Jakie tryby monitorowania oferuje przekaźnik 3UG4632-2AW30? Przekaźnik umożliwia monitorowanie spadku poniżej wartości, przekroczenia wartości lub tzw. monitorowanie okienka (górna i dolna granica). Tryb konfiguruje się cyfrowo.
• Czy urządzenie posiada wyświetlacz do odczytu wartości? Tak, przekaźnik wyposażony jest w diagnostykę wskazującą wartości rzeczywiste napięcia oraz komunikaty statusu (np. stan wyjścia, alarm).
• Jakie opcje przyłączy są dostępne? Urządzenie dostępne jest z techniką przyłączy śrubowych lub sprężynowych (złącza zdejmowane). Wybór wersji zależy od preferencji instalatora i wymagań aplikacji.
