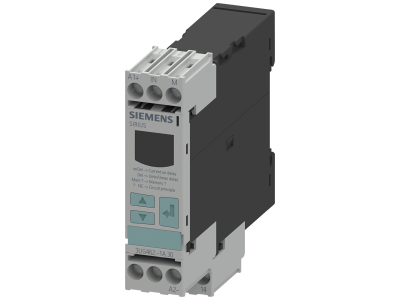

Cyfrowy przekaźnik nadzorczy do monitorowania prądu, 22,5 mm, 2-500 mA, AC/DC | 3UG4621-1AA30 Siemens

Alternatywny kod produktu: 3UG46211AA30

Opis i Kluczowe Cechy

Cyfrowy przekaźnik nadzorczy prądu SIRIUS 3UG4621-1AA30 (Siemens) przeznaczony jest do ciągłego monitorowania prądów w zakresie 2–500 mA AC/DC. Dzięki szerokości zaledwie 22,5 mm oszczędza miejsce w szafie sterowniczej, a regulowane progi (spadek, przekroczenie, okienko) pozwalają precyzyjnie dostosować funkcję do wymagań instalacji. Wbudowana diagnostyka z wyświetlaniem wartości rzeczywistych i komunikatów statusu ułatwia lokalizację usterek, a zdejmowane zaciski przyspieszają montaż i serwis.

• Zakres prądowy 2–500 mA AC/DC: umożliwia monitorowanie szerokiej gamy odbiorników – od czujników po silniki – bez konieczności stosowania dodatkowych przekładników.
• Regulowane tryby nadzoru (spadek, przekroczenie, okienko): zapewniają elastyczność w wykrywaniu przerwania przewodu, przeciążeń lub pracy poza założonym przedziałem prądu.
• Parametryzowane czasy opóźnienia i charakterystyka RESET: pozwalają dopasować reakcję przekaźnika do dynamiki procesu, eliminując fałszywe wyzwolenia przy chwilowych skokach prądu.
• Zdejmowane zaciski (śrubowe lub opcjonalnie sprężynowe): upraszczają podłączenie i wymianę urządzenia bez ingerencji w okablowanie szafy.
• Diagnostyka wartości rzeczywistych i komunikatów statusu: umożliwia szybką ocenę stanu obwodu oraz identyfikację przyczyny zadziałania bez użycia dodatkowych mierników.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony jest do stosowania w instalacjach przemysłowych zgodnych zdyrektywą niskonapięciową (LVD) i kompatybilnością elektromagnetyczną (EMC). Dzięki międzynarodowym certyfikatom nadaje się do użytku na całym świecie.

Zastosowanie

Cyfrowy przekaźnik nadzorczy prądu 3UG4621-1AA30 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ciągła kontrola przepływu prądu w celu zapewnienia poprawnej pracy odbiorników i ochrony przed uszkodzeniami.

• Monitorowanie pracy pomp, wentylatorów, przenośników – wykrywanie suchobiegu, zablokowania lub przerwania taśmy.
• Kontrola ciągłości przewodów w liniach zasilających czujniki, zawory, siłowniki.
• Nadzór prądów w obwodach ogrzewania, oświetlenia lub grzałek – zapobieganie przegrzaniu przy zbyt wysokim prądzie.
• Automatyka budynkowa i przemysłowa – sygnalizacja stanów awaryjnych, blokowanie dalszych sekwencji przy nieprawidłowym poborze prądu.

Wskazówki Montażowe

Montaż oraz podłączenie przekaźnika nadzorczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową styków przekaźnika oraz obowiązującymi normami. Moment dokręcania zacisków śrubowych – według dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić ustawienia progów i opóźnień.

FAQ

• Jaki zakres prądów może monitorować przekaźnik 3UG4621-1AA30? Zakres wynosi 2–500 mA prądu przemiennego (AC) i stałego (DC).
• Czy można ustawić zarówno wykrywanie spadku, jak i przekroczenia prądu? Tak, urządzenie pozwala na wybór trybu: spadek poniżej progu, przekroczenie powyżej progu lub monitorowanie okienka (mieszane).
• Czy zaciski są odłączane od obudowy? Tak, wszystkie wersje przekaźników SIRIUS 3UG4 posiadają zdejmowane zaciski, co ułatwia podłączenie przewodów i wymianę urządzenia bez demontażu okablowania.
