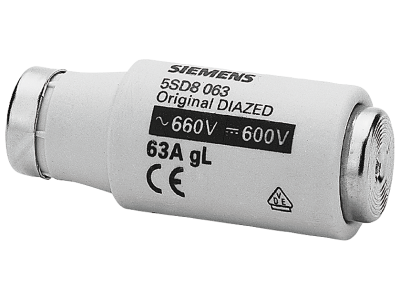

Wkładka bezpiecznikowa DIAZED 690V do ochrony kabli i przewodów klasy gG | 5SD8063 Siemens

Alternatywny kod produktu: 5SD8063

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa DIAZED o symbolu 5SD8063 to topikowe zabezpieczenie przeznaczone do ochrony kabli i przewodów w instalacjach elektroenergetycznych. Urządzenie charakteryzuje się napięciem znamionowym 690 V AC oraz prądem znamionowym 63 A, co pozwala na bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka uszkodzenia izolacji przewodów. Wykonana w klasie gG (uniwersalna ochrona przeciążeniowa i zwarciowa) oraz w wielkości DIII z gwintem E33, zapewnia kompatybilność z typowymi oprawami bezpiecznikowymi DIAZED.

• Prąd znamionowy 63 A: zabezpiecza obwody o znacznym poborze mocy, zapobiegając przegrzaniu i uszkodzeniu przewodów.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w instalacjach trójfazowych o podwyższonym napięciu, np. w układach 400/690 V.
• Klasa gG (uniwersalna): chroni kable i przewody zarówno przed przeciążeniem, jak i zwarciem, co czyni ją odpowiednią do większości zastosowań w sieciach rozdzielczych.
• Wielkość DIII (gwint E33): gwarantuje bezproblemowy montaż w standardowych oprawach bezpiecznikowych DIAZED bez konieczności stosowania adapterów.
• Konstrukcja topikowa: zapewnia szybkie i niezawodne wyłączenie obwodu w przypadku wystąpienia zwarcia, minimalizując ryzyko pożaru.

Zgodność z Normami

Wkładka bezpiecznikowa DIAZED 5SD8063 jest produkowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Spełnia wymagania standardów DIN dotyczących bezpieczników topikowych, co potwierdza jej niezawodność i bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Wkładka DIAZED klasy gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona kabli i przewodów przed skutkami przeciążeń i zwarć. Dzięki napięciu 690 V oraz prądowi 63 A idealnie sprawdza się w przemysłowych i komercyjnych sieciach rozdzielczych.

• Ochrona linii zasilających maszyny i urządzenia o dużym poborze mocy w zakładach produkcyjnych.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych i biurowych.
• Stosowanie w obwodach silnikowych (przy odpowiednim doborze charakterystyki) do ochrony przewodów przed zwarciem.
• Element zabezpieczający w instalacjach oświetleniowych o wysokim poborze mocy (np. hale sportowe, magazyny).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej DIAZED powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie w obwodzie i upewnić się, że nie zostało ono przypadkowo załączone. Wkładkę wkłada się do oprawy bezpiecznikowej DIAZED z gwintem E33 (wielkość DIII). Moment dokręcania pokrywy oprawy oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta oprawy i obowiązującymi normami.

FAQ

• Do jakiego napięcia i prądu jest przeznaczona ta wkładka? Wkładka 5SD8063 ma napięcie znamionowe 690 V AC i prąd znamionowy 63 A. Jest więc odpowiednia do obwodów trójfazowych o dużym obciążeniu.
• Jakiego rozmiaru oprawy potrzebuję? Wkładka wykonana jest w wielkości DIII z gwintem E33. Pasuje do standardowych opraw bezpiecznikowych DIAZED z tym gwintem.
• Co oznacza klasa gG w kontekście tej wkładki? Klasa gG oznacza bezpiecznik uniwersalny („g” – pełnozakresowy, „G” – do ochrony ogólnego przeznaczenia). Chroni kable i przewody zarówno przed przeciążeniem, jak i zwarciem, co czyni ją podstawowym wyborem w instalacjach rozdzielczych.
