Wkładka bezpiecznikowa DIAZED 690V do ochrony kabli i przewodów klasy gG | 5SD8050 Siemens

Alternatywny kod produktu: 5SD8050

Opis i Kluczowe Cechy

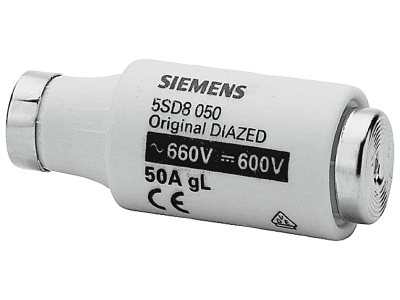

Wkładka bezpiecznikowa DIAZED o symbolu 5SD8050 przeznaczona do ochrony kabli i przewodów. Charakteryzuje się prądem znamionowym 50 A i napięciem 690 V AC. Klasa pracy gG (uniwersalna) oraz wielkość DIII (gwint E33) czynią ją uniwersalnym rozwiązaniem w instalacjach przemysłowych i rozdzielnicach niskiego napięcia.

• Prąd znamionowy 50 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 50 A – skuteczna ochrona przed przeciążeniem i zwarciem bez ryzyka przegrzania.
• Napięcie znamionowe 690 V AC: Przystosowana do instalacji o podwyższonym napięciu międzyfazowym, gwarantuje niezawodne wyłączenie w systemach przemysłowych.
• Klasa gG (uniwersalna): Chroni kable i przewody zarówno przy przeciążeniach, jak i zwarciu – szeroki zakres zastosowań bez konieczności doboru specjalistycznych wkładek.
• Wielkość DIII (E33): Standardowy gwint Edisona 33 mm, kompatybilny z podstawami DIAZED – łatwa i szybka wymiana w istniejących rozdzielnicach.
• Wysoka jakość wykonania: Materiały topikowe i konstrukcja zgodne z rygorystycznymi normami bezpieczeństwa – niezawodna praca w trudnych warunkach.

Zgodność z Normami

Wkładka bezpiecznikowa DIAZED 5SD8050 spełnia wymagania norm europejskich i standardu DIN, posiada certyfikat CE. Jej parametry gwarantują bezpieczną ochronę kabli i przewodów w instalacjach niskiego napięcia.

Zastosowanie

Dzięki uniwersalnej charakterystyce gG oraz wysokiemu napięciu znamionowemu wkładka znajduje zastosowanie w:

• Ochronie kabli i przewodów w rozdzielnicach głównych i podrozdzielnicach – przeciążenia i zwarcia.
• Instalacjach przemysłowych i komercyjnych przy napięciu 400/690 V – maszyny, szafy sterownicze, linie produkcyjne.
• Obwodach oświetleniowych, gniazd wtyczkowych oraz silników o pracy ciągłej – zapewnienie selektywności zabezpieczeń.
• Zastosowaniach wymagających wysokiej zdolności wyłączania zwarć – ochrona aparatury i przewodów przed skutkami zwarć.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej DIAZED może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę wkręcić w podstawę z gwintem E33 (DIII) ręcznie, bez użycia narzędzi. Przekrój przewodów podłączonych do podstawy dobrać zgodnie z prądem znamionowym 50 A oraz obowiązującymi przepisami. Po wymianie sprawdzić poprawność działania zabezpieczenia.

FAQ

• Czy wkładka DIAZED 50A nadaje się do ochrony silników? Klasa gG jest uniwersalna i może zabezpieczać silniki o pracy ciągłej. W przypadku silników z częstymi rozruchami zaleca się wkładki klasy aM. Dla standardowych zastosowań silnikowych gG jest odpowiednia.
• Jak odróżnić wkładkę DIII od innych rozmiarów? Wielkość DIII charakteryzuje się gwintem E33 (średnica 33 mm) oraz określoną długością. Na wkładce znajduje się oznaczenie prądu, napięcia oraz symbol rozmiaru. Wkładki DIAZED innych wielkości (np. DI, DII) mają inny gwint.
• Czy wkładkę 50 A można stosować w obwodzie 230 V? Tak. Napięcie znamionowe 690 V oznacza maksymalne dopuszczalne napięcie pracy. Wkładka może być używana w obwodach o niższym napięciu (np. 230 V), zachowując swoje właściwości ochronne.
