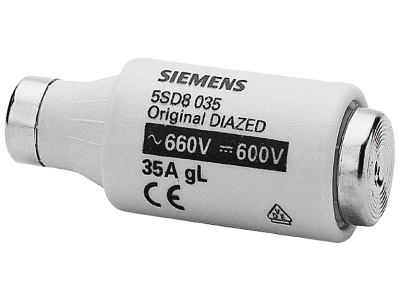

Wkładka bezpiecznikowa DIAZED 690V do ochrony kabli i przewodów klasy gG | 5SD8035 Siemens

Alternatywny kod produktu: 5SD8035

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa DIAZED 5SD8035 (Siemens) przeznaczona do ochrony kabli i linii elektroenergetycznych. Prąd znamionowy 35 A i napięcie 690 V AC zapewniają bezpieczną pracę w obwodach o znacznym obciążeniu. Klasa gG (zwłoczna) pozwala na skuteczną ochronę przed przeciążeniami i zwarciami. Wymiar DIII z gwintem E33 gwarantuje kompatybilność z typowymi podstawami DIAZED.

• Prąd znamionowy 35 A: Odpowiedni do zabezpieczania obwodów odbiorczych o średnim poborze mocy, redukuje ryzyko przegrzania przewodów.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami sieci trójfazowych.
• Klasa gG (zwłoczna): Zapewnia selektywność z wyłącznikami nadprądowymi – topik przepala się dopiero przy długotrwałym przeciążeniu, chroniąc kable bez niepotrzebnych wyłączeń.
• Wymiar DIII, gwint E33: Standardowa wielkość dla podstaw DIAZED – łatwy montaż i wymiana w istniejących rozdzielnicach.
• Wkładka topikowa wysokiej jakości: Materiały ceramiczne i piasek kwarcowy tłumią łuk elektryczny, zwiększając bezpieczeństwo podczas przepalenia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczników topikowych oraz posiada certyfikat CE. Zgodność z typowymi standardami dla wkładek DIAZED zapewnia niezawodną ochronę w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa 5SD8035 znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych do ochrony kabli oraz przewodów przed skutkami przeciążeń i zwarć.

• Ochrona linii zasilających odbiorniki o stałym obciążeniu (silniki, piece, nagrzewnice).
• Zabezpieczenie obwodów rozdzielczych w rozdzielnicach głównych i podrozdzielniach.
• Stosowanie w istniejących instalacjach DIAZED jako zamiennik dla wkładek o tych samych parametrach.
• Element selektywnej ochrony w układach wielostopniowych – koordynacja z wyłącznikami nadprądowymi i różnicowoprądowymi.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Wkładkę należy wkręcić w podstawę DIAZED (gwint E33) z odpowiednim momentem dokręcania – nie przekraczaj wartości podanej w dokumentacji producenta. Przekrój przewodów doprowadzonych do podstawy należy dobrać zgodnie z prądem znamionowym 35 A (min. 6 mm² Cu w zależności od warunków ułożenia). Regularnie sprawdzaj stan wkładek – uszkodzone lub przepalone wymień na nowe o tych samych parametrach.

FAQ

• Czy wkładka 5SD8035 nadaje się do ochrony silników? Klasa gG przeznaczona jest głównie do ochrony kabli i przewodów. Do ochrony silników zaleca się stosowanie wkładek klasy aM lub wyłączników silnikowych. Wkładka gG może być używana w obwodach silnikowych, jeśli spełnia kryteria selektywności – sprawdź dobór w projekcie.
• Jaki jest stopień ochrony wkładki? Wkładka jako element topikowy nie posiada samodzielnego stopnia IP – o ochronie decyduje obudowa podstawy i rozdzielnicy. W typowych warunkach montażu wewnątrz rozdzielnicy osiąga się IP2X lub wyższy.
• Czy mogę zastosować tę wkładkę w instalacji 230/400 V? Tak, napięcie 690 V AC pozwala na bezpieczną pracę w sieciach 230/400 V. Prąd 35 A pozostaje wartością znamionową niezależnie od napięcia.
