Wkładka bezpiecznikowa DIAZED 690V do ochrony kabli i przewodów klasy gG | 5SD8025 Siemens

Alternatywny kod produktu: 5SD8025

Opis i Kluczowe Cechy

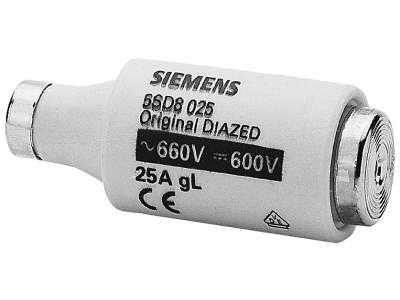

Wkładka bezpiecznikowa DIAZED 5SD8025 to element ochrony kabli i przewodów klasy gG, przeznaczony do pracy w obwodach o napięciu 690V i prądzie znamionowym 25A. Wykonana w wielkości DIII z gwintem E33, zapewnia selektywne wyłączanie zwarć i przeciążeń w instalacjach elektroenergetycznych. Dzięki charakterystyce gG chroni zarówno przed przeciążeniami, jak i zwarciami.

• Prąd znamionowy 25A: Zapewnia odpowiednią ochronę przewodów i kabli przy obciążeniach do 25A, zapobiegając ich przegrzaniu w warunkach normalnej pracy.
• Napięcie znamionowe 690V: Gwarantuje bezpieczną pracę w sieciach niskiego napięcia o podwyższonym napięciu, typowych dla przemysłu.
• Klasa gG: Bezpiecznik o charakterystyce ogólnego przeznaczenia, przystosowany do ochrony kabli i przewodów w obwodach rozdzielczych i odbiorczych.
• Wielkość DIII, gwint E33: Standardowa obudowa pasująca do typowych podstaw bezpiecznikowych DIAZED, co ułatwia montaż i wymianę w istniejących instalacjach.
• Symbol 5SD8025: Identyfikuje konkretny model wkładki, zapewniając zgodność z katalogiem producenta.

Zgodność z Normami

Wkładki bezpiecznikowe DIAZED spełniają wymagania obowiązujących norm europejskich dotyczących bezpieczników niskiego napięcia. Produkt posiada certyfikat CE, potwierdzający zgodność z dyrektywami UE.

Zastosowanie

Wkładka DIAZED 5SD8025 znajduje zastosowanie w ochronie linii kablowych i przewodów w instalacjach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej. Zalecana do:

• Ochrony obwodów rozdzielczych w tablicach bezpiecznikowych typu DIAZED.
• Zabezpieczania odbiorników takich jak silniki, grzejniki czy oświetlenie w obwodach do 25A.
• Stosowania w sieciach 400/690V jako ochrona przeciwzwarciowa i przeciążeniowa.
• Wymiany w istniejących instalacjach jako wkładka zapasowa.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy wkręcić w podstawę DIAZED (oprawkę) z gwintem E33, dokręcając zgodnie z zaleceniami producenta (moment dokręcania podany w dokumentacji). Przekrój przewodów przyłączonych do podstawy musi być dobrany do prądu znamionowego 25A oraz warunków zwarciowych. Przed uruchomieniem należy sprawdzić poprawność osadzenia wkładki i brak widocznych uszkodzeń.

FAQ

• Czy wkładka 5SD8025 jest podświetlana? Nie, wkładka bezpiecznikowa DIAZED nie posiada wbudowanego wskaźnika zadziałania ani podświetlenia. W celu sygnalizacji stanu można zastosować dedykowane sygnalizatory (np. wkładki kontrolne) lub sprawdzać ciągłość multimetrem po wyjęciu.
• Jaki jest stopień ochrony tej wkładki? Stopień ochrony samej wkładki nie jest określony – po zamontowaniu w podstawie i obudowie rozdzielnicy, całość osiąga typowy stopień IP (np. IP20 dla wnętrz). Sam produkt jako element wymienny nie ma własnego IP.
• Czy wkładka 5SD8025 nadaje się do ochrony silników? Standardowo bezpieczniki klasy gG stosuje się do ochrony kabli i przewodów. Do ochrony silników zalecane są wkładki klasy aM (o charakterystyce przeciwzwarciowej z opóźnieniem). Przed zastosowaniem sprawdź dopasowanie charakterystyki do odbiornika.
