Wkładka topikowa DIAZED 500V do ochrony kabli i przewodów gG, wielkość DIVH, R1 | 5SC221 Siemens

Alternatywny kod produktu: 5SC221

Opis i Kluczowe Cechy

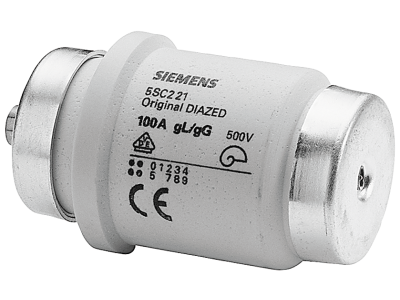

Wkładka topikowa DIAZED 5SC221 to bezpiecznik o prądzie znamionowym 100 A i napięciu 500 V, przeznaczony do ochrony kabli i przewodów przed zwarciami i przeciążeniami. Charakterystyka gG zapewnia selektywną ochronę linii elektroenergetycznych. Wielkość DIVH i gwint R1 1/4 umożliwiają montaż w standardowych podstawach DIAZED.

• Prąd znamionowy 100 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, chroniąc kable przed przegrzaniem i uszkodzeniem.
• Napięcie znamionowe 500 V: Odpowiedni do instalacji niskiego napięcia, gwarantuje skuteczne wyłączanie zwarć w sieciach 400/230 V.
• Charakterystyka gG: Uniwersalna ochrona przewodów i kabli – bezpiecznik reaguje zarówno na przeciążenia, jak i zwarcia, zapewniając selektywność w rozdzielnicach.
• Wielkość DIVH z gwintem R1 1/4: Kompatybilność z popularnymi podstawami DIAZED, łatwy montaż i wymiana w istniejących instalacjach.
• Symbol 5SC221: Indywidualne oznaczenie ułatwiające identyfikację i zamówienie właściwego elementu.

Zgodność z Normami

Brak konkretnych norm w danych wejściowych. Wkładka topikowa DIAZED spełnia wymogi europejskich norm dla bezpieczników niskiego napięcia (standard DIN) oraz posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi przepisami.

Zastosowanie

Wkładka topikowa 5SC221 znajduje zastosowanie w ochronie obwodów elektrycznych przed skutkami zwarć i przeciążeń. Dzięki charakterystyce gG idealnie nadaje się do zabezpieczania kabli i przewodów w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie przewodów w szafach sterowniczych i rozdzielniach niskiego napięcia.
• Stosowanie w obwodach gniazd wtyczkowych i odbiorników stałych o dużym poborze prądu (np. piece, klimatyzatory).
• Jako bezpiecznik selektywny w systemach DIAZED – łatwa identyfikacja przepalonej wkładki.

Wskazówki Montażowe

Montaż wkładki topikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Wkładkę wkłada się do odpowiedniej podstawy DIAZED z gwintem R1 1/4, dokręcając ręcznie. Nie stosować nadmiernej siły. Przekrój przewodów doprowadzających do podstawy należy dobrać zgodnie z prądem znamionowym 100 A. Wszelkie czynności wykonywać zgodnie z dokumentacją producenta.

FAQ

• Czy wkładka nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona do ochrony kabli i przewodów. Do zabezpieczania silników zaleca się stosowanie bezpieczników z charakterystyką aM lub wyłączników silnikowych.
• Jaki jest stopień ochrony wkładki? Wkładka topikowa sama w sobie nie posiada stopnia IP – jest przeznaczona do montażu w obudowach lub podstawach o odpowiedniej szczelności. Stopień ochrony zależy od zastosowanej obudowy.
• Jaka jest maksymalna temperatura pracy? W danych nie podano temperatury. Należy przestrzegać zaleceń producenta dotyczących warunków otoczenia. Typowo bezpieczniki DIAZED pracują w temperaturach od -25°C do +55°C, ale dla konkretnego produktu prosimy sprawdzić kartę katalogową.
