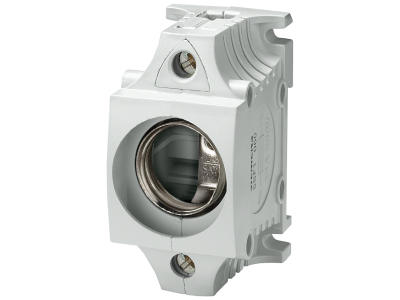

Podstawa bezpiecznikowa DIAZED wielkość DII materiał formowany, 1-bieg. z ochroną przed dotykiem | 5SF1060 Siemens

Alternatywny kod produktu: 5SF1060

Opis i Kluczowe Cechy

Podstawa bezpiecznikowa DIAZED firmy Siemens, oznaczona symbolem 5SF1060, to jednobiegunowe gniazdo bezpiecznikowe wielkości DII wykonane z materiału formowanego. Przeznaczona do stosowania z wkładkami bezpiecznikowymi DIAZED, zapewnia niezawodną ochronę instalacji przed przeciążeniem i zwarciem. Konstrukcja z wbudowaną osłoną chroni przed przypadkowym dotknięciem elementów znajdujących się pod napięciem, co podnosi bezpieczeństwo obsługi.

• Ochrona przed dotykiem: Zintegrowana osłona styków zapobiega przypadkowemu kontaktowi z częściami pod napięciem podczas wymiany wkładki, zwiększając bezpieczeństwo personelu.
• Materiał formowany: Wytrzymała obudowa z tworzywa termoutwardzalnego zapewnia odporność mechaniczną i termiczną oraz długą żywotność w typowych warunkach eksploatacji.
• Wielkość DII: Kompatybilność ze standardowymi wkładkami bezpiecznikowymi DIAZED o prądach znamionowych od 2 do 100 A (w zależności od wkładki) – elastyczność w doborze zabezpieczenia do konkretnego obwodu.
• System DIAZED: Sprawdzona technologia cokołów wkręcanych, umożliwiająca szybki i pewny montaż wkładki bezpiecznikowej bez użycia narzędzi.
• Kompatybilność z SENTRON: Element systemu ochrony instalacji Siemens SENTRON, zapewniający spójność i łatwą integrację z pozostałymi komponentami rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany i wykonany zgodnie z ogólnie przyjętymi standardami dla aparatury modułowej w technice rozdzielnicowej.

Zastosowanie

Podstawa bezpiecznikowa 5SF1060 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przewodów i odbiorników przed skutkami przeciążeń i zwarć. Idealna do stosowania w szafach rozdzielczych, rozdzielniach przemysłowych oraz instalacjach domowych.

• Ochrona obwodów odbiorczych w budynkach mieszkalnych i użyteczności publicznej jako zabezpieczenie przedlicznikowe lub obwodowe.
• Zabezpieczenie linii zasilających w rozdzielniach przemysłowych i szafach sterowniczych.
• Stosowanie w instalacjach, gdzie dopuszczalna jest obsługa przez osoby nieprzeszkolone (zgodnie z charakterystyką systemu DIAZED).
• Jako element systemu SENTRON w kompleksowych rozwiązaniach ochrony instalacji elektrycznych.

Wskazówki Montażowe

Montaż i wszelkie prace przy podstawie bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed rozpoczęciem czynności bezwzględnie należy odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Podstawę montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami.

FAQ

• Czy podstawa posiada wbudowane podświetlenie? Nie, model 5SF1060 nie jest wyposażony w elementy sygnalizacyjne ani podświetlenie. Stan zadziałania bezpiecznika należy sprawdzić wizualnie po odkręceniu wkładki.
• Jaki stopień ochrony IP ma ta podstawa? Producent nie podaje konkretnego stopnia ochrony IP dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic posiada ochronę IP20, co oznacza ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm.
• Czy podstawę można stosować z wkładkami bezpiecznikowymi innych producentów? Tak, podstawa jest przystosowana do standardowych wkładek bezpiecznikowych DIAZED o wielkości DII, zgodnych z wymiarami i charakterystyką określoną w normach. Należy jednak zawsze dobierać wkładkę o odpowiednim prądzie znamionowym do zabezpieczanego obwodu.
