Detektor zwarć łukowych DX3 STOP ARC zintegrowany z wyłącznikiem różnicowoprądowym 2P 10000A B13 | 415957 Legrand

Opis i Kluczowe Cechy

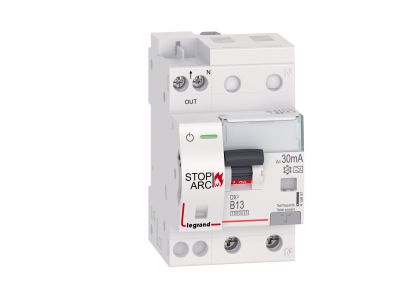

Detektor zwarć łukowych DX3 STOP ARC połączony z wyłącznikiem różnicowoprądowym to kompaktowe urządzenie 2P (1P+N) o szerokości 3 modułów, przeznaczone do pracy w sieci 230 V~. Łączy funkcje zabezpieczenia nadprądowego (charakterystyka B, prąd znamionowy 13 A), różnicowoprądowego (30 mA, typ A) oraz detekcji zwarć łukowych zgodnej z normą IEC/EN 62606. Znamionowa zwarciowa zdolność łączeniowa 10 000 A według IEC/EN 61009-1 gwarantuje bezpieczeństwo przy wystąpieniu zwarcia.

• Prąd znamionowy 13 A, charakterystyka B: odpowiedni do ochrony obwodów oświetleniowych i gniazd w instalacjach domowych – zapewnia selektywne wyłączanie i minimalizuje ryzyko zbędnych zadziałań.
• Znamionowy prąd różnicowy 30 mA, typ A: wykrywa prądy upływowe sinusoidalne i pulsujące, chroniąc użytkowników przed porażeniem w obwodach z odbiornikami elektronicznymi (np. komputery, falowniki).
• Zintegrowana detekcja zwarć łukowych (AFDD): wykrywa iskrzenie w instalacji, redukując ryzyko pożaru – zgodna z wytycznymi normy IEC 60364-4-42.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A: wysoka odporność na prądy zwarciowe, zapewniająca bezpieczeństwo aparatury i ciągłość zasilania.
• Szerokość 3 modułów: kompaktowa budowa ułatwia montaż w rozdzielnicach – oszczędność miejsca przy zachowaniu pełnej funkcjonalności.
• Możliwość wyposażenia w styki pomocnicze i wyzwalacze serii DX3: elastyczność w systemach automatyki budynkowej i zdalnej sygnalizacji.

Zgodność z Normami

Urządzenie spełnia wymagania normy IEC/EN 62606 dla detektorów zwarć łukowych (AFDD) oraz normy IEC/EN 61009-1 dla wyłączników różnicowonadprądowych. Jego stosowanie jest zgodne z wytycznymi normy IEC 60364-4-42 dotyczącymi poprawy bezpieczeństwa pożarowego budynków. Produkt posiada certyfikat CE.

Zastosowanie

Detektor DX3 STOP ARC przeznaczony jest do instalacji, w których wymagana jest kompleksowa ochrona przed skutkami zwarć, upływów prądu i zwarć łukowych. Sprawdza się w następujących scenariuszach:

• Ochrona przeciwpożarowa obwodów końcowych w budynkach mieszkalnych, biurowych i użyteczności publicznej – redukcja ryzyka pożaru od iskrzenia.
• Zastępstwo standardowego wyłącznika różnicowonadprądowego w miejscach wymagających dodatkowej detekcji łuku (np. pomieszczenia o dużej liczbie odbiorników elektronicznych).
• Instalacje z odbiornikami generującymi wyższe harmoniczne lub prądy pulsujące – typ A zapewnia niezawodne działanie.
• Automatyka budynkowa – możliwość podłączenia styków pomocniczych do sygnalizacji stanu urządzenia lub współpracy z systemem BMS.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z prądem znamionowym (13 A) oraz warunkami środowiskowymi. Momenty dokręcania zacisków stosuj według dokumentacji producenta. Biegun sterujący (N) znajduje się po prawej stronie – zwróć uwagę na prawidłową polaryzację. Dopuszczalne jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy detektor DX3 STOP ARC zastępuje standardowy wyłącznik różnicowonadprądowy? Tak, urządzenie łączy w sobie funkcje zabezpieczenia nadprądowego, różnicowoprądowego oraz detekcji zwarć łukowych, dlatego może zastąpić klasyczny wyłącznik różnicowonadprądowy (RCBO) w obwodzie, pod warunkiem dopasowania parametrów (13 A, charakterystyka B, 30 mA typ A).
• Czy można podłączyć styki pomocnicze do monitorowania stanu? Tak, urządzenie umożliwia wyposażenie w styki pomocnicze i wyzwalacze serii DX3, co pozwala na zdalną sygnalizację zadziałania lub integrację z systemami automatyki.
• Jaka jest szerokość modułowa i sposób montażu? Detektor ma szerokość 3 modułów (52,5 mm) i montowany jest na szynie TH35 (DIN). Standardowa rozdzielnica z listwą TH35 pozwala na szybki i pewny montaż.
