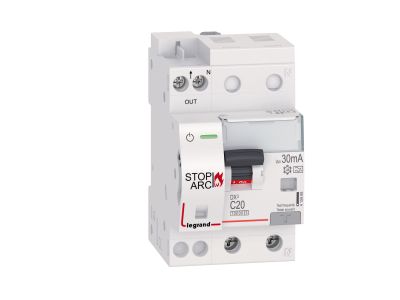

Detektor zwarć łukowych DX3 STOP ARC zintegrowany z wyłącznikiem różnicowonadprądowym 2P 10000A C20 | 415968 Legrand

Opis i Kluczowe Cechy

Detektor zwarć łukowych DX3 STOP ARC (symbol 415968) to zaawansowane urządzenie łączące funkcję wyłącznika różnicowonadprądowego (RCBO) z detekcją zwarć łukowych. Zaprojektowany w dwubiegunowej wersji (1P+N) o prądzie znamionowym 20 A i prądzie różnicowym 30 mA (typ A), oferuje kompleksową ochronę instalacji elektrycznej. Dzięki szerokości 3 modułów zajmuje mało miejsca w rozdzielnicy, a znamionowa zwarciowa zdolność łączeniowa 10000 A zapewnia wyłączenie nawet przy wysokich prądach zwarcia.

• Prąd znamionowy 20 A (charakterystyka C): Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. gniazd wtykowych, bez ryzyka przegrzania.
• Znamionowy prąd różnicowy 30 mA (typ A): Wykrywa uszkodzenia izolacji oraz prądy przemienne i pulsujące stałe, chroniąc przed porażeniem elektrycznym.
• Zintegrowany detektor zwarć łukowych (AFDD) zgodny z IEC/EN 62606: Automatycznie odcina obwód w przypadku wystąpienia niebezpiecznego iskrzenia, minimalizując ryzyko pożaru.
• Zwarciowa zdolność łączeniowa 10000 A (IEC/EN 61009-1): Gwarantuje niezawodne i szybkie wyłączenie przy wysokich prądach zwarcia, chroniąc urządzenia i instalację.
• Szerokość 3 modułów (3 × 18 mm): Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i pozwala zaoszczędzić miejsce na dodatkową aparaturę.

Zgodność z Normami

Detektor zwarć łukowych DX3 STOP ARC spełnia wymagania normy IEC/EN 62606 dotyczącej urządzeń do wykrywania zwarć łukowych (AFDD). Jego znamionowa zwarciowa zdolność łączeniowa 10000 A potwierdzona jest zgodnością z IEC/EN 61009-1. Produkt jest również zgodny z wytycznymi normy IEC 60364-4-42 w zakresie poprawy bezpieczeństwa pożarowego instalacji elektrycznych. Posiada oznaczenie CE.

Zastosowanie

Urządzenie przeznaczone jest do instalacji wymagających najwyższego poziomu ochrony przed zagrożeniami elektrycznymi, szczególnie w obiektach o zwiększonym ryzyku pożaru. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i komercyjnym.

• Ochrona obwodów gniazd wtykowych w domach jednorodzinnych i mieszkaniach.
• Instalacje w budynkach użyteczności publicznej, biurach, hotelach i obiektach handlowych.
• Obwody zasilające urządzenia elektroniczne w serwerowniach, laboratoriach i pomieszczeniach technicznych.
• Obwody w pomieszczeniach zagrożonych pożarem (np. magazyny, strychy, piwnice) – zgodnie z zaleceniami normy IEC 60364-4-42.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 20 A oraz przewidywanego obciążenia. Podłączenie możliwe jest za pomocą szyn grzebieniowych lub sztyftowych (zgodnie z dokumentacją producenta). Moment dokręcania zacisków oraz zalecane narzędzia – stosować się do instrukcji dołączonej do produktu.

FAQ

• Czy detektor ma podświetlenie LED? Nie, urządzenie nie posiada podświetlenia – stan pracy sygnalizowany jest położeniem dźwigni załączającej w kolorze czarnym.
• Czy można go podłączyć za pomocą szyny grzebieniowej? Tak, produkt umożliwia przyłączanie zarówno za pomocą szyn grzebieniowych, jak i sztyftowych, co ułatwia dystrybucję zasilania w rozdzielnicy.
• Jaki typ prądu różnicowego jest wykrywany? Urządzenie posiada wyłącznik różnicowoprądowy typu A, który wykrywa prądy przemienne oraz pulsujące prądy stałe, zapewniając szeroki zakres ochrony.
