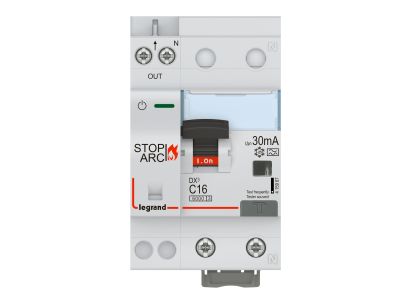

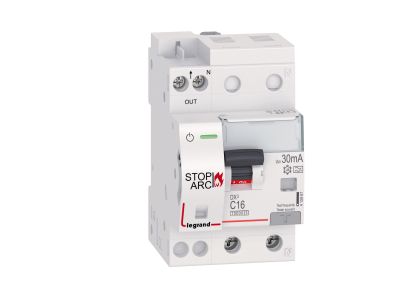

Detektor zwarć łukowych DX3 STOP ARC zintegrowany z wyłącznikiem różnicowonadprądowym 2P 10000A C16 | 415967 Legrand

Opis i Kluczowe Cechy

Detektor zwarć łukowych DX³ STOP ARC (nr kat. 415967) to zintegrowane urządzenie łączące funkcję wyłącznika różnicowonadprądowego (RCBO) z detektorem łuku elektrycznego (AFDD). Dzięki prądowi znamionowemu 16 A, charakterystyce C oraz znamionowemu prądowi różnicowemu 30 mA (typ A) zapewnia kompleksową ochronę przed porażeniem i pożarem spowodowanym łukiem elektrycznym. Szerokość 3 modułów ułatwia montaż w rozdzielnicach, a wysoka zwarciowa zdolność łączeniowa 10 000 A gwarantuje bezpieczeństwo w trudnych warunkach sieci.

• Prąd znamionowy 16 A (charakterystyka C): Bezpieczna praca w obwodach o znacznym obciążeniu, np. gniazd wtyczkowych lub oświetlenia, bez ryzyka nieuzasadnionego wyzwalania.
• Znamionowy prąd różnicowy 30 mA (typ A): Wykrywanie prądów różnicowych stałych i zmiennych – ochrona ludzi przed porażeniem w instalacjach z nowoczesnymi odbiornikami.
• Zwarciowa zdolność łączeniowa 10 000 A: Wysoka wytrzymałość na prądy zwarciowe, zwiększająca bezpieczeństwo instalacji i użytkowników.
• Szerokość 3 modułów: Kompaktowa konstrukcja umożliwiająca oszczędność miejsca w rozdzielnicy oraz łatwą integrację z istniejącym osprzętem.
• Możliwość wyposażenia w styki pomocnicze i wyzwalacze serii DX³: Rozszerzalność funkcjonalna – sygnalizacja stanu, zdalne odłączenie lub współpraca z systemami automatyki budynkowej.

Zgodność z Normami

Urządzenie spełnia wymagania norm IEC/EN 62606 (detektory zwarć łukowych – AFDD) oraz IEC/EN 61009-1 (wyłączniki różnicowonadprądowe). Dodatkowo jest zgodne z wytycznymi normy IEC 60364-4-42 dotyczącymi poprawy bezpieczeństwa budynków i ich użytkowników poprzez stosowanie urządzeń AFDD. Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Detektor DX³ STOP ARC jest przeznaczony do instalacji wymagających podwyższonej ochrony przeciwpożarowej i przeciwporażeniowej. Zastępuje standardowy wyłącznik różnicowonadprądowy, oferując dodatkowe zabezpieczenie przed zwarciami łukowymi. Rekomendowany do obwodów, w których norma IEC 60364-4-42 nakazuje stosowanie AFDD:

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych, szczególnie w pomieszczeniach zagrożonych pożarem.
• Instalacje w domach opieki, hotelach, szkołach oraz obiektach tymczasowego pobytu ludzi.
• Automatyka budynkowa – współpraca z systemami BMS za pomocą styków pomocniczych.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 16 A (zalecany minimalny przekrój 1,5 mm², maksymalny – zgodnie z dokumentacją producenta). Moment dokręcania zacisków – według instrukcji dołączonej do produktu. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Czy można podłączyć szyny grzebieniowe? Tak, urządzenie pozwala na przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.
• Jaki jest prąd różnicowy i typ? Znamionowy prąd różnicowy wynosi 30 mA, typ A – wykrywa prądy stałe i zmienne.
• Czy istnieje możliwość montażu styków pomocniczych? Tak, urządzenie można wyposażyć w styki pomocnicze oraz wyzwalacze serii DX³.
