Detektor zwarć łukowych DX3 STOP ARC zintegrowany z wyłącznikiem różnicowonadprądowym 2P 10000A C10 | 415965 Legrand

Opis i Kluczowe Cechy

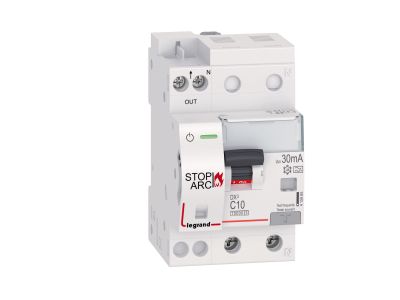

Detektor zwarć łukowych DX³ STOP ARC zintegrowany z wyłącznikiem różnicowonadprądowym (symbol 415965) łączy w jednym urządzeniu funkcje AFDD oraz RCBO. Prąd znamionowy 10 A w charakterystyce C zapewnia selektywną ochronę przed przetężeniami w obwodach o umiarkowanym prądzie rozruchowym, a znamionowy prąd różnicowy 30 mA typu A gwarantuje skuteczną ochronę przeciwporażeniową także dla przebiegów tętniących. Znamionowa zwarciowa zdolność łączeniowa 10 000 A pozwala bezpiecznie wyłączać wysokie prądy zwarciowe. Szerokość 3 modułów umożliwia oszczędną zabudowę na szynie TH35.

• Zintegrowany detektor łukowy (AFDD) i RCBO: Kompleksowa ochrona przed zwarciami łukowymi (iskrzeniem), przetężeniami i prądem różnicowym w jednym urządzeniu – eliminuje potrzebę stosowania dwóch oddzielnych aparatów.
• Prąd znamionowy 10 A, charakterystyka C: Wysoka skuteczność wyłączania w obwodach z obciążeniami indukcyjnymi i pojemnościowymi, np. silniki, stateczniki, zasilacze impulsowe.
• Znamionowy prąd różnicowy 30 mA, typ A: Ochrona przeciwporażeniowa oraz wykrywanie prądów tętniących pochodzących z prostowników i falowników – zgodność z wymaganiami dla nowoczesnych instalacji.
• Znamionowa zwarciowa zdolność łączeniowa 10 000 A: Pewne wyłączenie nawet przy ekstremalnych zwarciach, minimalizacja ryzyka uszkodzenia instalacji i pożaru.
• Szerokość 3 modułów (52,5 mm): Kompaktowa konstrukcja ułatwia zabudowę w rozdzielnicach modułowych, oszczędzając miejsce na dodatkowe aparaty.

Zgodność z Normami

Urządzenie spełnia wymagania norm IEC/EN 62606 (detektory zwarć łukowych) oraz IEC/EN 61009-1 (wyłączniki różnicowonadprądowe). Zgodność z wytycznymi normy IEC 60364-4-42 dotyczącymi poprawy bezpieczeństwa budynków i ich użytkowników poprzez stosowanie urządzeń typu AFDD. Posiada certyfikację CE.

Zastosowanie

Detektor DX³ STOP ARC przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, biurowych i użyteczności publicznej, zwłaszcza tam gdzie normy zalecają dodatkową ochronę przed łukiem elektrycznym.

• Ochrona obwodów gniazd wtyczkowych w sypialniach, pokojach dziecięcych i pomieszczeniach o podwyższonym ryzyku pożaru.
• Zabezpieczenie obwodów oświetleniowych, napędów rolet oraz instalacji w kotłowniach i pralniach.
• Modernizacja istniejących rozdzielnic – zastąpienie standardowego RCBO jednym urządzeniem zintegrowanym z AFDD, bez konieczności powiększania szafy.
• Instalacje w hotelach, szkołach, domach opieki – wszędzie gdzie wymagana jest szczególna troska o bezpieczeństwo użytkowników.

Wskazówki Montażowe

Montaż na szynie TH35 (DIN) w rozdzielnicy, wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekroje przewodów dobierać zgodnie z prądem znamionowym oraz warunkami zwarciowymi. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Urządzenie dopuszcza przyłączanie za pomocą szyn grzebieniowych oraz sztyftowych. Możliwość rozbudowy o styki pomocnicze i wyzwalacze serii DX³.

FAQ

• Czy urządzenie można podłączyć za pomocą szyny grzebieniowej? Tak, konstrukcja umożliwia przyłączanie szyn grzebieniowych oraz sztyftowych, co ułatwia rozdzielanie zasilania w rozdzielnicy.
• Jaka jest szerokość w modułach? Szerokość wynosi 3 moduły (52,5 mm), co odpowiada standardowej aparaturze modułowej montowanej na szynie TH35.
• Czy można rozbudować urządzenie o styki pomocnicze? Tak, istnieje możliwość montażu styków pomocniczych i wyzwalaczy wzrostowych serii DX³ – szczegóły w dokumentacji technicznej producenta.
