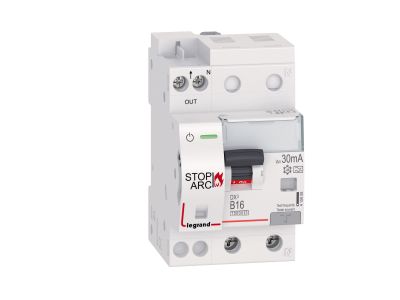

Detektor zwarć łukowych DX3 STOP ARC zintegrowany z wyłącznikiem różnicowonadprądowym 2P 10000A B16 | 415958 Legrand

Opis i Kluczowe Cechy

Detektor zwarć łukowych DX3 STOP ARC (symbol 415958) to zintegrowane urządzenie łączące w jednym module funkcje wyłącznika różnicowonadprądowego oraz detektora zwarć łukowych (AFDD). Przeznaczony do pracy w obwodach jednofazowych 230 V~, dwubiegunowy (1P+N) z biegunem N po prawej stronie. Jego znamionowy prąd 16 A i charakterystyka B zapewniają bezpieczną eksploatację odbiorników o średnim obciążeniu, a znamionowa zwarciowa zdolność łączeniowa 10000 A gwarantuje skuteczne wyłączenie przy zakłóceniach. Urządzenie zajmuje 3 moduły szerokości, co ułatwia montaż nawet w ciasnych rozdzielnicach.

• Prąd znamionowy 16 A (charakterystyka B): umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, szybko wyłączając przy przeciążeniach i zwarciu.
• Znamionowy prąd różnicowy 30 mA (typ A): chroni przed porażeniem prądem przemiennym oraz tętniącym stałym, zwiększając bezpieczeństwo użytkowników.
• Zintegrowany detektor zwarć łukowych (AFDD) zgodny z IEC/EN 62606: wykrywa iskrzenie w instalacji i natychmiast wyłącza obwód, zapobiegając ryzyku pożaru.
• Znamionowa zwarciowa zdolność łączeniowa 10000 A (230/240 V~): gwarantuje skuteczne wyłączenie nawet przy dużych prądach zwarciowych, chroniąc instalację i odbiorniki.
• Szerokość 3 moduły – kompaktowa konstrukcja: oszczędza miejsce w rozdzielnicy, ułatwia integrację z innymi aparatami modułowymi serii DX3.

Zgodność z Normami

Detektor zwarć łukowych DX3 STOP ARC został zaprojektowany zgodnie z wymaganiami norm: IEC/EN 62606 (detektory zwarć łukowych), IEC/EN 61009-1 (wyłączniki różnicowonadprądowe) oraz wytycznymi normy IEC 60364-4-42 dotyczącymi poprawy bezpieczeństwa budynków i ich użytkowników poprzez zastosowanie urządzeń typu AFDD. Posiada oznaczenie CE i nadaje się do instalacji zgodnych z aktualnymi przepisami.

Zastosowanie

Dzięki połączeniu funkcji RCD i AFDD urządzenie sprawdza się w instalacjach wymagających najwyższego poziomu ochrony przeciwporażeniowej i przeciwpożarowej. Znajduje zastosowanie w obwodach, w których ryzyko powstania zwarć łukowych (iskrzenia) jest podwyższone.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Instalacje w pomieszczeniach o dużym zagęszczeniu urządzeń elektronicznych (np. serwerownie, sale konferencyjne).
• Obwody zasilające odbiorniki o zmiennym obciążeniu, gdzie mogą występować luźne połączenia (stare instalacje, przedłużacze).
• Systemy automatyki budynkowej wymagające dodatkowej ochrony przed skutkami iskrzenia – jako wyłącznik różnicowonadprądowy z funkcją AFDD.

Wskazówki Montażowe

Montaż może być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilające. Przekrój przewodów należy dobrać do prądu znamionowego 16 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją techniczną producenta. Urządzenie można przyłączać za pomocą szyn grzebieniowych lub sztyftowych. Istnieje możliwość wyposażenia w styki pomocnicze i wyzwalacze serii DX3.

FAQ

• Jaka jest różnica między detektorem zwarć łukowych DX3 STOP ARC a standardowym wyłącznikiem różnicowoprądowym? Standardowy RCD chroni przed porażeniem prądem różnicowym, natomiast AFDD dodatkowo wykrywa zwarcia łukowe (iskrzenie) i wyłącza obwód, minimalizując ryzyko pożaru. DX3 STOP ARC łączy obie funkcje w jednym urządzeniu.
• Jaką szerokość modułową ma to urządzenie? Zajmuje 3 moduły (szerokość 52,5 mm) i montuje się je na szynie TH35 (DIN) – pasuje do standardowych rozdzielnic.
• Czy mogę do niego podłączyć styki pomocnicze lub wyzwalacze? Tak, urządzenie zostało przystosowane do współpracy ze stykami pomocniczymi i wyzwalaczami serii DX3, co umożliwia rozbudowę funkcji sygnalizacyjnych i sterujących.
