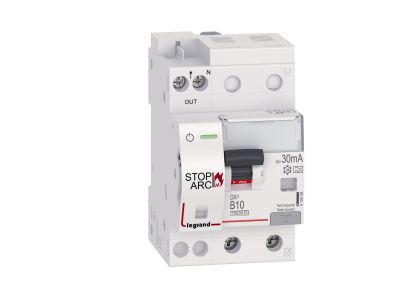

Detektor zwarć łukowych DX3 STOP ARC zintegrowany z wyłącznikiem różnicowonadprądowym 2P 10000A B10 | 415956 Legrand

Opis i Kluczowe Cechy

Detektor zwarć łukowych DX3 STOP ARC (symbol 415956) to zintegrowane urządzenie łączące funkcję wyłącznika różnicowonadprądowego (RCD) z detektorem zwarć łukowych (AFDD). Przeznaczony do montażu na szynie TH35, o szerokości 3 modułów, zapewnia ochronę przed skutkami zwarć łukowych oraz porażeniem prądem. Znamionowy prąd 10 A przy charakterystyce B i prąd różnicowy 30 mA typ A gwarantuje bezpieczną pracę w typowych obwodach odbiorczych. Zwarciowa zdolność łączeniowa 10 kA (zgodnie z IEC/EN 61009-1) potwierdza jego niezawodność w przypadku zwarcia.

• Zintegrowana ochrona AFDD + RCD: Łączy detekcję zwarć łukowych (iskrzenia) z ochroną różnicowoprądową (30 mA typ A), zastępując standardowy wyłącznik różnicowonadprądowy i podnosząc poziom bezpieczeństwa instalacji.
• Znamionowy prąd 10 A, charakterystyka B: Odpowiedni do zabezpieczania obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych, zapewniając szybkie wyłączanie przy przeciążeniach i zwarciach.
• Zwarciowa zdolność łączeniowa 10 kA (IEC/EN 61009-1): Gwarantuje bezpieczne przerwanie prądów zwarciowych do 10 000 A, co chroni instalację i urządzenia przed uszkodzeniem.
• Szerokość 3 modułów (18 mm/moduł): Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach modułowych, oszczędzając miejsce na szynie TH35.
• Możliwość rozbudowy: Można wyposażyć w styki pomocnicze i wyzwalacze serii DX3, co pozwala na sygnalizację stanu i zdalne sterowanie.

Zgodność z Normami

Urządzenie jest zgodne z wymaganiami normy IEC/EN 62606 dotyczącej detektorów zwarć łukowych (AFDD) oraz spełnia wytyczne normy IEC 60364-4-42 w zakresie poprawy bezpieczeństwa przeciwpożarowego instalacji elektrycznych. Znamionowa zwarciowa zdolność łączeniowa potwierdzona zgodnie z IEC/EN 61009-1. Produkt posiada oznaczenie CE.

Zastosowanie

Detektor zwarć łukowych DX3 STOP ARC znajduje zastosowanie wszędzie tam, gdzie wymagana jest podwyższona ochrona przed pożarami wywołanymi łukiem elektrycznym, zwłaszcza w obiektach o dużej wartości lub szczególnym ryzyku.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Instalacje w pomieszczeniach zagrożonych pożarem (np. magazyny, kotłownie) zgodnie z zaleceniami normy IEC 60364-4-42.
• Zastąpienie standardowego wyłącznika różnicowonadprądowego w rozdzielnicach, gdzie wymagana jest dodatkowa ochrona przed zwarciami łukowymi (AFDD).
• Obwody zasilające urządzenia wrażliwe na iskrzenie (np. komputery, sprzęt audio-wideo) w celu minimalizacji ryzyka uszkodzeń.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Momenty dokręcania zacisków oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami. Możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych. Należy upewnić się, że biegun N jest podłączony po prawej stronie (zgodnie z oznaczeniem).

FAQ

• Czy detektor DX3 STOP ARC posiada podświetlenie lub sygnalizację LED? W dostarczonych danych nie ma informacji o podświetleniu. Urządzenie posiada mechaniczną dźwignię załączającą w kolorze czarnym oraz możliwość wyposażenia w styki pomocnicze do sygnalizacji zdalnej.
• Jaki jest stopień ochrony IP? W danych nie podano stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicy ma IP20. W przypadku montażu w innych warunkach należy sprawdzić zalecenia producenta.
• Czy urządzenie nadaje się do ochrony obwodów trójfazowych? Detektor jest dwubiegunowy (1P+N) i przeznaczony do obwodów jednofazowych 230 V~. Do ochrony obwodów trójfazowych należy stosować odpowiednie urządzenia wielobiegunowe.
