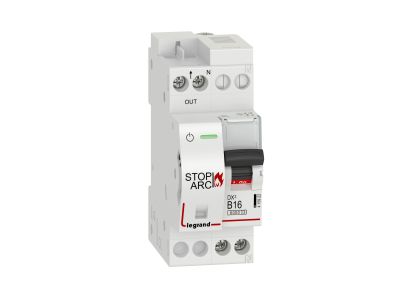

Detektor zwarć łukowych DX3 STOP ARC zintegrowany z wyłącznikiem nadprądowym 1P+N 6000A B16 | 415922 Legrand

Opis i Kluczowe Cechy

Detektor zwarć łukowych DX3 STOP ARC (symbol 415922) to wysokiej klasy urządzenie zintegrowane z wyłącznikiem nadprądowym 1P+N, szerokości 2 modułów. Chroni instalację elektryczną przed zwarciami łukowymi, które stanowią poważne zagrożenie pożarowe. Dwubiegunowa konstrukcja (1P+N) z biegunem neutralnym po prawej stronie zapewnia pełną ochronę obwodu. Charakterystyka B oraz prąd znamionowy 16A czynią go odpowiednim do zabezpieczenia obwodów oświetleniowych i gniazdowych w budynkach mieszkalnych i komercyjnych.

• Zintegrowana ochrona AFDD: Wykrywa zwarcia łukowe (iskrzenie) i natychmiast odłącza zasilanie, zapobiegając pożarom spowodowanym przez niekontrolowane wyładowania elektryczne.
• Znamionowa zdolność zwarciowa 6000A: Zapewnia skuteczną ochronę w instalacjach narażonych na wysokie prądy zwarciowe, zgodnie z normą IEC/EN 60898-1.
• Dwubiegunowa konstrukcja 1P+N: Ochrona zarówno fazy, jak i neutralnego, z biegunem N umieszczonym po prawej stronie dla standardowego montażu w rozdzielnicach.
• Charakterystyka B i prąd 16A: Optymalny dobór dla obwodów oświetleniowych i gniazdowych o niskim prądzie rozruchowym, zgodnie z normą IEC/EN 60364-4-42.
• Szerokość 2 moduły i montaż na TH35: Kompaktowa budowa ułatwiająca montaż w standardowych rozdzielnicach modułowych, z możliwością przyłączania szyn sztyftowych.

Zgodność z Normami

Detektor spełnia wymagania norm IEC/EN 62606 (AFDD) oraz IEC/EN 60364-4-42 dotyczących poprawy bezpieczeństwa instalacji elektrycznych. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w budynkach zgodnych z europejskymi standardami bezpieczeństwa przeciwpożarowego.

Zastosowanie

Urządzenie przeznaczone jest do ochrony obwodów elektrycznych w instalacjach budynków, gdzie ryzyko zwarć łukowych jest wysokie – szczególnie w miejscach trudno dostępnych, takich jak podtynkowe instalacje, gniazda i oświetlenie.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i komercyjnych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach o wysokim ryzyku zwarć łukowych (np. warsztaty, magazyny).
• Montaż w rozdzielnicach modułowych w budynkach zgodnych z normą IEC 60364-4-42.
• Stosowanie w nowych instalacjach i modernizacjach istniejących układów w celu podniesienia poziomu bezpieczeństwa przeciwpożarowego.

Wskazówki Montażowe

Montaż detektora powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w rozdzielnicy. Urządzenie montować na wsporniku TH35, z dźwignią załączającą skierowaną w dół. Przed podłączeniem upewnić się, że biegun neutralny znajduje się po prawej stronie. Przewody podłączyć zgodnie ze schematem dostępnym w dokumentacji technicznej. Po montażu przeprowadzić test funkcjonalności, aby potwierdzić prawidłowe działanie detektora.

FAQ

• Czy detektor DX3 STOP ARC zastępuje standardowy wyłącznik nadprądowy? Tak – urządzenie jest zintegrowane z wyłącznikiem nadprądowym 1P+N, dzięki czemu spełnia zarówno funkcję ochrony nadprądowej, jak i detekcji zwarć łukowych, eliminując potrzebę stosowania dodatkowych modułów.
• Jakie jest główne zagrożenie związane z zwarciami łukowymi? Zwarcia łukowe generują wysoką temperaturę i iskry, które mogą prowadzić do pożarów w instalacjach ukrytych w ścianach, sufitach lub podłogach, stanowiąc poważne zagrożenie dla bezpieczeństwa użytkowników.
• Czy detektor można stosować w instalacjach trójfazowych? Nie – urządzenie jest przeznaczone do obwodów jednofazowych 230V (1P+N). Do instalacji trójfazowych konieczne jest stosowanie dedykowanych AFDD dla układów trójfazowych.
