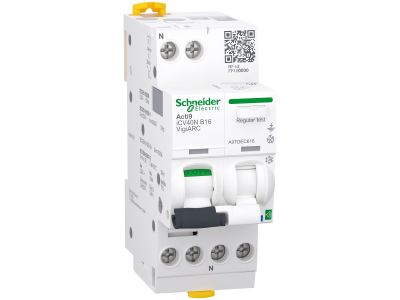

Detektor iskrzenia Acti9 Active iCV40N-VigiARC-B16-30-SI-1N, B16, 30 mA, typ SI z MCB, RCCB i komuni | A9TDEC616 Schneider Electric

Opis i Kluczowe Cechy

Detektor iskrzenia Acti9 Active iCV40N-VigiARC-B16-30-SI-1N to zaawansowane urządzenie zabezpieczające 1P+N z jednym chronionym biegunem, prądem znamionowym 16A (krzywa B) i znamionową czułością 30 mA. Stanowi integralną część systemu wykrywania zwarć łukowych (ARC), oferując kompleksową ochronę przeciwpożarową, przeciwporażeniową i przeciwprzepięciową w instalacjach elektrycznych. Komunikacja z bramą EcoStruxure Panel Server umożliwia monitoring parametrów sieci i szybką reakcję na zagrożenia.

• 1P+N z 1 chronionym biegunem: Zapewnia selektywną ochronę obwodu z możliwością odcięcia fazy bez wpływu na neutralny, co ułatwia diagnostykę uszkodzeń.
• Krzywa wyłączania B, 16A: Odpowiedni do ochrony obwodów gniazdowych i oświetleniowych o średnim obciążeniu indukcyjnym.
• Czułość 30 mA, typ SI: Natychmiastowa reakcja na prądy upływowe 30 mA – kluczowe dla ochrony przeciwporażeniowej i przeciwpożarowej.
• Komunikacja z EcoStruxure Panel Server: Możliwość pomiaru napięcia, prądu, mocy i zdalnego monitoringu stanu urządzenia – zwiększa efektywność zarządzania instalacją.
• 2 wskaźniki Visitrip: Szybka identyfikacja uszkodzonego obwodu i rodzaju zwarcia (łukowe/upływowe), skracająca czas interwencji serwisowej.

Zgodność z Normami

Detektor spełnia wymagania norm EN/IEC 60898-1 (zabezpieczenia nadprądowe), EN/IEC 60947-2 (wyłączniki), EN/IEC 62606 (wykrywanie zwarć łukowych), EN/IEC 61009-1 i EN/IEC 61009-2-1 (RCBO) oraz posiada oznakowanie CE.

Zastosowanie

Urządzenie przeznaczone jest do instalacji elektrycznych wymagających wysokiego poziomu bezpieczeństwa przeciwpożarowego i przeciwporażeniowego, szczególnie w budynkach użyteczności publicznej, obiektach przemysłowych i biurowych.

• Ochrona obwodów gniazdowych w biurach, hotelach i szpitalach przed zwarciami łukowymi.
• Zabezpieczenie instalacji oświetleniowych LED i tradycyjnych w budynkach użyteczności publicznej.
• Monitowanie parametrów sieci w systemach inteligentnego budynku via EcoStruxure Panel Server.
• Ochrona wrażliwych urządzeń elektronicznych przed przepięciami i zakłóceniami w zasilaniu.

Wskazówki Montażowe

Montaż detektora powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zainstalować na szynie DIN o szerokości 4 modułów (36 mm). Przed montażem upewnić się, że instalacja jest odłączona od zasilania. Podłączenie przewodów fazowego i neutralnego musi być zgodne z oznaczeniami na urządzeniu. Po instalacji przeprowadzić testy funkcjonalne, w tym symulację zwarcia łukowego, aby potwierdzić poprawność działania. Regularnie sprawdzać wskazania wskaźników Visitrip i stan komunikacji z systemem monitoringu.

FAQ

• Czy detektor wymaga dodatkowego zasilania? Nie – zasilanie odbywa się z chronionego obwodu. Urządzenie pobiera energię niezbędną do działania z sieci.
• Jaki jest zakres pomiarowy napięcia i prądu? Dokładne parametry pomiarowe nie zostały określone w danych produktu. Szczegółowe dane znajdują się w dokumentacji producenta.
• Czy detektor współpracuje z innymi systemami niż EcoStruxure? Komunikacja z bramą EcoStruxure Panel Server jest dedykowana. Integracja z innymi systemami może wymagać dodatkowych modułów lub konfiguracji.
