Opis i Kluczowe Cechy

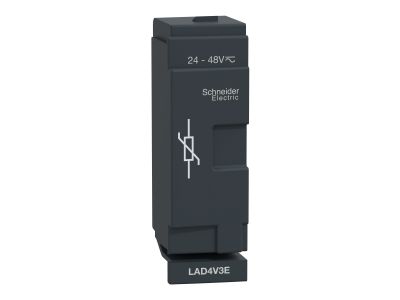

Warystor LAD4V3E firmy Schneider Electricder Electric to dedykowany moduł tłumika przepięć dla styczników TeSys Deca z serii LC1D40A-D80A oraz LC1DT60A-DT80A. Zaprojektowany do pracy w obwodach sterowania o napięciu 24–48 V AC/DC, ogranicza napięcie przejściowe do maksymalnie 2 Uc, co zabezpiecza cewkę stycznika przed uszkodzeniem. Montaż na zatrzaski z przodu stycznika nie zmienia jego gabarytów, ułatwiając rozbudowę szaf sterowniczych.

• Napięcie obwodu sterowania 24–48 V AC/DC: uniwersalna kompatybilność zarówno z napięciem przemiennym, jak i stałym – elastyczność w projektowaniu instalacji.
• Ograniczenie napięcia przejściowego do 2 Uc: skuteczna ochrona cewki stycznika przed przepięciami, zwiększająca niezawodność i żywotność układu.
• Montaż na zatrzaski z przodu stycznika: szybki i beznarzędziowy sposób instalacji – brak konieczności dodatkowej przestrzeni w szafie.
• Niezmieniony całkowity rozmiar stycznika: moduł nie zwiększa gabarytów urządzenia, co ułatwia projektowanie rozdzielnic o ograniczonej przestrzeni.
• Zgodność z programem Green Premium (RoHS/REACH): produkt spełnia rygorystyczne wymagania środowiskowe, ułatwiając raportowanie i zapewniając zgodność z przepisami.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymogami dyrektyw RoHS i REACH w ramach programu Green Premium firmy Schneider Electricder Electric. Gwarantuje to pełną przejrzystość w zakresie ujawniania informacji o substancjach chemicznych i wpływie na środowisko, a także spełnienie obowiązków związanych z ochroną środowiska.

Zastosowanie

Warystor LAD4V3E znajduje zastosowanie wszędzie tam, gdzie wymagana jest dodatkowa ochrona przepięciowa styczników w obwodach sterowania. Idealnie sprawdza się w układach automatyki przemysłowej i maszynowej.

• Ochrona cewek styczników w szafach sterowniczych przed przepięciami łączeniowymi i atmosferycznymi.
• Instalacje zabezpieczające układy PLC i sterowniki przed zakłóceniami generowanymi przez styczniki.
• Systemy sterowania silnikami i napędami – zwiększenie niezawodności w długotrwałej eksploatacji.
• Automatyka budynkowa oraz wszelkie aplikacje wymagające kompaktowych modułów ochrony przepięciowej.

Wskazówki Montażowe

Montaż i podłączenie warystora może być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Moduł zatrzaskuje się bezpośrednio na przodzie odpowiedniego stycznika TeSys Deca – nie wymaga stosowania narzędzi ani dodatkowej szyny TH35. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia i dokumentacją techniczną stycznika. Po zamontowaniu należy sprawdzić pewność osadzenia elementu.

FAQ

• Do jakich styczników pasuje warystor LAD4V3E? Przeznaczony jest do styczników TeSys Deca serii LC1D40A-D80A oraz LC1DT60A-DT80A. Montaż odbywa się bezpośrednio na przedniej części stycznika.
• Jakie napięcie obwodu sterowania obsługuje ten moduł? Warystor pracuje w obwodach o napięciu 24–48 V, zarówno prądu przemiennego (AC), jak i stałego (DC). Nie jest kompatybilny z innymi zakresami napięciowymi.
• Czy warystor wpływa na wymiary stycznika? Nie – całkowity rozmiar stycznika pozostaje niezmieniony. Moduł mocowany jest na zatrzaski z przodu, nie wystając poza obrys urządzenia.
