Rozłącznik izolacyjny D0 z bezpiecznikiem 400V D02 63A 3-bieg. | 5SG7234-2 Siemens

Alternatywny kod produktu: 5SG72342

Opis i Kluczowe Cechy

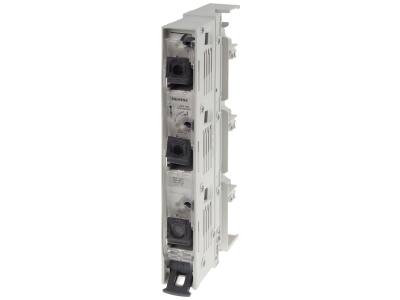

Rozłącznik izolacyjny D0 z bezpiecznikiem firmy Siemens (symbol 5SG7234-2) przeznaczony do pracy w obwodach trójfazowych. Urządzenie o prądzie znamionowym 63 A i napięciu 400 V AC zapewnia bezpieczne odłączanie i zabezpieczenie przed skutkami przeciążeń i zwarć. Model 3-biegunowy przystosowany do systemu szyn zbiorczych o rozstawie 60 mm, wyposażony w zaciski bezśrubowe oraz sygnalizator LED.

• Prąd znamionowy 63 A: obsługa odbiorników o dużym poborze mocy bez ryzyka przegrzania styków – idealne do obwodów przemysłowych i rozdzielnic głównych.
• Napięcie 400 V AC: pełna zgodność z trójfazowymi sieciami niskiego napięcia (3P+N lub 3P).
• System szyn zbiorczych 60 mm: łatwy i szybki montaż w rozdzielnicach z szynami miedzianymi o standardowym rozstawie 60 mm.
• Zaciski bezśrubowe: skracają czas podłączenia przewodów, eliminują potrzebę dokręcania śrub – redukcja ryzyka błędów montażowych.
• Sygnalizator LED: natychmiastowa wizualna informacja o stanie wkładki bezpiecznikowej (np. przepaleniu), co ułatwia szybką diagnostykę i serwis.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie z ogólnie przyjętymi standardami dla rozłączników izolacyjnych z bezpiecznikami, stosowanymi w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny D0 z bezpiecznikiem służy do bezpiecznego odłączania i zabezpieczania obwodów przed przeciążeniami oraz zwarciami. Znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz instalacjach przemysłowych.

• Zabezpieczenie i odłączanie trójfazowych odbiorników (silniki, piece, maszyny) w obwodach o prądzie do 63 A.
• Punkt odłączania zasilania podczas prac konserwacyjnych i serwisowych – gwarantuje widoczną przerwę izolacyjną.
• Stosowanie w rozdzielnicach szyn zbiorczych 60 mm jako główne zabezpieczenie obwodu.
• Alternatywa dla tradycyjnych rozłączników – funkcja zabezpieczenia nadprądowego zintegrowana z wkładką bezpiecznikową D02.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Rozłącznik przeznaczony do montażu na systemie szyn zbiorczych o rozstawie 60 mm. Zaciski bezśrubowe – podłączyć przewody zgodnie z dokumentacją producenta, dbając o prawidłowe dociśnięcie. Przekrój przewodów dobrać do prądu znamionowego 63 A oraz warunków środowiskowych. Moment dokręcania (jeśli dotyczy zacisków pomocniczych) stosować zgodnie z instrukcją producenta.

FAQ

• Czy sygnalizator LED wskazuje stan bezpiecznika? Tak, dioda LED ułatwia szybkie określenie, czy wkładka bezpiecznikowa jest sprawna – w przypadku przepalenia dioda informuje o konieczności wymiany.
• Jaki stopień ochrony IP ma ten rozłącznik? Producent nie podaje konkretnego stopnia IP. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20. Należy zapewnić odpowiednią obudowę zewnętrzną w zależności od warunków instalacji.
• Czy można stosować bezpieczniki innych producentów? Rozłącznik jest przystosowany do wkładek bezpiecznikowych typu D02 o prądzie do 63 A. Zalecane jest stosowanie wkładek zgodnych z odpowiednimi normami, aby zachować bezpieczeństwo i parametry zwarciowe.
