Czwarty biegun jednoczesny do OT16-40FT3, prawa strona, OTPS40FDN2 | 1SCA104998R1001 ABB

Alternatywny kod produktu: 1SCA104998R1001

Opis i Kluczowe Cechy

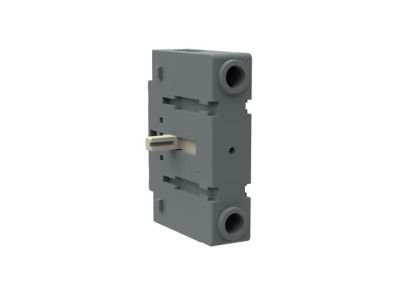

Biegun dodatkowy OTPS40FDN2 firmy ABB to oryginalny czwarty biegun jednoczesny przeznaczony do rozłącznika OT16-40FT3, montowany po prawej stronie. Umożliwia rozszerzenie standardowego przełącznika trójbiegunowego do wersji czterobiegunowej, co zwiększa funkcjonalność instalacji bez konieczności wymiany całego urządzenia. Kompaktowa budowa modułu pasuje do systemu aparatury modułowej na szynę TH35.

• Montaż prawostronny: dedykowany do rozłącznika OT16-40FT3 – gwarantuje zachowanie parametrów elektrycznych i mechanicznych całego zestawu, bez ryzyka niezgodności.
• Oryginalne akcesorium ABB: wykonane w tej samej technologii co podstawowy rozłącznik, co zapewnia niezawodność w wymagających warunkach przemysłowych.
• Rozszerzenie do 4 biegunów: umożliwia przełączanie obwodów czteroprzewodowych (np. L1, L2, L3, N) przy zachowaniu jednoczesności łączenia wszystkich styków.
• Kompatybilność z serią OT/OTC: przeznaczony do modeli OT16-40FT3, współpracuje z napędami ręcznymi oraz akcesoriami montowanymi z przodu i z boku rozłącznika.
• Łatwy montaż: moduł wsuwany na szynę DIN TH35, szybka instalacja bez narzędzi – oszczędność czasu podczas rozbudowy istniejących rozdzielnic.

Zgodność z Normami

Produkt przeznaczony do stosowania w rozłącznikach serii OT/OTC spełniających wymagania odpowiednich norm europejskich. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodnie z dokumentacją producenta zapewniają bezpieczeństwo i niezawodność.

Zastosowanie

Biegun dodatkowy OTPS40FDN2 stosuje się w instalacjach, gdzie wymagane jest przełączanie czterech przewodów (trzech faz i neutralnego) lub w układach wymagających dodatkowego bieguna. Znajduje zastosowanie w:

• Rozbudowie trójbiegunowych rozłączników OT16-40FT3 do wersji czterobiegunowej w rozdzielnicach głównych i podrozdzielnicach.
• Automatyce przemysłowej – do przełączania obwodów sterowania, sygnalizacji i zasilania urządzeń.
• Instalacjach z obowiązkowym wyłączaniem przewodu neutralnego (np. zgodnie z wymogami dla odbiorników trójfazowych z przewodem N).
• Zastosowaniach wymagających jednoczesnego rozłączania wszystkich biegunów – zapewnia synchronizację styków przy otwieraniu i zamykaniu.

Wskazówki Montażowe

Montaż bieguna dodatkowego OTPS40FDN2 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Moduł montuje się na szynie TH35 (DIN) po prawej stronie rozłącznika OT16-40FT3, zgodnie z instrukcją producenta. Momenty dokręcania połączeń śrubowych oraz przekroje przewodów należy dobierać według danych technicznych podstawowego rozłącznika. Po zakończeniu montażu sprawdzić poprawność działania wszystkich biegunów.

FAQ

• Czy biegun dodatkowy posiada podświetlenie LED? Nie, moduł OTPS40FDN2 jest czystym stykiem mechanicznym bez podświetlenia. Opcję sygnalizacji można zrealizować za pomocą oddzielnych lampek lub modułów LED dostępnych w serii akcesoriów OT.
• Jaki stopień ochrony zapewnia ten biegun? Stopień ochrony bieguna wynika z konstrukcji rozłącznika, w którym jest montowany – zazwyczaj IP20 dla części wewnątrz rozdzielnicy. W przypadku pracy w środowisku wilgotnym lub zapylonym należy zastosować obudowę o odpowiedniej klasie szczelności.
• Jaki jest tryb pracy styku – NO, NC? Biegun dodatkowy działa jako styk zwierny (NO), jednoczesny z pozostałymi biegunami rozłącznika. Tryb pracy jest zgodny z trybem podstawowego urządzenia – przy włączaniu wszystkie bieguny zamykają się równocześnie, przy wyłączaniu rozwierają.
