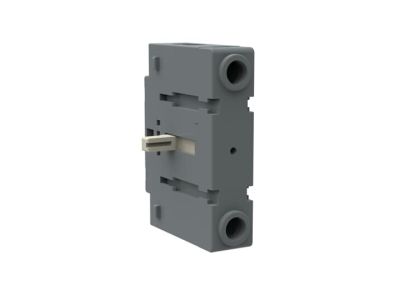

Czwarty biegun jednoczesny do OT16.40F3, lewa strona, OTPS40FPN1 | 1SCA105001R1001 ABB

Opis i Kluczowe Cechy

Czwarty biegun jednoczesny OTPS40FPN1 to wysokiej klasy akcesorium modułowe zaprojektowane przez renomowanego producenta ABB, dedykowane do rozbudowy funkcjonalności rozłączników izolacyjnych z serii OT16, OT25 oraz OT40 w wykonaniu F3. Produkt ten umożliwia przekształcenie standardowego aparatu trójbiegunowego w układ czterobiegunowy, co jest kluczowe w systemach wymagających pełnego odłączenia toru neutralnego lub dodatkowego toru prądowego. Dzięki modułowej budowie, biegun cechuje się kompaktowymi wymiarami, co pozwala na optymalne wykorzystanie przestrzeni wewnątrz rozdzielnic elektrycznych.

• Kompatybilność: Dedykowany do serii OT16..40F3, zapewniający idealne dopasowanie mechaniczne i elektryczne.
• Strona montażu: Przystosowany do instalacji po lewej stronie korpusu rozłącznika głównego.
• Działanie jednoczesne: Mechanizm bieguna pracuje synchronicznie z głównymi stykami rozłącznika, co gwarantuje bezpieczeństwo operacji łączeniowych.
• Niezawodność ABB: Wykorzystanie materiałów o wysokiej odporności termicznej i mechanicznej zapewnia długą żywotność urządzenia nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt OTPS40FPN1 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest standardem dla aparatury modułowej ABB. Spełnia on wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i projektanci mają pewność, że element ten zapewnia odpowiednią izolację bezpieczną oraz wytrzymałość na prądy zwarciowe w ramach specyfikacji technicznej typoszeregu OT.

Zastosowanie

Czwarty biegun znajduje szerokie zastosowanie w zaawansowanych układach zasilania i sterowania. Jest niezbędny wszędzie tam, gdzie wymagane jest jednoczesne rozłączanie trzech faz oraz przewodu neutralnego (układy 3P+N). Główne obszary wykorzystania obejmują:

• Rozdzielnice główne i podrozdzielnice w budownictwie komercyjnym i przemysłowym.
• Układy sterowania maszynami, gdzie wymagana jest kompaktowa aparatura o wysokiej niezawodności.
• Systemy zasilania gwarantowanego i przełączania źródeł zasilania w zakresie prądowym do 40A.
• Instalacje fotowoltaiczne i szafy sterownicze automatyki budynkowej.

Wskazówki Montażowe

Montaż bieguna OTPS40FPN1 jest intuicyjny dzięki systemowi zatrzaskowemu, który eliminuje potrzebę stosowania skomplikowanych narzędzi. Należy pamiętać o następujących krokach:

• Pozycjonowanie: Biegun należy zamontować z lewej strony rozłącznika bazowego OT16..40F3.
• Weryfikacja mechaniczna: Po montażu należy sprawdzić, czy mechanizm napędowy płynnie przenosi ruch na czwarty biegun.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z momentem zgodnym z dokumentacją techniczną rozłącznika bazowego, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków.
• Bezpieczeństwo: Wszelkie prace instalacyjne muszą być prowadzone przy odłączonym napięciu zasilania przez wykwalifikowany personel.

FAQ

• Czy biegun OTPS40FPN1 można zamontować po prawej stronie? Nie, ten konkretny model jest konstrukcyjnie przystosowany wyłącznie do montażu po lewej stronie rozłącznika.
• Czy produkt pasuje do rozłączników innych marek? Nie, akcesorium jest dedykowane wyłącznie do serii OT marki ABB.
• Czy biegun pracuje w tym samym czasie co styki główne? Tak, jest to biegun jednoczesny, co oznacza, że zamyka i otwiera obwód w tym samym momencie co pozostałe bieguny rozłącznika.
