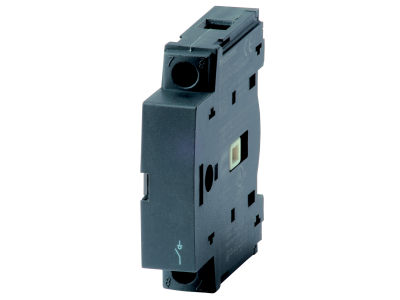

Czwarty biegun 40A, rozwieralny do Sirco M1 | 22001004 Socomec

Opis i Kluczowe Cechy

Czwarty biegun 40A o numerze katalogowym 22001004 to dedykowane akcesorium rozszerzające funkcjonalność modułowych rozłączników izolacyjnych z serii Sirco M1 produkcji renomowanej firmy Socomec. Jest to element rozwieralny, co oznacza, że pozwala na precyzyjne zarządzanie torem neutralnym lub dodatkowym torem fazowym w układach zasilania. Prąd znamionowy wynoszący 40 A gwarantuje niezawodną pracę w wymagających instalacjach niskiego napięcia. Dzięki modułowej konstrukcji, montaż bieguna jest niezwykle prosty i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic.

• Wysoka zdolność łączeniowa: Przystosowany do pracy pod obciążeniem, co zapewnia bezpieczeństwo operacyjne.
• Pełna kompatybilność: Idealnie dopasowany do korpusów aparatów serii Sirco M1.
• Kompaktowa budowa: Oszczędność miejsca na szynie DIN przy zachowaniu wysokich parametrów izolacyjnych.
• Trwałość mechaniczna: Konstrukcja zaprojektowana do wielokrotnych cykli łączeniowych w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu inżynierowie i projektanci mają pewność, że czwarty biegun Socomec zapewnia skuteczną izolację bezpieczną oraz wytrzymałość na prądy zwarciowe zgodną ze specyfikacją techniczną serii Sirco M.

Zastosowanie

Czwarty biegun 40A znajduje szerokie zastosowanie w profesjonalnych systemach rozdziału energii. Jest kluczowym elementem w układach przełączania źródeł zasilania (I-0-II), gdzie wymagane jest jednoczesne rozłączanie wszystkich torów prądowych, w tym przewodu neutralnego. Może być również wykorzystywany w układach zmiany kolejności faz w celu zmiany kierunku obrotów silników asynchronicznych oraz w systemach uziemiających instalację. Jego uniwersalność sprawia, że jest chętnie wybierany do szaf sterowniczych, automatyki budynkowej oraz rozdzielnic głównych w obiektach komercyjnych.

Wskazówki Montażowe

Montaż bieguna 22001004 odbywa się poprzez zatrzaśnięcie go na boku korpusu głównego rozłącznika Sirco M1. Należy zwrócić szczególną uwagę na prawidłowe osadzenie mechanizmu sprzęgającego, aby zapewnić synchroniczną pracę wszystkich biegunów. Przewody należy przykręcać z odpowiednim momentem dokręcania określonym przez producenta, co zapobiega przegrzewaniu się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa powierzchnię styku i poprawia stabilność połączenia elektrycznego.

FAQ

• Czy ten biegun może pracować jako tor neutralny? Tak, czwarty biegun rozwieralny jest często stosowany jako tor N, zapewniając pełne odizolowanie obwodu od źródła zasilania.
• Czy produkt pasuje do serii Sirco M2? Nie, prezentowany model 22001004 jest dedykowany wyłącznie do aparatów z serii Sirco M1. Dla serii M2 należy dobrać odpowiednie akcesorium o większym gabarycie.
• Czy montaż wymaga użycia śrub mocujących do obudowy? Nie, biegun montowany jest bezpośrednio do aparatu głównego, a całość instalowana jest na standardowej szynie TH-35 (DIN).
