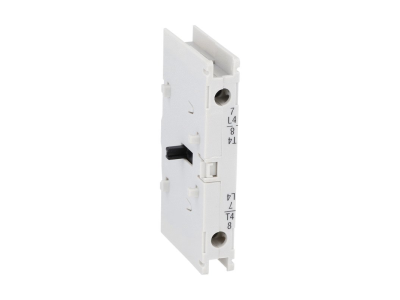

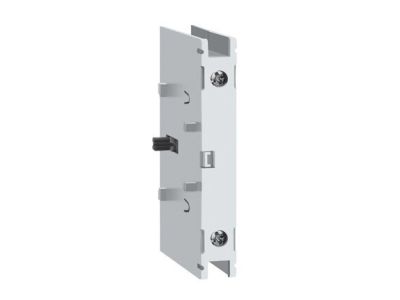

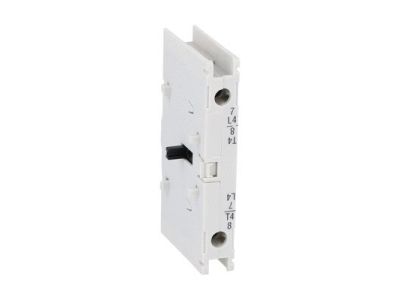

Czwarte pole 40A do GA016A-GA040A, AC21A | GAX42040A Lovato Electric

Opis i Kluczowe Cechy

Czwarte pole GAX42040A marki Lovato Electric to wysokiej klasy moduł dodatkowy, zaprojektowany z myślą o rozbudowie standardowych rozłączników izolacyjnych z serii GA (od GA016A do GA040A). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A w kategorii użytkowania AC21A, co gwarantuje niezawodność w wymagających aplikacjach przemysłowych i komercyjnych. Dzięki precyzyjnemu wykonaniu, styk pomocniczy idealnie integruje się z korpusem głównym aparatu, zapewniając jednoczesne przełączanie wszystkich biegunów. Solidna konstrukcja zacisków śrubowych pozwala na pewne mocowanie przewodów, minimalizując ryzyko wystąpienia spadków napięć czy przegrzewania się punktów styku.

• Prąd znamionowy termiczny Ith: 40A, zapewniający stabilną pracę przy pełnym obciążeniu.
• Kategoria pracy AC21A: dedykowana do łączenia obciążeń rezystancyjnych, w tym umiarkowanych przeciążeń.
• Kompaktowa budowa: modułowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicy.
• Wysoka trwałość mechaniczna: mechanizm zaprojektowany na tysiące cykli łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo w profesjonalnych instalacjach elektrycznych. Czwarte pole GAX42040A spełnia wymagania normy IEC/EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Posiada również certyfikację CE oraz UL/CSA, co umożliwia jego stosowanie na rynkach globalnych, gwarantując najwyższy standard ochrony przeciwporażeniowej i pożarowej.

Zastosowanie

Moduł GAX42040A znajduje szerokie zastosowanie w systemach rozdziału energii, gdzie wymagane jest rozłączanie toru neutralnego lub dodatkowego toru fazowego w układach czterobiegunowych. Jest niezastąpiony w szafach sterowniczych, rozdzielnicach głównych oraz układach automatyki budynkowej. Dzięki kompatybilności z serią GA, inżynierowie mogą elastycznie konfigurować systemy zasilania dla silników, grzałek oraz innych odbiorników przemysłowych, zachowując pełną izolację obwodu w stanie otwartym.

Wskazówki Montażowe

Montaż czwartego pola jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Moduł należy zatrzasnąć na boku rozłącznika bazowego (GA016A-GA040A) przed zamontowaniem całości na szynie DIN 35mm. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i zapobiec poluzowaniu przewodów pod wpływem drgań. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów linkowych, co zwiększa powierzchnię styku i bezpieczeństwo instalacji.

FAQ

• Czy to pole może być użyte jako styk pomocniczy sygnalizacyjny? Nie, GAX42040A to pole mocy (czwarty biegun), służące do przewodzenia prądu roboczego do 40A, a nie do obwodów sterowania.
• Z jakimi modelami rozłączników współpracuje ten moduł? Jest on w pełni kompatybilny z jednostkami Lovato Electric z serii GA o prądach znamionowych od 16A do 40A (modele GA016A, GA025A, GA032A, GA040A).
• Czy montaż wymaga rozbierania rozłącznika głównego? Nie, moduł montuje się zewnętrznie poprzez system zatrzaskowy, co nie narusza integralności obudowy aparatu bazowego.
