Czujnik zaniku i asymetrii faz z regulowanym progiem asymetrii napięć CZF-311 montaż na szynie DIN | CZF-311 F&F

Opis i Kluczowe Cechy

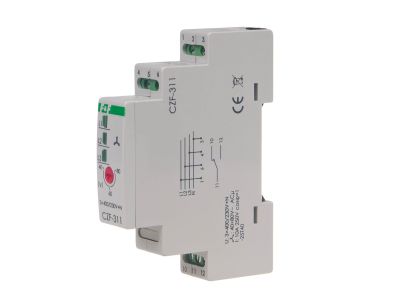

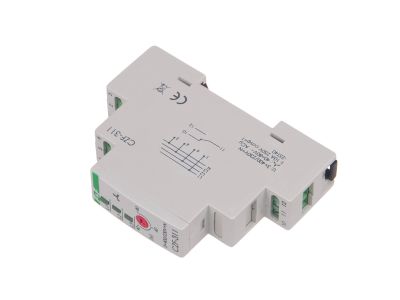

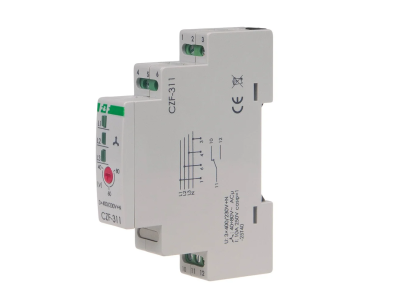

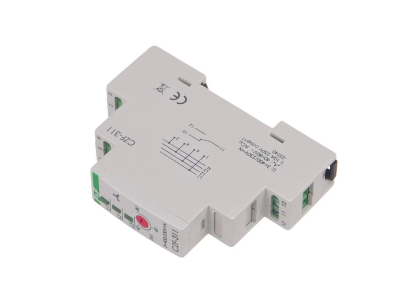

Czujnik zaniku i asymetrii faz CZF-311 to zaawansowane urządzenie zabezpieczające, zaprojektowane przez renomowanego producenta automatyki, firmę F&F. Urządzenie dedykowane jest do ochrony silników elektrycznych zasilanych z sieci trójfazowej (3 × 400 V + N). Jego głównym zadaniem jest monitorowanie parametrów sieci i natychmiastowe odłączenie zasilania w sytuacjach krytycznych, takich jak całkowity zanik napięcia w co najmniej jednej fazie lub wystąpienie asymetrii napięciowej między fazami, która mogłaby doprowadzić do przegrzania i trwałego uszkodzenia uzwojeń silnika.

• Regulowany próg asymetrii: Użytkownik ma możliwość precyzyjnego ustawienia progu zadziałania w zakresie od 40 do 80 V, co pozwala na dostosowanie czułości urządzenia do specyfiki konkretnej instalacji.
• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika pozwala na pracę z maksymalnym prądem obciążenia wynoszącym 10 A, co zapewnia dużą uniwersalność w sterowaniu stycznikami.

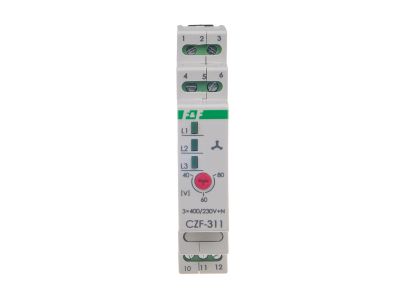

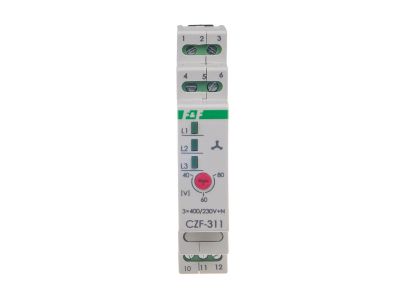

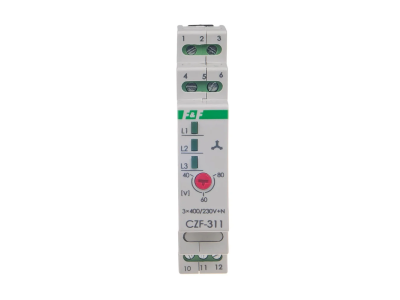

• Sygnalizacja LED: System kontroli zasilania oparty na trzech zielonych diodach LED umożliwia błyskawiczną diagnostykę stanu każdej z faz bezpośrednio na panelu czołowym urządzenia.
• Energooszczędność: Bardzo niski pobór mocy na poziomie zaledwie 0,56 W minimalizuje koszty eksploatacji i ogranicza nagrzewanie się rozdzielnicy.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 1 moduł (18 mm) pozwala na znaczną oszczędność miejsca na szynie montażowej.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami dotyczącymi aparatury modułowej i bezpieczeństwa elektrycznego. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Separacja styku wyjściowego podnosi poziom bezpieczeństwa układu sterowania, izolując obwód pomiarowy od obwodu wykonawczego.

Zastosowanie

Czujnik CZF-311 znajduje szerokie zastosowanie w przemyśle oraz instalacjach budynkowych wszędzie tam, gdzie pracują odbiorniki trójfazowe wrażliwe na jakość napięcia zasilającego. Jest niezastąpiony w ochronie:

• Pomp głębinowych i hydroforowych,
• Wentylatorów i systemów klimatyzacji,
• Sprężarek i kompresorów,
• Przenośników taśmowych oraz maszyn produkcyjnych napędzanych silnikami indukcyjnymi.

Należy pamiętać, że model ten nie jest przeznaczony do współpracy z agregatami prądotwórczymi oraz nie kontroluje kolejności faz ani stanu styków stycznika.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Przekrój znamionowy przewodów przyłączeniowych wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii i pewne osadzenie w zaciskach śrubowych. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcający, który powinien wynosić 0,4 Nm – zapewnia to optymalny styk elektryczny bez ryzyka uszkodzenia zacisku. Urządzenie pracuje w szerokim zakresie temperatur od -25°C do 40°C, co pozwala na jego montaż w nieogrzewanych rozdzielnicach zewnętrznych.

FAQ

Czy CZF-311 chroni przed odwrotnym kierunkiem obrotów silnika?
Nie, ten model nie posiada funkcji kontroli kolejności faz. Jeśli wymagana jest ochrona przed zmianą kierunku obrotów, należy wybrać model z serii CKF.

Jak działa opóźnienie wyłączenia?
Urządzenie posiada fabrycznie ustawione opóźnienie wynoszące 4 sekundy. Zapobiega to niepożądanemu rozłączaniu silnika podczas krótkotrwałych, przejściowych spadków napięcia, które nie są groźne dla izolacji uzwojeń.

Co oznacza histereza napięciowa 5 V?
Histereza to różnica między napięciem zadziałania a napięciem powrotu. Dzięki niej urządzenie unika efektu "drgania" styków przy napięciu oscylującym wokół progu nastawy, co znacząco wydłuża żywotność przekaźnika.
