Czujnik zaniku i asymetrii faz z regulowanym progiem asymetrii i czasem zadziałania CZF-BT szyna DIN | CZF-BT F&F

Opis i Kluczowe Cechy

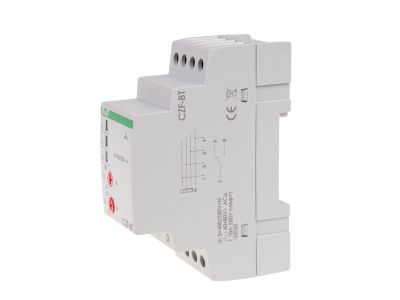

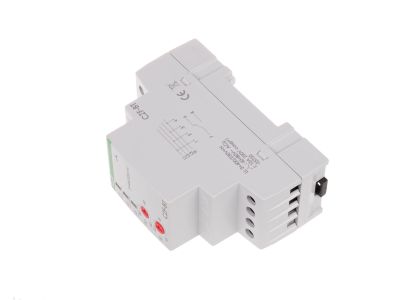

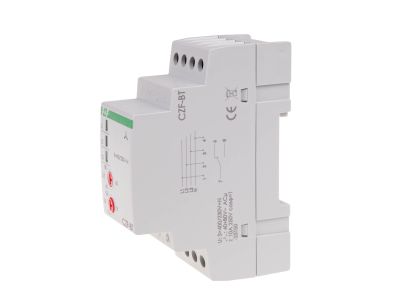

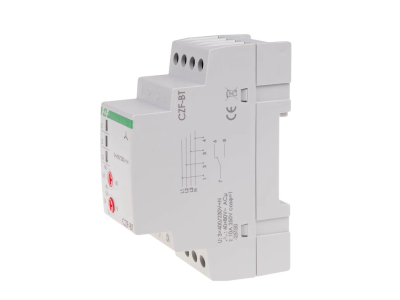

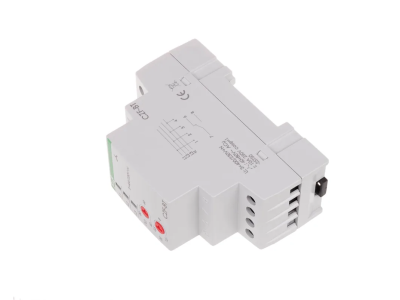

Czujnik zaniku i asymetrii faz CZF-BT to urządzenie zabezpieczające silniki trójfazowe przed uszkodzeniem w wyniku zaniku napięcia w co najmniej jednej fazie lub asymetrii międzyfazowej. Przystosowany do pracy w sieci 3×400 V+N, wyposażony w przekaźnik wykonawczy z stykiem przełącznym 1NO/NC o maksymalnym prądzie obciążenia 10 A. Zajmuje 2 moduły (35 mm) i montowany jest na szynie DIN TH35. Regulowany próg asymetrii (40÷80 V) oraz opóźnienie wyłączenia (0,5÷5 s) pozwalają dostosować działanie do charakterystyki chronionego odbiornika.

• Regulowany próg asymetrii 40÷80 V: umożliwia precyzyjne dopasowanie czułości do wrażliwości silnika, minimalizując ryzyko fałszywych wyłączeń przy dopuszczalnych wahaniach napięcia.
• Regulowany czas zadziałania 0,5÷5 s: zapobiega niepotrzebnym wyłączeniom podczas krótkotrwałych zakłóceń sieci, jednocześnie szybko odcinając zasilanie w razie trwałej usterki.
• Styk przełączny 1NO/NC (10 A): zapewnia elastyczność w realizacji układów sygnalizacji lub sterowania – może pracować jako normalnie otwarty lub normalnie zamknięty.

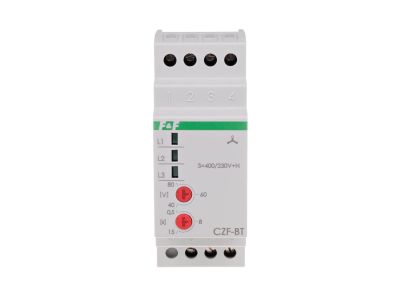

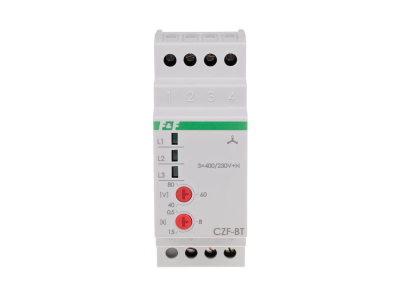

• Trzy zielone diody LED sygnalizujące obecność faz: umożliwiają szybką wizualną ocenę stanu zasilania bez konieczności użycia miernika.
• Separacja styku (TAK): gwarantuje galwaniczne odizolowanie obwodu sterującego od sieci, co zwiększa bezpieczeństwo i kompatybilność z systemami automatyki.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowane zgodnie z zasadami bezpieczeństwa dla aparatury montowanej w rozdzielnicach elektrycznych.

Zastosowanie

Czujnik CZF-BT przeznaczony jest przede wszystkim do ochrony silników elektrycznych zasilanych z sieci trójfazowej. Może być stosowany w instalacjach przemysłowych, komercyjnych oraz w automatyce budynkowej.

• Zabezpieczenie silników pomp, wentylatorów, sprężarek i innych napędów trójfazowych przed skutkami zaniku lub asymetrii faz.
• Sterowanie stycznikami lub przekaźnikami w układach automatycznego odłączania zasilania przy wystąpieniu awarii sieci.
• Sygnalizacja stanu zasilania w szafach sterowniczych – zielone diody LED informują o obecności poszczególnych faz.
• Współpraca z systemami PLC lub automatyki – styk przełączny może być wykorzystany jako wejście sygnałowe do sterownika.

Wskazówki Montażowe

Montaż czujnika CZF-BT powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Zalecany moment dokręcania zacisków śrubowych wynosi 0,5 Nm. Przekrój przyłączanych przewodów należy dobrać do prądu obciążenia (max. 4 mm²). Po zakończeniu instalacji sprawdź poprawność działania układu.

FAQ

• Czy czujnik ma sygnalizację LED? Tak, trzy zielone diody LED kontrolują obecność napięcia na każdej z faz (L1, L2, L3). Świecenie diody oznacza, że faza jest zasilana prawidłowo.
• Jaki jest stopień ochrony czujnika? Stopień ochrony wynosi IP20 – urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic.
• Jak działa styk 1NO/NC? Styk jest przełączny, co oznacza, że w stanie spoczynku (bez napięcia lub przy prawidłowym zasilaniu) jeden zestaw styków jest zwarty (NC), a drugi rozwarty (NO). Po zadziałaniu czujnika styki zmieniają stan. Użytkownik może wykorzystać dowolną konfigurację w zależności od potrzeb układu.
