Czujnik zaniku i asymetrii faz CZF montaż natablicowy | CZF F&F

Opis i Kluczowe Cechy

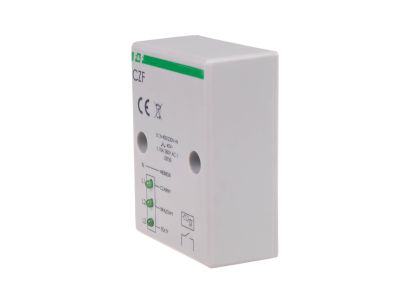

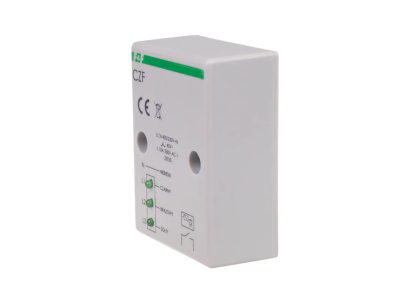

Czujnik zaniku i asymetrii faz CZF (symbol CZF) to urządzenie zabezpieczające przeznaczone do ochrony silników elektrycznych zasilanych z sieci trójfazowej 3×400 V+N. Dzięki wbudowanemu przekaźnikowi z zestykiem 1NO o maksymalnym prądzie obciążenia 10 A oraz stałemu progowi asymetrii napięciowej 45 V skutecznie wykrywa niebezpieczne stany sieci. Urządzenie montuje się natynkowo, a kompaktowe wymiary 51×67×26 mm ułatwiają instalację w szafach sterowniczych i tablicach rozdzielczych.

• Napięcie zasilania 3×400 V + N: dedykowane do sieci trójfazowych z przewodem neutralnym – niezawodna kontrola wszystkich faz.
• Próg asymetrii zadziałania 45 V: stała wartość progowa gwarantuje szybkie wyłączenie przy niedopuszczalnej różnicy napięć między fazami, chroniąc silnik przed przegrzaniem i uszkodzeniem.
• Styk przekaźnika 1NO, maks. prąd obciążenia 10 A: umożliwia bezpośrednie sterowanie cewką stycznika lub sygnalizacją awarii bez dodatkowych wzmacniaczy.
• Opóźnienie wyłączenia 4 s: eliminuje zbędne wyłączenia przy krótkotrwałych zakłóceniach sieci, zwiększając stabilność pracy procesu.

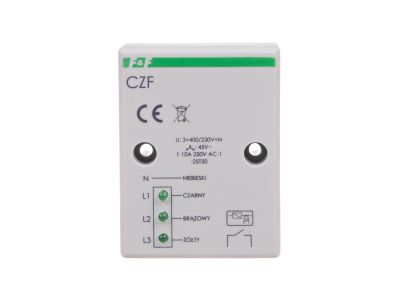

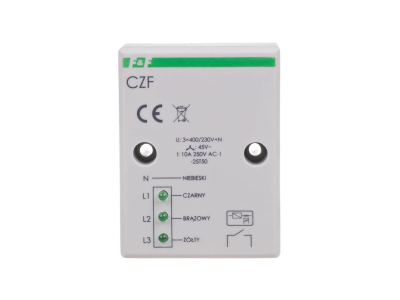

• Wizualna kontrola zasilania – 3× zielona dioda LED: każda z diod sygnalizuje obecność napięcia na danej fazie, ułatwiając diagnostykę i szybkie lokalizowanie problemu.
• Montaż natynkowy, stopień ochrony IP20: przeznaczony do instalacji w suchych pomieszczeniach, na przykład w szafach sterowniczych lub rozdzielnicach natablicowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Przeznaczony jest do stosowania w instalacjach wykonanych zgodnie z obowiązującymi przepisami – dokładne normy referencyjne dostępne są w dokumentacji producenta.

Zastosowanie

Czujnik zaniku i asymetrii faz CZF znajduje zastosowanie wszędzie tam, gdzie niezawodność zasilania trójfazowego ma kluczowe znaczenie dla ciągłości pracy i ochrony kosztownych urządzeń.

• Zabezpieczenie silników elektrycznych w napędach pomp, wentylatorów, sprężarek i obrabiarek przed skutkami zaniku fazy lub asymetrii napięć.
• Automatyczne odłączanie odbiorników trójfazowych w przypadku uszkodzenia zasilania – zapobiega pracy na dwóch fazach i zniszczeniu uzwojeń.
• Współpraca z układami automatyki budynkowej (BMS) – sygnał z przekaźnika może być podany na wejście PLC lub systemu nadzoru.
• Sygnalizacja awarii sieci poprzez zestyki 1NO – możliwość wysterowania lampki, alarmu lub modułu komunikacyjnego.

Wskazówki Montażowe

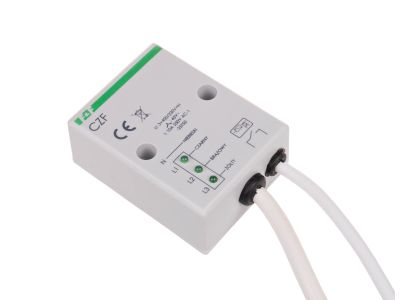

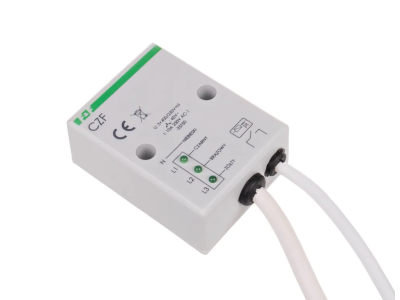

Montaż oraz wszelkie prace związane z przyłączaniem czujnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się natynkowo, na płaskiej powierzchni lub wewnątrz szafy sterowniczej. Podłączenie przewodów wykonuje się za pomocą wyprowadzonych przewodów OMY: 4×1 mm² (dla zasilania faz i N) oraz 2×0,75 mm² (dla zestyków sygnalizacyjnych) o długości 0,5 m. Należy zapewnić odpowiedni przekrój przewodów doprowadzających zgodny z maksymalnym prądem obciążenia styku (10 A). Zabrania się przekraczania podanych parametrów pracy. Czujnik nie wymaga dodatkowego chłodzenia, jednak należy unikać umieszczania go w bezpośrednim sąsiedztwie źródeł ciepła.

FAQ

• Czy czujnik reaguje na zanik tylko jednej fazy? Tak – urządzenie kontroluje napięcie każdej z trzech faz względem N. Zanik lub zbyt niskie napięcie na co najmniej jednej fazie powoduje zadziałanie przekaźnika z opóźnieniem 4 s.
• Jaki jest stopień ochrony i gdzie można go montować? Czujnik posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie przed wilgocią. Przeznaczony jest do montażu w suchych pomieszczeniach – np. w rozdzielnicach, szafach sterowniczych, na tablicach natynkowych.
• Czy styk 1NO jest separowany galwanicznie od obwodu zasilania? Tak – producent deklaruje separację styku, co oznacza, że obwód sterowania jest odizolowany od obwodu mierzalnego (zasilania 400 V). Zapewnia to bezpieczeństwo przy podłączaniu urządzeń sterujących niskonapięciowych.
