Czujnik zaniku i asymetrii faz CZF-B montaż na szynie DIN | CZF-B F&F

Opis i Kluczowe Cechy

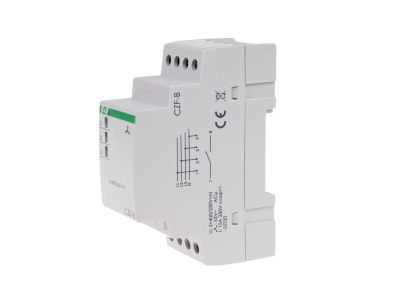

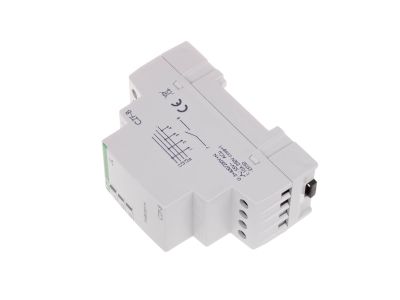

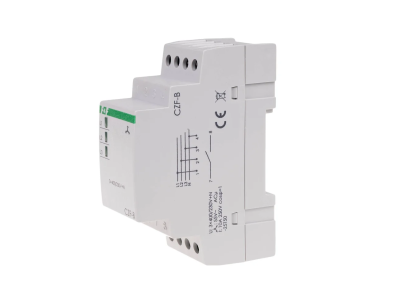

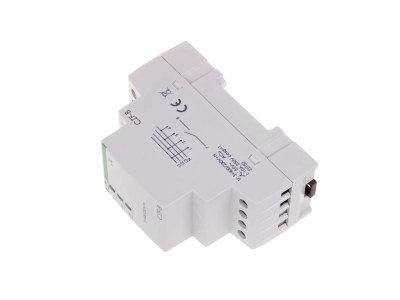

Czujnik zaniku i asymetrii faz CZF-B marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie silników elektrycznych zasilanych z sieci trójfazowej (3 × 400 V + N). Jego głównym zadaniem jest monitorowanie parametrów sieci i natychmiastowe odłączenie zasilania w sytuacjach krytycznych, takich jak całkowity zanik napięcia w co najmniej jednej fazie lub wystąpienie asymetrii napięciowej przekraczającej stały próg zadziałania wynoszący 55 V. Dzięki zastosowaniu przekaźnika o maksymalnym prądzie obciążenia 10 A oraz konfiguracji styku 1 × NO (normalnie otwarty), urządzenie gwarantuje pewne sterowanie obwodami wykonawczymi.

• Stały próg asymetrii: Zadziałanie przy różnicy napięć 55 V zapewnia optymalny balans między czułością a stabilnością pracy.
• Histereza napięciowa: Wartość 5 V zapobiega niepożądanym oscylacjom i częstemu przełączaniu styku przy niewielkich wahaniach napięcia.
• Opóźnienie wyłączenia: Czas reakcji wynoszący 4 sekundy eliminuje ryzyko przypadkowego odłączenia silnika podczas krótkotrwałych, niegroźnych spadków napięcia.

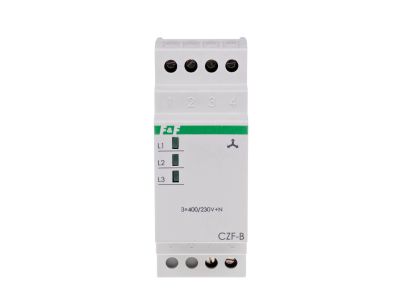

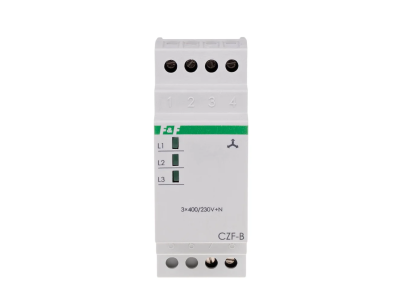

• Sygnalizacja LED: Trzy zielone diody LED pozwalają na błyskawiczną weryfikację obecności napięcia na każdej z faz.
• Niski pobór mocy: Urządzenie jest energooszczędne, pobierając zaledwie 1,6 W podczas pracy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 definiuje odporność obudowy na dostęp do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +40°C, co potwierdza jego niezawodność w zróżnicowanych warunkach przemysłowych.

Zastosowanie

Czujnik CZF-B znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz instalacjach budynkowych, gdzie kluczowe jest zabezpieczenie napędów trójfazowych przed skutkami pracy niepełnofazowej. Jest idealnym rozwiązaniem dla:

• Pomp i wentylatorów w systemach HVAC.
• Maszyn produkcyjnych i linii technologicznych.
• Kompresorów i urządzeń chłodniczych.
• Wszelkich układów napędowych, w których asymetria napięcia mogłaby doprowadzić do przegrzania uzwojeń i trwałego uszkodzenia silnika.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Czujnik CZF-B zajmuje szerokość 2 modułów (35 mm) i jest przeznaczony do montażu na standardowej szynie DIN (TH-35). Przyłącze realizowane jest za pomocą solidnych zacisków śrubowych, które pozwalają na podłączenie przewodów o przekroju znamionowym do 4,0 mm², co zapewnia niską rezystancję styku i stabilność mechaniczną. Podczas dokręcania zacisków należy zachować zalecany moment dokręcający wynoszący 0,5 Nm, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu optymalnego docisku przewodu. Separacja styku sterującego pozwala na bezpieczne włączenie urządzenia w różne schematy sterowania.

FAQ

1. Czy czujnik CZF-B współpracuje z agregatami prądotwórczymi?
Nie, zgodnie ze specyfikacją techniczną producenta, ten model nie jest przeznaczony do współpracy z agregatami prądotwórczymi ze względu na specyfikę przebiegów napięciowych generowanych przez te urządzenia.

2. Czy urządzenie kontroluje kolejność faz?
Model CZF-B skupia się na kontroli zaniku i asymetrii napięciowej. Nie posiada funkcji kontroli kolejności faz ani kontroli styków stycznika.

3. Co oznacza stały próg asymetrii 55 V?
Oznacza to, że jeśli różnica napięć między fazami przekroczy 55 V, czujnik po upływie 4 sekund rozłączy styk 1NO, chroniąc silnik przed skutkami pracy przy niesymetrycznym zasilaniu.
