Czujnik zaniku faz z kontrolą stycznika z regulowanym poziomem asymetrii napięć CZF-2BR | CZF-2BR F&F

Opis i Kluczowe Cechy

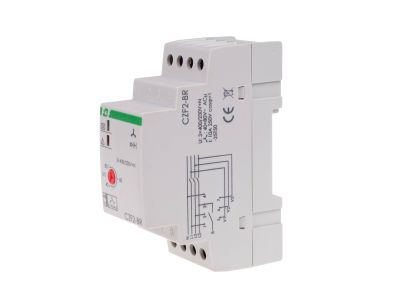

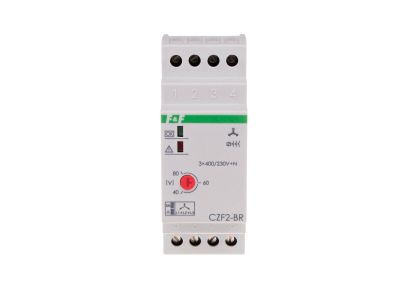

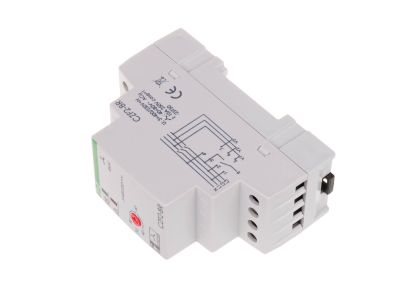

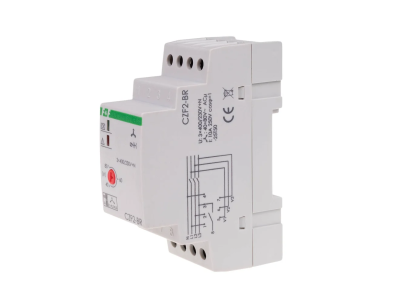

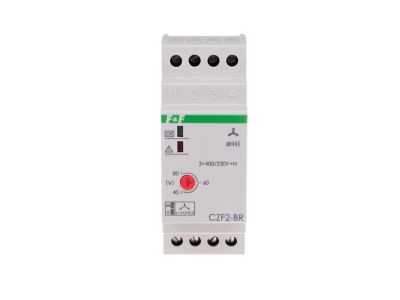

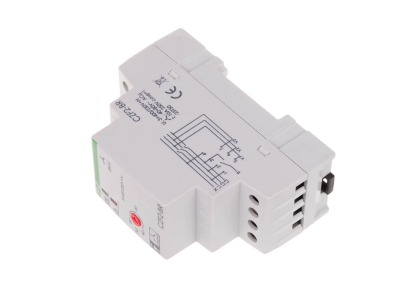

Czujnik zaniku faz CZF-2BR marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych układach napędowych zasilanych z sieci trójfazowej 3 × 400 V + N. Jego głównym zadaniem jest ochrona silników elektrycznych przed skutkami zaniku napięcia w co najmniej jednej fazie oraz eliminacja ryzyka pracy przy nadmiernej asymetrii napięć. Unikalną cechą modelu CZF-2BR jest zintegrowana funkcja kontroli styków stycznika, która zapobiega uszkodzeniu silnika w przypadku zespawania lub wypalenia styków wykonawczych.

• Regulowana asymetria: Możliwość nastawy progu zadziałania w zakresie od 40 do 80 V pozwala na precyzyjne dostosowanie czułości urządzenia do specyfiki lokalnej sieci energetycznej.
• Wysoka obciążalność: Przekaźnik wykonawczy o maksymalnym prądzie obciążenia 10 A umożliwia bezpośrednie sterowanie cewkami styczników o dużej mocy.
• Sygnalizacja optyczna: System dwóch diod LED informuje operatora o stanie zasilania oraz ewentualnych nieprawidłowościach w czasie rzeczywistym.
• Histereza napięciowa: Stała wartość 5 V zapobiega niepożądanym oscylacjom i częstemu przełączaniu styków przy niewielkich wahaniach napięcia.
• Opóźnienie wyłączenia: Czas reakcji wynoszący 4 sekundy eliminuje ryzyko przypadkowego odłączenia zasilania przy krótkotrwałych spadkach napięcia.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Solidna obudowa o szerokości 2 modułów (35 mm) zapewnia trwałość i odporność na warunki przemysłowe w szerokim zakresie temperatur od -25°C do +40°C.

Zastosowanie

Czujnik CZF-2BR znajduje szerokie zastosowanie w przemyśle oraz instalacjach budynkowych, gdzie kluczowa jest niezawodność pracy maszyn. Jest idealnym rozwiązaniem do ochrony pomp, wentylatorów, sprężarek oraz przenośników taśmowych. Dzięki funkcji kontroli styków stycznika, urządzenie to jest szczególnie polecane w układach o wysokiej częstotliwości łączeń, gdzie ryzyko awarii elementów wykonawczych jest podwyższone. Należy pamiętać, że model ten nie jest przeznaczony do współpracy z agregatami prądotwórczymi.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie TH-35 (DIN). Przyłącze wykonuje się za pomocą zacisków śrubowych o przekroju do 4,0 mm², co zapewnia stabilne połączenie elektryczne nawet przy pełnym obciążeniu. Kluczowe jest zachowanie zalecanego momentu dokręcania wynoszącego 0,5 Nm, aby uniknąć uszkodzenia zacisków lub poluzowania przewodów w wyniku drgań. Ze względu na brak separacji styku (1 × NO nieseparowany), należy zwrócić szczególną uwagę na schemat połączeń w obwodzie sterowania.

FAQ

• Czy czujnik CZF-2BR kontroluje kolejność faz? Nie, ten model skupia się na kontroli zaniku, asymetrii oraz poprawności pracy styków stycznika. Jeśli wymagana jest kontrola kierunku obrotów, należy zastosować inny model z serii CKF.
• Jaki jest pobór mocy przez urządzenie? Czujnik jest energooszczędny – jego pobór mocy wynosi zaledwie 1,6 W, co minimalizuje straty energii w rozdzielnicy.
• Co oznacza kontrola styków stycznika? Urządzenie monitoruje napięcie za stycznikiem. Jeśli po wyłączeniu sterowania na wyjściu stycznika nadal występuje napięcie (np. z powodu zespawania styków), czujnik zasygnalizuje błąd, chroniąc silnik przed pracą niepełnofazową lub niekontrolowanym rozruchem.
