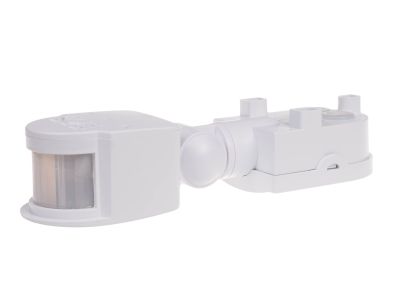

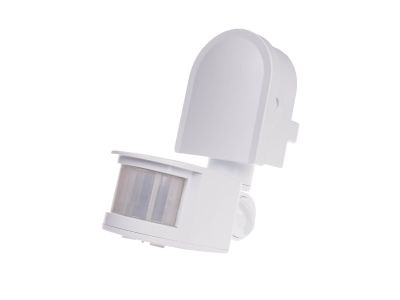

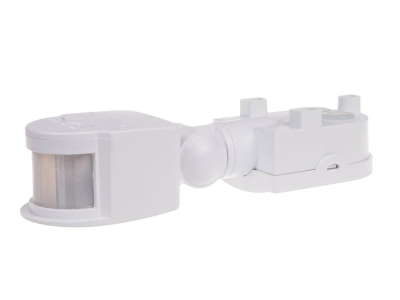

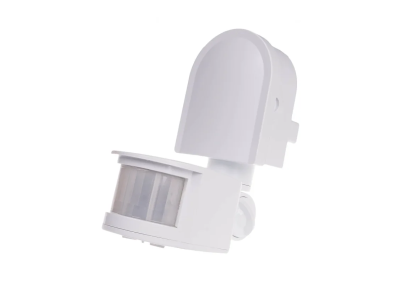

czujnik ruchu podczerwony 180st IP44 montaż n/t 24V, biały | DR-05W-24V F&F

Opis i Kluczowe Cechy

Czujnik ruchu DR-05W-24V to pasywny czujnik podczerwieni (PIR) przeznaczony do automatycznego, czasowego załączania oświetlenia w obiektach użytkowych i domowych. Urządzenie zasilane jest napięciem 24 V AC/DC, co pozwala na bezpieczną pracę w instalacjach niskonapięciowych, a natynkowa obudowa o stopniu ochrony IP44 umożliwia montaż wewnątrz i na zewnątrz w miejscach narażonych na zachlapanie. Głowica czujnika umożliwia regulację w poziomie do 180° i w pionie do 90°, co pozwala precyzyjnie dopasować strefę detekcji do potrzeb instalacji.

• Napięcie zasilania 24 V AC/DC: zapewnia kompatybilność z instalacjami niskonapięciowymi i podwyższone bezpieczeństwo użytkowania.
• Regulowany czas wyłączenia 10 s ± 3 s ÷ 10 min ± 2 min: umożliwia dostosowanie czasu podtrzymania oświetlenia do charakteru pomieszczenia lub ciągu komunikacyjnego.
• Pole detekcji poziomej 0°÷180° i pionowej 0°÷90°: daje możliwość ustawienia szerokiego kąta obserwacji bez martwych stref.
• Maksymalny promień detekcji 5÷12 m (przy h=2,5 m, temp. ≤24°C): skutecznie wykrywa ruch osób i obiektów w typowych warunkach montażowych.
• Stopień ochrony IP44: zapewnia odporność na bryzgi wody i kurz, co pozwala na instalację w pomieszczeniach wilgotnych i na zewnątrz pod daszkiem.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej oraz posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z uznanymi standardami branżowymi, co gwarantuje bezpieczną i niezawodną pracę w instalacjach elektrycznych. Zaleca się stosowanie zgodnie z obowiązującymi przepisami krajowymi.

Zastosowanie

Czujnik ruchu DR-05W-24V przeznaczony jest do automatycznego włączania oświetlenia po wykryciu ruchu w strefie detekcji. Sprawdza się zarówno w obiektach prywatnych, jak i komercyjnych, gdzie wymagane jest oszczędzanie energii oraz podniesienie komfortu użytkowania.

• Automatyczne sterowanie oświetleniem w korytarzach, klatkach schodowych, piwnicach i pomieszczeniach gospodarczych.
• Detekcja ruchu na podwórzach, podejściach do budynków, podjazdach i w garażach – włączenie światła na czas przejścia.
• Sterowanie sygnalizacją dźwiękową lub alarmową w systemach ochrony peryferyjnej (przy współpracy z przekaźnikami 24 V).
• Integracja z systemami automatyki budynkowej niskonapięciowej (np. BMS, sterowanie przez PLC) jako czujnik obecności.

Wskazówki Montażowe

Montaż czujnika ruchu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie zasilania. Czujnik przeznaczony jest do montażu natynkowego na ścianie lub suficie, na wysokości 1,8 ÷ 2,5 m. Przyłącze wykonaj za pomocą zacisków śrubowych, stosując przewody o przekroju do 1,5 mm². Moment dokręcania nie może przekraczać 0,3 Nm. Ustawienie kąta głowicy (poziomo 180°, pionowo 90°) oraz regulację czułości i czasu wyłączenia wykonaj po podłączeniu i włączeniu zasilania. Zaleca się, aby czujnik był skierowany w poprzek spodziewanego kierunku ruchu – zapewni to optymalną detekcję.

FAQ

• Jaki jest stopień ochrony czujnika? Stopień ochrony wynosi IP44, co oznacza odporność na bryzgi wody z wszystkich kierunków oraz wnikanie ciał stałych o średnicy powyżej 1 mm. Urządzenie można montować w pomieszczeniach wilgotnych oraz na zewnątrz w miejscach osłoniętych przed bezpośrednim deszczem.
• Jak regulować czas wyłączenia? Czas wyłączenia ustawia się za pomocą potencjometru na obudowie. Zakres regulacji wynosi od 10 s ± 3 s (minimum) do 10 min ± 2 min (maksimum). Po każdym wykryciu ruchu czas jest odliczany od nowa.
• Czy czujnik działa w całkowitej ciemności? Tak, ponieważ detekcja oparta jest na promieniowaniu podczerwonym (cieplnym) emitowanym przez poruszające się obiekty. Działanie nie zależy od poziomu światła widzialnego, dlatego czujnik jest skuteczny zarówno w dzień, jak i w nocy.
