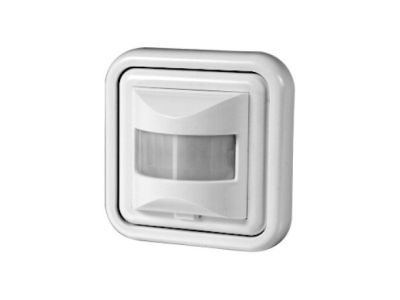

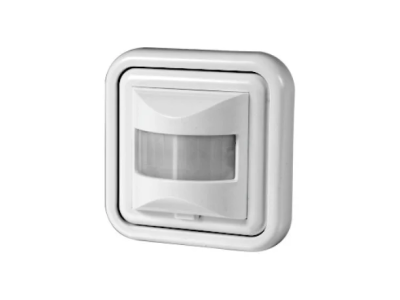

Czujnik ruchu PIR, do puszki montażowej fi60, biały | DR-03 F&F

Opis i Kluczowe Cechy

Czujnik ruchu PIR DR-03 to urządzenie przeznaczone do automatycznego załączania oświetlenia po wykryciu ruchu. Zasilany napięciem 230 V AC, oferuje maksymalny prąd obciążenia AC-1 wynoszący 3 A – pozwala to bezpośrednio sterować żarówkami, świetlówkami czy oprawami LED o łącznym obciążeniu do 3 A (AC-1). Czujnik montowany jest podtynkowo w puszce o średnicy 60 mm, co zapewnia estetyczny wygląd instalacji. Dzięki regulowanemu progowi zmierzchowemu (3–2000 Lx) oraz czasowi wyłączenia (10 s ÷ 7 min) można precyzyjnie dostosować działanie do potrzeb użytkownika.

• Napięcie zasilania 230 V AC: możliwość bezpośredniego podłączenia do domowej sieci elektrycznej bez dodatkowego zasilacza.
• Maksymalny prąd obciążenia AC-1 3 A: bezpieczne sterowanie odbiornikami o łącznej mocy do ok. 690 VA (przy cos φ=1) bez ryzyka przeciążenia styków.
• Regulowany czas wyłączenia 10 s ÷ 7 min: elastyczne dopasowanie czasu świecenia od krótkiego impulsu do kilkuminutowego oświetlenia.
• Próg aktywacji zmierzchowej 3–2000 Lx: umożliwia pracę wyłącznie po zmroku (niski Lux) lub w warunkach dziennych – idealne do szaf, piwnic lub korytarzy.
• Kąt detekcji 160° i zasięg do 9 m: szerokie pole widzenia obejmujące duży obszar, ogranicza liczbę martwych stref.

Zgodność z Normami

Czujnik DR-03 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach wewnątrz rozdzielnic lub puszek podtynkowych.

Zastosowanie

Czujnik ruchu PIR DR-03 sprawdza się wszędzie tam, gdzie potrzebne jest automatyczne włączanie oświetlenia na podstawie detekcji ruchu i poziomu światła. Może być stosowany zarówno w instalacjach domowych, jak i komercyjnych.

• Automatyczne oświetlenie korytarzy, klatek schodowych i wiatrołapów – włącza się po wejściu osoby, a wyłącza po upływie ustawionego czasu.
• Oświetlenie podwórek, podejść i podjazdów (montaż pod dachem) – czujnik reaguje na ruch, a próg zmierzchowy zapobiega pracy w dzień.
• Garaże, piwnice, pomieszczenia gospodarcze – detekcja ruchu zastępuje tradycyjny włącznik, oszczędzając energię.
• Sterowanie sygnalizacją dźwiękową lub przekaźnikami (obciążenie do 3 A AC-1) – np. do krótkotrwałego załączania wentylatora lub sygnalizatora.

Wskazówki Montażowe

Montaż i podłączenie czujnika może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Czujnik przeznaczony jest do montażu podtynkowego w puszce instalacyjnej o średnicy 60 mm (wpust Ø60 mm, głębokość puszki min. 32 mm). Zalecana wysokość montażu wynosi 1,0–1,8 m nad podłogą. Przyłącza dokonuje się za pomocą zacisków śrubowych do przewodów o przekroju maks. 1,5 mm². Moment dokręcający zacisków to 0,3 Nm – nie przekraczaj tej wartości, aby nie uszkodzić zacisków. Przekrój przewodów dobierz do prądu obciążenia (min. 1,5 mm² dla obwodów 3 A). Po zamontowaniu sprawdź poprawność działania ustawiając próg zmierzchowy i czas wyłączenia.

FAQ

• Czy czujnik ma wbudowane podświetlenie lub diodę sygnalizacyjną? Czujnik DR-03 nie posiada podświetlenia ani diody LED. Sygnalizacja działania odbywa się poprzez załączenie podłączonego odbiornika (oświetlenia).
• Jaki stopień ochrony ma czujnik? Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie jest odporne na wilgoć. Przeznaczone jest do montażu wewnątrz budynków, w suchych pomieszczeniach.
• Jaki typ wyjścia – przekaźnikowe czy triakowe? Czujnik wyposażony jest w wyjście przekaźnikowe (styk bezpotencjałowy) o maksymalnym prądzie AC-1 3 A. Nadaje się do sterowania żarówkami, świetlówkami, kompaktowymi świetlówkami i oprawami LED, pod warunkiem że prąd rozruchowy nie przekracza 3 A.
