Czujnik ruchu PIR 360st DR-09 z funkcją obecności biały Un=230V AC P=2000W montaż sufitowy | DR-09 F&F

Opis i Kluczowe Cechy

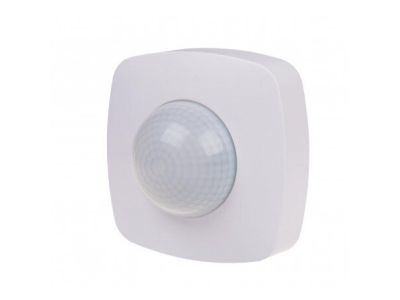

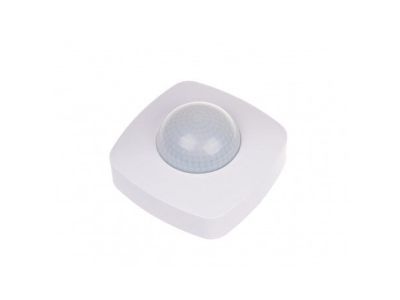

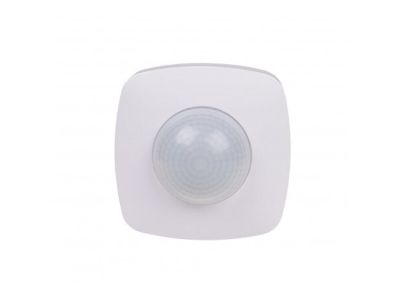

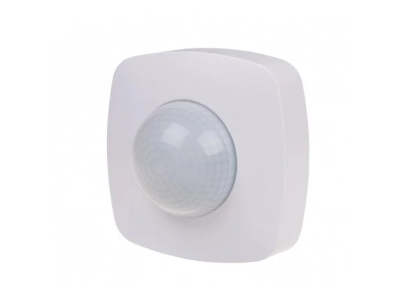

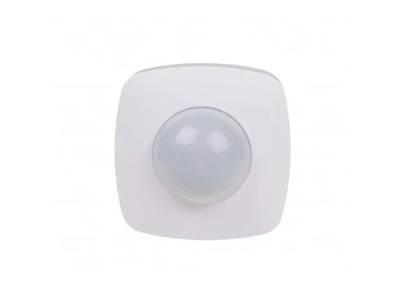

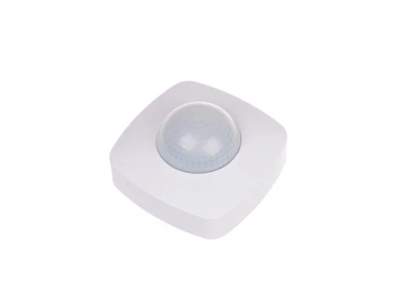

Czujnik ruchu i obecności DR-09 marki F&F to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do precyzyjnego sterowania oświetleniem w oparciu o detekcję promieniowania podczerwonego. Urządzenie charakteryzuje się pełnym polem detekcji poziomej wynoszącym 360°, co eliminuje martwe strefy w monitorowanym obszarze. Dzięki zintegrowanej funkcji czujnika obecności, DR-09 wykazuje znacznie wyższą czułość na mikroruchy, co pozwala na utrzymanie załączonego oświetlenia nawet wtedy, gdy osoby w pomieszczeniu nie przemieszczają się dynamicznie.

• Wysoka obciążalność: Maksymalny prąd obciążenia dla kategorii AC-1 wynosi 10 A, co pozwala na bezpośrednie sterowanie rozbudowanymi obwodami oświetleniowymi o mocy do 2000 W.
• Szeroki zasięg detekcji: Przy montażu na wysokości 2,5 m, regulowany promień detekcji wynosi aż 20 metrów, co czyni go idealnym rozwiązaniem do dużych hal i długich korytarzy.
• Energooszczędność: Pobór mocy w trybie czuwania na poziomie zaledwie 0,5 W minimalizuje koszty eksploatacji systemu.
• Precyzyjna regulacja: Możliwość nastawy czasu wyłączenia w szerokim zakresie od 3 sekund do 9 minut oraz progu aktywacji zmierzchowej od 3 do 2000 Lx pozwala na pełną personalizację pracy urządzenia.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 wskazuje na przeznaczenie do montażu wewnątrz budynków, w miejscach nienarażonych na bezpośrednie działanie wilgoci. Solidna obudowa o wymiarach 102x102 mm zapewnia trwałość i odporność na warunki eksploatacyjne w temperaturach od -20°C do +40°C.

Zastosowanie

Czujnik DR-09 znajduje szerokie zastosowanie w budownictwie użyteczności publicznej oraz obiektach przemysłowych. Jest szczególnie rekomendowany do:

• Wąskich korytarzy i ciągów komunikacyjnych: Gdzie wymagana jest szybka reakcja na ruch (detekcja od 0,6 do 1,5 m/s).
• Garaży podziemnych i podjazdów: Zapewniając bezpieczeństwo użytkowników po zmroku.
• Pomieszczeń biurowych i sanitarnych: Dzięki funkcji obecności, która zapobiega nagłemu wyłączeniu światła podczas pracy stacjonarnej.
• Klatek schodowych: Jako element systemów automatyki budynkowej redukujący zużycie energii elektrycznej.

Wskazówki Montażowe

Montaż natynkowy czujnika DR-09 powinien być przeprowadzony przez wykwalifikowanego elektryka. Optymalna wysokość montażu mieści się w przedziale od 2,0 m do 6,0 m. Przyłącze elektryczne należy wykonać za pomocą zacisków śrubowych o przekroju znamionowym 1,5 mm², co gwarantuje pewny styk elektryczny. Podczas dokręcania przewodów należy zachować zalecany moment dokręcający wynoszący 0,3 Nm, aby uniknąć uszkodzenia zacisków lub niedostatecznego docisku. Należy pamiętać, że skuteczność detekcji zależy od temperatury otoczenia – maksymalny zasięg 20 m osiągany jest przy temperaturze poniżej 24°C.

FAQ

• Czy czujnik współpracuje z oświetleniem LED? Tak, dzięki przekaźnikowi o prądzie 10 A, czujnik może sterować nowoczesnymi źródłami światła LED, biorąc pod uwagę ich prądy rozruchowe.
• Jaki jest minimalny czas podtrzymania światła? Minimalny czas wyłączenia wynosi 3 sekundy, co jest przydatne podczas testowania poprawności montażu i zasięgu.
• Czy urządzenie można montować na zewnątrz? Ze względu na stopień ochrony IP20, czujnik jest przeznaczony wyłącznie do montażu wewnętrznego lub w miejscach całkowicie osłoniętych przed wpływem czynników atmosferycznych.
