Czujnik ruchu PIR 180st DR-04B czarny IP65 Un=230V AC P=1200W montaż ścienny | DR-04B F&F

Opis i Kluczowe Cechy

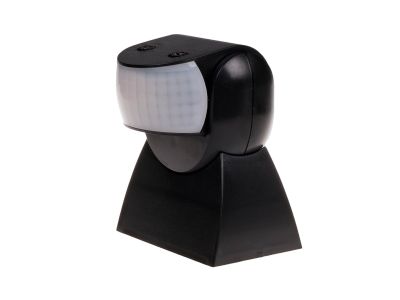

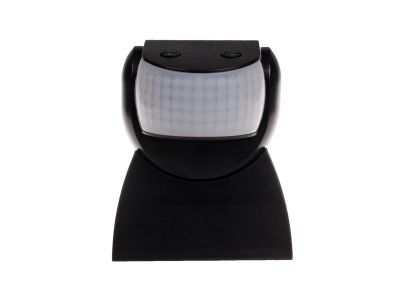

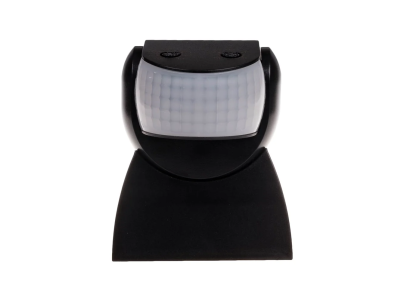

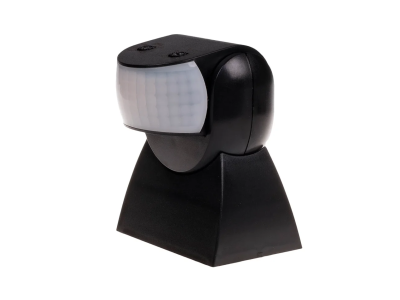

Czujnik ruchu DR-04B marki F&F to zaawansowane urządzenie detekcyjne oparte na technologii pasywnej podczerwieni (PIR), zaprojektowane do precyzyjnego sterowania oświetleniem oraz innymi odbiornikami energii elektrycznej. Urządzenie charakteryzuje się szerokim kątem detekcji poziomej wynoszącym 180° oraz pionowej do 45°, co pozwala na skuteczne monitorowanie rozległych obszarów. Maksymalny prąd obciążenia dla kategorii AC-1 wynosi 5 A, co przekłada się na moc łączeniową rzędu 1200 W, umożliwiając bezpośrednie sterowanie rozbudowanymi systemami oświetleniowymi.

• Wysoka szczelność obudowy: Stopień ochrony IP65 zapewnia pełną pyłoszczelność oraz odporność na strugi wody, co czyni czujnik idealnym rozwiązaniem do montażu zewnętrznego w trudnych warunkach atmosferycznych.
• Regulacja parametrów: Użytkownik ma możliwość płynnej nastawy czasu podtrzymania załączenia (od 10 sekund do 15 minut) oraz progu czułości zmierzchowej (od 3 do 2000 Lx).

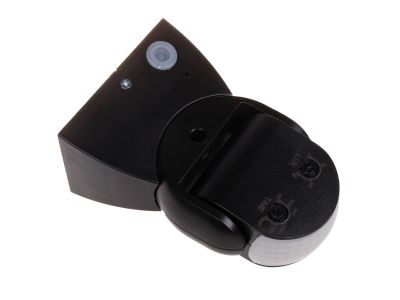

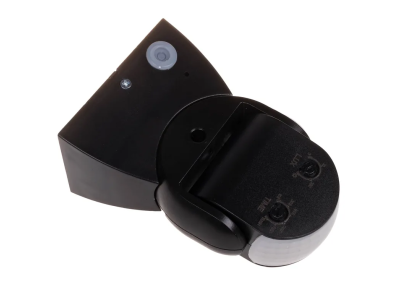

• Mobilna głowica: Możliwość obrotu głowicy w poziomie (60°) oraz w pionie (180°) pozwala na precyzyjne ukierunkowanie pola widzenia czujnika po jego zamontowaniu.
• Energooszczędność: Pobór mocy w stanie czuwania wynosi zaledwie 0,5 W, co minimalizuje koszty eksploatacji systemu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Urządzenie spełnia wymagania dotyczące aparatury niskonapięciowej oraz posiada certyfikację CE. Wysoki stopień ochrony IP65 potwierdza zgodność z normami dotyczącymi odporności obudów na czynniki zewnętrzne, co gwarantuje długowieczność urządzenia w instalacjach natynkowych.

Zastosowanie

Czujnik DR-04B znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest dedykowany do miejsc, gdzie wymagane jest automatyczne załączanie oświetlenia po wykryciu ruchu obiektu emitującego ciepło. Idealnie sprawdza się w takich lokalizacjach jak:

• Podejścia i podjazdy do budynków mieszkalnych i biurowych.
• Otwarte place składowe, parkingi oraz garaże podziemne.
• Korytarze, klatki schodowe i ciągi komunikacyjne o dużym natężeniu ruchu.
• Obszary wokół magazynów wymagające doświetlenia dozorowego.

Wskazówki Montażowe

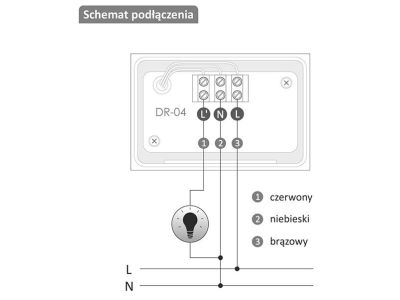

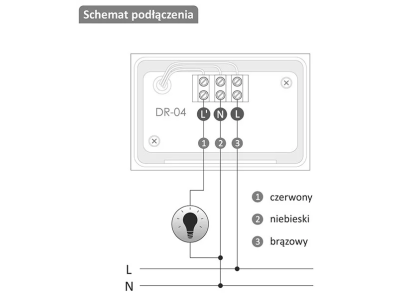

Montaż natynkowy urządzenia powinien być przeprowadzony na wysokości od 1,8 m do 2,5 m, co zapewnia optymalny zasięg detekcji wynoszący do 12 metrów (przy temperaturze otoczenia poniżej 24°C). Przyłącze elektryczne należy wykonać za pomocą zacisków śrubowych o przekroju 1,5 mm², co gwarantuje pewny styk elektryczny i odporność na drgania. Należy unikać montażu czujnika w pobliżu źródeł ciepła (grzejniki, klimatyzatory) oraz silnych źródeł światła, które mogłyby zakłócać pracę układu optycznego. Po zamontowaniu należy dokonać kalibracji potencjometrami TIME oraz LUX w celu dostosowania urządzenia do specyfiki obiektu.

FAQ

1. Czy czujnik może pracować w ujemnych temperaturach?
Tak, zakres temperatury pracy urządzenia wynosi od -20°C do +40°C, co pozwala na bezawaryjną pracę w warunkach zimowych.

2. Jaki jest maksymalny zasięg wykrywania ruchu?
Maksymalny promień detekcji wynosi 12 metrów przy montażu na wysokości 2,5 m i temperaturze otoczenia nieprzekraczającej 24°C. W wyższych temperaturach czułość czujnika PIR może naturalnie ulec zmniejszeniu.

3. Czy czujnik DR-04B nadaje się do sterowania oświetleniem LED?
Tak, czujnik może sterować oświetleniem LED, jednak należy pamiętać o prądach rozruchowych i nie przekraczać maksymalnego prądu obciążenia 5 A (AC-1).
