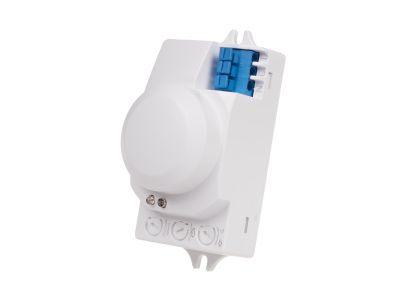

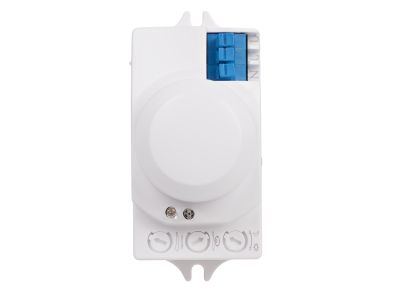

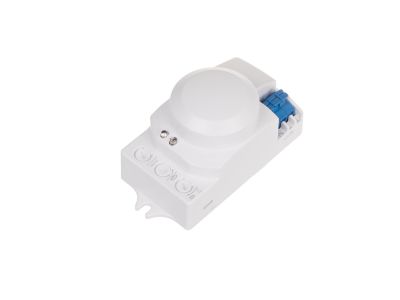

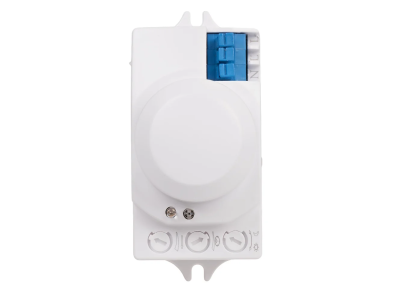

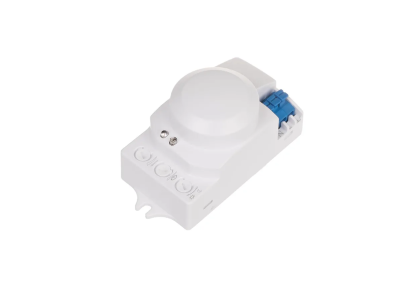

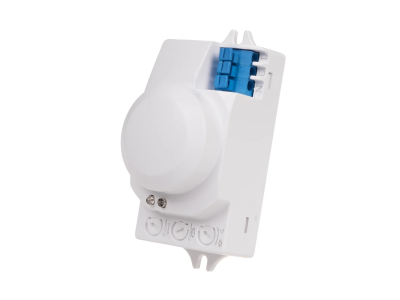

Czujnik ruchu mikrofalowy z funkcją czujnika obecności DRM-01 do zabudowy IP20 180-253V | DRM-01 F&F

Opis i Kluczowe Cechy

Czujnik ruchu mikrofalowy DRM-01 marki F&F to zaawansowane urządzenie elektroniczne zaprojektowane do precyzyjnego sterowania oświetleniem oraz innymi odbiornikami energii elektrycznej. Wykorzystuje on zjawisko Dopplera, emitując fale elektromagnetyczne o wysokiej częstotliwości 5,8 GHz. Dzięki mocy promieniowania ograniczonej do bezpiecznego poziomu poniżej 10 mW, urządzenie jest w pełni bezpieczne dla otoczenia, oferując jednocześnie wyjątkową czułość. Kluczową zaletą technologii mikrofalowej jest zdolność do detekcji ruchu przez przeszkody wykonane z materiałów niemetalicznych, takich jak płyty kartonowo-gipsowe, szkło, drewno czy tworzywa sztuczne, co pozwala na ukryty montaż urządzenia.

• Funkcja czujnika obecności: Urządzenie charakteryzuje się wysoką czułością, co pozwala na wykrywanie nawet niewielkich ruchów, utrzymując załączone obciążenie tak długo, jak osoba przebywa w polu detekcji.
• Szeroki zakres regulacji: Użytkownik ma możliwość płynnego nastawienia progu zadziałania jasności w zakresie od 2 do 2000 Lx oraz czasu podtrzymania od 5 sekund do aż 12 minut.
• Pełne pole detekcji: Konstrukcja zapewnia horyzontalny kąt widzenia wynoszący 360°, co eliminuje martwe strefy w monitorowanym pomieszczeniu.
• Efektywność energetyczna: Pobór mocy na poziomie zaledwie 0,9 W sprawia, że urządzenie jest wyjątkowo ekonomiczne w eksploatacji ciągłej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 definiuje urządzenie jako przeznaczone do pracy wewnątrz budynków, w miejscach nienarażonych na bezpośrednie działanie wilgoci. Urządzenie pracuje stabilnie w szerokim zakresie napięć zasilania od 180 do 253 V AC, co gwarantuje niezawodność nawet przy wahaniach parametrów sieci energetycznej.

Zastosowanie

Czujnik DRM-01 znajduje szerokie zastosowanie w automatyce budynkowej, zarówno w sektorze mieszkalnym, jak i komercyjnym. Jest idealnym rozwiązaniem do:

• Ciągów komunikacyjnych: Korytarze, klatki schodowe i przejścia, gdzie wymagane jest natychmiastowe załączenie światła (opóźnienie poniżej 1 sekundy).
• Pomieszczeń sanitarnych i gospodarczych: Dzięki funkcji obecności doskonale sprawdza się w toaletach i magazynach.
• Garaży i podjazdów: Możliwość montażu wewnątrz opraw oświetleniowych lub za zabudową pozwala na estetyczne ukrycie czujnika przy zachowaniu pełnej funkcjonalności.
• Obiektów biurowych: Automatyzacja oświetlenia w celu optymalizacji kosztów zużycia energii elektrycznej.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla optymalnego działania czujnika. Należy zwrócić uwagę na następujące aspekty techniczne:

• Przyłącze elektryczne: Urządzenie wyposażone jest w zaciski śrubowe o przekroju 1 mm², co pozwala na pewne połączenie przewodów instalacyjnych.
• Moment dokręcania: Podczas montażu należy zachować zalecany moment dokręcania wynoszący 0,25 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu trwałego styku elektrycznego.
• Wysokość montażu: Optymalny promień detekcji (regulowany od 1 do 10 metrów) uzyskuje się przy montażu na wysokości 2,5 metra.
• Separacja od metalu: Należy unikać montażu bezpośrednio na powierzchniach metalowych lub w metalowych obudowach, które ekranują fale mikrofalowe i mogą uniemożliwić detekcję.

FAQ

1. Czy czujnik DRM-01 może wykrywać ruch przez ścianę murowaną?
Fale mikrofalowe przenikają przez cieńsze ścianki działowe (np. z płyt g-k), jednak grube ściany murowane lub betonowe stanowią znaczną barierę, która drastycznie ogranicza zasięg detekcji.

2. Jakie jest maksymalne obciążenie, które może obsłużyć czujnik?
Maksymalny prąd obciążenia dla kategorii AC-1 wynosi 5 A, co pozwala na bezpośrednie sterowanie znaczną mocą oświetlenia LED lub tradycyjnego. W przypadku większych obciążeń indukcyjnych zaleca się stosowanie dodatkowego stycznika.

3. Czy temperatura otoczenia wpływa na czułość urządzenia?
W przeciwieństwie do czujników PIR, technologia mikrofalowa jest niemal niewrażliwa na zmiany temperatury. DRM-01 pracuje stabilnie w zakresie od -25°C do +50°C, co czyni go bardziej niezawodnym w zmiennych warunkach termicznych.
