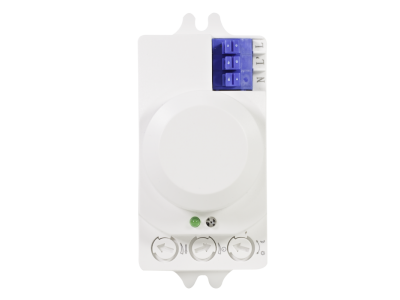

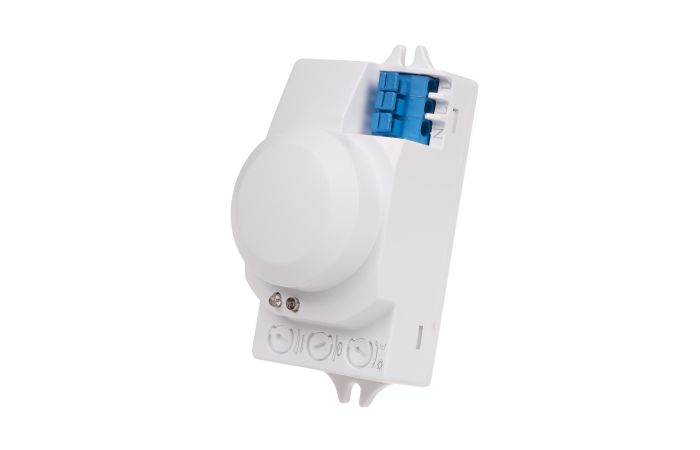

Czujnik ruchu mikrofalowy MCR-01 | EXT10000049 Zamel

Opis i Kluczowe Cechy

Czujnik ruchu mikrofalowy MCR-01 marki ZAMEL to zaawansowane urządzenie detekcyjne zaprojektowane z myślą o profesjonalnych systemach automatyki oświetleniowej. Wykorzystuje on zjawisko Dopplera, emitując fale elektromagnetyczne o wysokiej częstotliwości (5,8 GHz) i analizując ich echo. Dzięki tej technologii, czujnik MCR-01 charakteryzuje się znacznie wyższą czułością w porównaniu do tradycyjnych czujników PIR (podczerwieni). Kluczową zaletą jest zdolność do wykrywania ruchu przez cienkie przeszkody, takie jak płyty gipsowo-kartonowe, szkło czy drewno, co pozwala na ukryty montaż urządzenia. Urządzenie posiada zintegrowane potencjometry pozwalające na precyzyjną regulację trzech parametrów: zasięgu detekcji, czasu podtrzymania załączenia oraz progu natężenia oświetlenia (czujnik zmierzchowy). Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia trwałość i bezpieczeństwo użytkowania wewnątrz budynków.

• Technologia mikrofalowa (5,8 GHz) zapewniająca niezawodną detekcję niezależnie od temperatury otoczenia.
• Możliwość detekcji ruchu przez przeszkody niemetalowe.
• Regulowany czas załączenia w szerokim zakresie, co pozwala na optymalizację zużycia energii elektrycznej.
• Wbudowany czujnik zmierzchowy uniemożliwiający pracę oświetlenia w ciągu dnia.
• Niski pobór mocy w trybie czuwania, co wpisuje się w standardy energooszczędności.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi na rynku Unii Europejskiej. Czujnik MCR-01 spełnia wymagania dyrektywy niskonapięciowej LVD oraz dyrektywy kompatybilności elektromagnetycznej EMC. Urządzenie posiada oznaczenie CE, co potwierdza zgodność z normami takimi jak EN 60669-2-1, dotyczącymi łączników elektronicznych do domowych i podobnych stałych instalacji elektrycznych. Stopień ochrony IP20 definiuje przeznaczenie urządzenia do pracy wewnątrz suchych pomieszczeń.

Zastosowanie

Czujnik MCR-01 znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do sterowania oświetleniem na klatkach schodowych, w korytarzach, magazynach oraz toaletach publicznych. Dzięki możliwości montażu wewnątrz opraw oświetleniowych, pozwala na modernizację istniejących punktów świetlnych bez konieczności ingerencji w ich estetykę zewnętrzną. W branży B2B jest ceniony przez instalatorów za stabilność pracy w dużych obiektach, gdzie czujniki PIR mogą zawodzić ze względu na prądy powietrza lub zmiany temperatury.

Wskazówki Montażowe

Instalacja urządzenia powinna być przeprowadzona przez osobę posiadającą odpowiednie uprawnienia elektryczne. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie zasilającym. Czujnik MCR-01 wymaga zasilania sieciowego 230 V AC. Przewody o przekroju znamionowym dostosowanym do obciążenia (zalecane do 2,5 mm²) należy podłączyć zgodnie ze schematem: zacisk L (faza zasilająca), zacisk N (przewód neutralny) oraz wyjście na odbiornik (obciążenie). Należy unikać montażu czujnika w bezpośrednim sąsiedztwie dużych powierzchni metalowych, które mogą ekranować fale mikrofalowe i zakłócać pracę urządzenia. Po zamontowaniu należy dokonać kalibracji czułości oraz czasu świecenia za pomocą wbudowanych nastawników.

FAQ

• Czy czujnik MCR-01 wykrywa ruch przez ściany nośne? Fale mikrofalowe przenikają przez cienkie ścianki działowe i szkło, jednak grube ściany betonowe lub zbrojone znacznie tłumią sygnał, co może uniemożliwić detekcję.
• Czy urządzenie współpracuje z oświetleniem LED? Tak, czujnik jest przystosowany do współpracy z nowoczesnymi źródłami światła LED, pod warunkiem nieprzekraczania maksymalnej mocy obciążenia określonej przez producenta.
• Jaka jest różnica między MCR-01 a czujnikiem PIR? MCR-01 reaguje na zmianę częstotliwości odbitej fali (efekt Dopplera), podczas gdy PIR reaguje na zmianę promieniowania cieplnego. Czujnik mikrofalowy jest znacznie czulszy i nie wymaga bezpośredniej widoczności obiektu.
