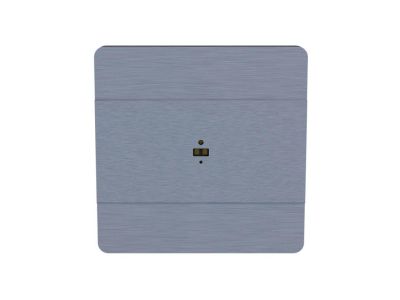

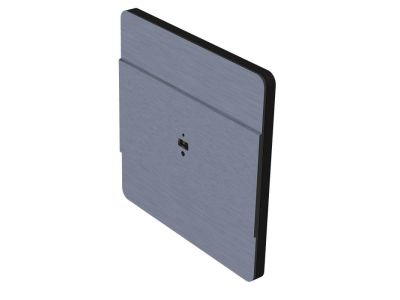

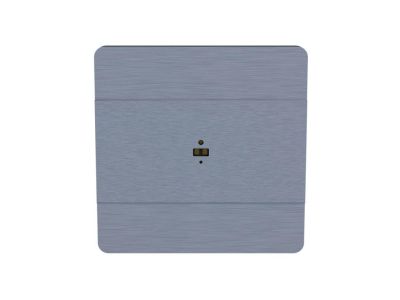

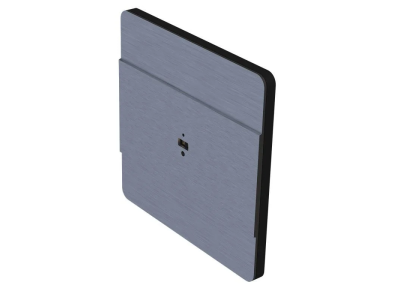

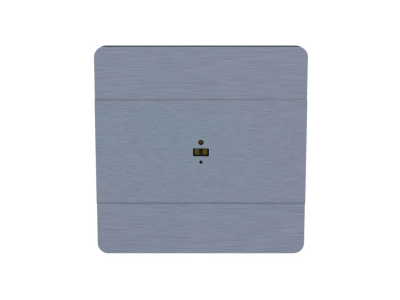

Czujnik odległości DRL-60-12, laserowy, do puszki fi60 czujnik ruchu do sterownia oświetleniem | DRL-60-12 F&F

Opis i Kluczowe Cechy

Czujnik odległości DRL-60-12 w aluminiowej obudowie to precyzyjne urządzenie laserowe przeznaczone do sterowania oświetleniem niskonapięciowym (12/24V) w systemach automatyki budynkowej. Montowany w standardowej puszce o średnicy 60 mm, działa w oparciu o technologię pomiaru czasu przelotu (Time of Flight), co zapewnia wysoką dokładność detekcji. Wbudowany czujnik jasności eliminuje ryzyko niepożądanego załączania oświetlenia w dobrze oświetlonych pomieszczeniach.

• Technologia ToF (Time of Flight): Dokładny pomiar odległości przeszkody w zakresie od 0,1 do 2 m – idealny do precyzyjnego sterowania oświetleniem na korytarzach i klatkach schodowych.
• Regulowany zakres detekcji: Płynna regulacja odległości zadziałania od 0,1 do 2 m, dostosowywana do indywidualnych potrzeb instalacji.
• Czujnik jasności zabezpieczający: Zapobiega załączaniu oświetlenia przy wysokim poziomie światła otoczenia – oszczędność energii i dłuższa żywotność źródeł świetlnych.

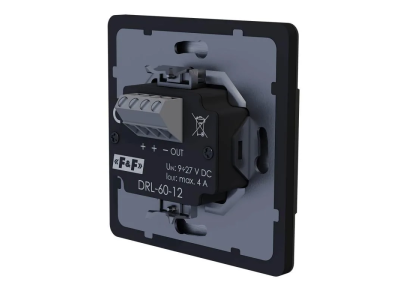

• Obciążalność 4A przy 12/24V: Możliwość bezpośredniego sterowania obwodami oświetleniowymi; zwiększenie obciążenia przez dołączenie wzmacniaczy LED-AMP.
• Regulowany czas podtrzymania: Umożliwia dostosowanie czasu świecenia światła po opuszczeniu strefy detekcji – od 30 sekund do kilku minut.

Zgodność z Normami

Czujnik spełnia wymagania dyrektyw europejskich dotyczących bezpieczeństwa niskonapięciowego i kompatybilności elektromagnetycznej. Posiada oznakowanie CE oraz deklarację zgodności z normami EN 60950-1 i EN 61000-6-2.

Zastosowanie

Czujnik DRL-60-12 znajduje zastosowanie w systemach automatycznego sterowania oświetleniem, gdzie wymagana jest precyzyjna detekcja ruchu i adaptacja do warunków świetlnych.

• Sterowanie oświetleniem na klatkach schodowych i korytarzach – załączanie tylko w obecności użytkowników.
• Automatyczne oświetlenie miejsc użytkowych (np. piwnice, garaże, pomieszczenia techniczne) z możliwością integracji z automatami schodowymi AS-225 i AS-225D.
• Precyzyjne sterowanie oświetleniem zewnętrznym niskonapięciowym – np. podjazdy, alejki.
• Integracja z systemami inteligentnego budynku – elastyczne dostosowanie do potrzeb użytkownika.

Wskazówki Montażowe

Montaż czujnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować w standardowej puszce instalacyjnej o średnicy 60 mm, zasilając je napięciem 12/24V DC. Kierunek detekcji ustawić wzdłuż głównej osi ruchu. Regulację zakresu detekcji i czasu podtrzymania przeprowadzić za pomocą odpowiednich pokręteł lub aplikacji (jeśli dostępna). Unikać montażu w miejscach narażonych na bezpośrednie działanie światła słonecznego lub silnych źródeł światła. Przed podłączeniem bezwzględnie odłączyć napięcie zasilania.

FAQ

• Jak działa technologia ToF w czujniku DRL-60-12? Czujnik emituje wiązkę laserową i mierzy czas, jaki upływa od emisji do odbioru światła odbitego od przeszkody. Na podstawie czasu przelotu obliczana jest odległość do obiektu, co pozwala precyzyjnie określić, czy znajduje się on w zdefiniowanej strefie detekcji.
• Czy czujnik działa w oświetlonych pomieszczeniach? Tak, dzięki wbudowanemu czujnikowi jasności, który uniemożliwia załączanie oświetlenia przy wysokim poziomie światła otoczenia – zapobiega to niepotrzebnemu zużyciu energii.
• Czy czujnik można stosować z ściemnialnymi źródłami światła? Tak, ale funkcja miękkiego załączania i wyłączania działa wyłącznie przy ustawionym czasie podtrzymania większym od zera oraz podłączonych ściemnialnych źródłach światła.
