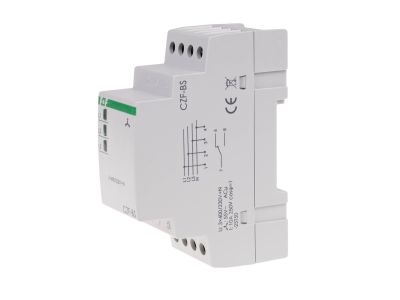

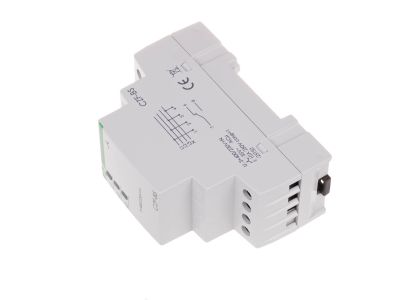

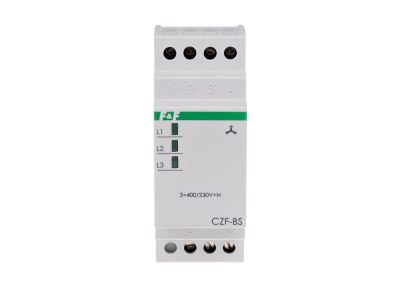

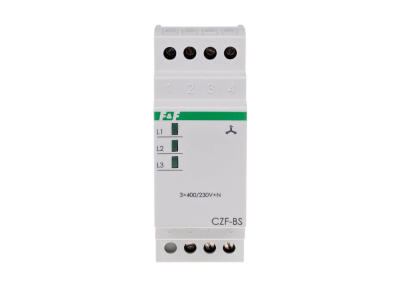

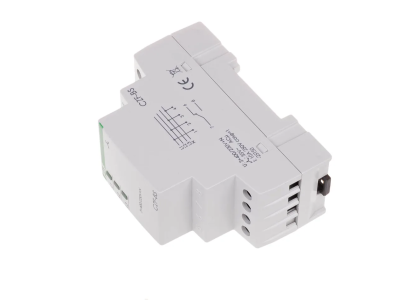

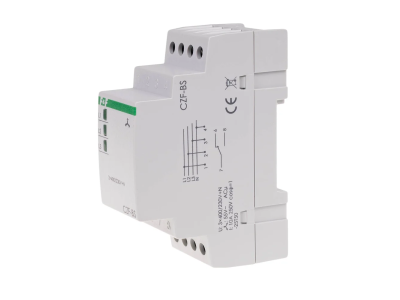

Czujnik mikroprocesorowy zaniku i asymetrii faz ze stałym progiem asymetrii, montaż na szynie | CZF-BS-TRMS F&F

Opis i Kluczowe Cechy

Czujnik mikroprocesorowy zaniku i asymetrii faz CZF-BS-TRMS (symbol CZF-BS-TRMS) to zaawansowane zabezpieczenie dla układów zasilanych z sieci trójfazowej 3×400V + N. Urządzenie monitoruje występowanie zaników napięcia w co najmniej jednej fazie oraz asymetrię napięć międzyfazowych z ustalonym progiem zadziałania 55V. Dedykowane do współpracy z agregatami prądotwórczymi i silnikami elektrycznymi, chroni je przed uszkodzeniami spowodowanymi niestabilnym zasilaniem. Montaż na szynie 35mm (2 moduły) zapewnia kompaktowe i stabilne umiejscowienie w szafach sterowniczych.

• Zanik i asymetria faz: Natychmiastowe wykrywanie zaników napięcia w co najmniej jednej fazie oraz przekroczenia progu asymetrii (55V) z histerezą 5V – zapobiega uszkodzeniom silników i innych odbiorników trójfazowych.
• Stały próg asymetrii: Zadziałanie przy asymetrii napięciowej powyżej 55V minimalizuje ryzyko uszkodzeń spowodowanych nieprawidłowym zasilaniem.
• Styk 1×NO/NC z separacją: Elastyczna konfiguracja styku (normalnie otwarty/normalnie zamknięty) z galwaniczną separacją – kompatybilny z większością układów sterowania.
• Maksymalny prąd obciążenia 10A: Możliwość bezpośredniego sterowania obwodami pomocniczymi bez konieczności stosowania dodatkowych przekaźników.
• Montaż na szynie 35mm (2 moduły): Szybki i stabilny montaż w szafach sterowniczych, oszczędność miejsca w rozdzielnicach.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej. Posiada oznaczenie CE i zgodność z dyrektywami unijnymi w zakresie aparatury sterowniczej i zabezpieczającej.

Zastosowanie

Czujnik CZF-BS-TRMS przeznaczony jest do ochrony układów zasilanych z sieci trójfazowej, gdzie stabilne napięcie jest krytyczne dla poprawnego działania odbiorników.

• Zabezpieczenie silników trójfazowych przed skutkami zaniku napięcia lub asymetrii faz – kluczowe w napędach przemysłowych, wentylatorach i pompach.
• Ochrona układów współpracujących z agregatami prądotwórczymi – automatyczne wyłączanie obwodów w przypadku awarii zasilania głównego.
• Monitorowanie zasilania w szafach sterowniczych i rozdzielnicach – wczesne wykrywanie problemów z siecią energetyczną.
• Stosowanie w układach automatyki budynkowej i przemysłowej, gdzie niezawodność zasilania ma kluczowe znaczenie.

Wskazówki Montażowe

Montaż czujnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie 35mm w pozycji pionowej, zapewniając odpowiednią przestrzeń wentylacyjną. Podłączenie zasilania 3×400V + N oraz obwodu sterowania musi być wykonane zgodnie z dokumentacją techniczną, z zachowaniem oznaczeń zacisków. Moment dokręcający zaciski śrubowe wynosi 0,5 Nm. Po montażu przeprowadzić test działania poprzez symulację zaniku fazy lub wprowadzenie asymetrii napięciowej.

FAQ

• Jakie napięcie zasilania obsługuje czujnik? Urządzenie współpracuje z siecią trójfazową 3×400V + N.
• Jaki jest prąd maksymalny styku? Maksymalny prąd obciążenia styku wynosi 10A, co pozwala na bezpośrednie sterowanie obwodami pomocniczymi.
• Czy czujnik współpracuje z agregatami prądotwórczymi? Tak – jest dedykowany do współpracy z agregatami prądotwórczymi jako zabezpieczenie przed zanikiem napięcia.
