Czujnik mikroprocesorowy zaniku i asymetrii faz z regulowanym progiem progiem asymetrii | CZF-BR-TRMS F&F

Opis i Kluczowe Cechy

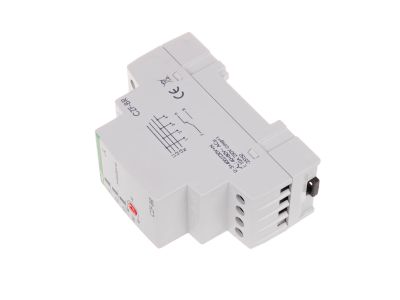

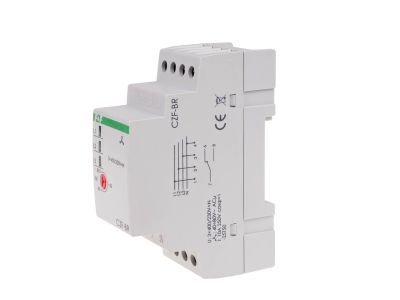

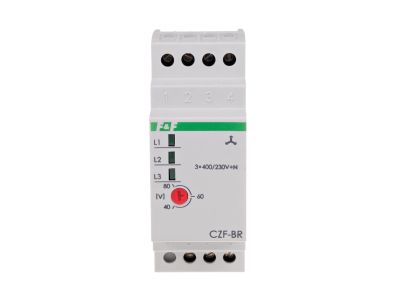

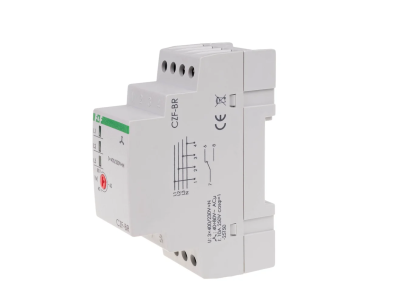

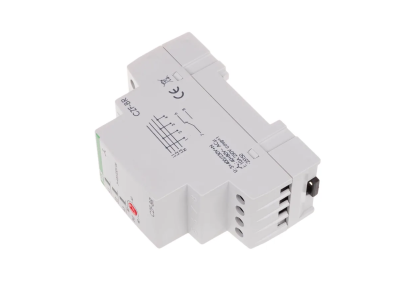

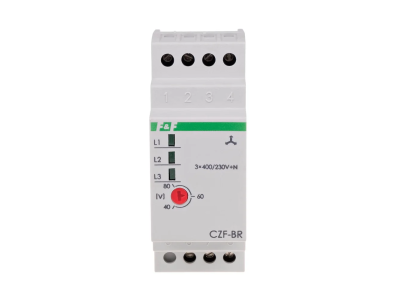

Czujnik mikroprocesorowy zaniku i asymetrii faz CZF-BR-TRMS (2 moduły, symbol 21.34) to zabezpieczenie trójfazowych odbiorników przed uszkodzeniami wynikającymi z zaniku napięcia w co najmniej jednej fazie lub nadmiernej asymetrii napięć między fazami. Zaprojektowany do współpracy z agregatami prądotwórczymi i sieciami 3×400V+N, reaguje z opóźnieniem 4 sekund, umożliwiając stwierdzenie trwałego zaniku. Posiada regulowany próg asymetrii napięciowej zadziałania (40÷80 V) i wyjście przekaźnikowe 1×NO/NC z separacją styku.

• Napięcie zasilania 3×400V+N: Kompatybilny z sieciami trójfazowymi zasilającymi silniki, agregaty prądotwórcze i inne odbiorniki przemysłowe.
• Regulowany próg asymetrii 40÷80V: Elastyczne dostosowanie czułości zabezpieczenia do wymagań konkretnej instalacji – minimalizuje ryzyko fałszywych alarmów przy niewielkich wahaniach napięcia.
• Opóźnienie wyłączenia 4s: Eliminuje niepożądane reakcje na krótkotrwałe zakłócenia, zapewniając pewność działania w przypadku rzeczywistego zaniku.
• Przekaźnik 1×NO/NC z separacją styku: Uniwersalne wyjście sterujące – możliwe zarówno normalnie otwarte, jak i normalnie zamknięte połączenie sygnałowe.
• Zabezpieczenie silników 3-fazowych: Chroni przed zniszczeniem spowodowanym asymetrią napięć między fazami, która prowadzi do przegrzewania się uzwojeń.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa maszyn i wyposażenia elektrycznego. Posiada deklarację zgodności CE. Zaprojektowane zgodnie ze standardami dotyczącymi zabezpieczeń przeciwporażeniowych i kompatybilności elektromagnetycznej.

Zastosowanie

Czujnik CZF-BR-TRMS stanowi kluczowy element zabezpieczający w instalacjach trójfazowych, gdzie awaria napięcia lub asymetria faz mogą doprowadzić do poważnych uszkodzeń odbiorników.

• Ochrona silników elektrycznych 3-fazowych w maszynach przemysłowych i agregatach prądotwórczych.
• Zabezpieczenie linii zasilających w rozdzielnicach przemysłowych i budynkowych.
• Współpraca z układami automatyki do sygnalizacji awarii sieci zasilającej.
• Stosowanie w układach rezerwowego zasilania awaryjnego (UPS) i generatorach.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia zasilającego. Urządzenie należy zamontować na szynie 35 mm (2 moduły) w szafie rozdzielczej. Przyłącze odbywa się za pomocą zacisków śrubowych 4,0 mm² z momentem dokręcającym 0,5 Nm. Należy zwrócić uwagę na prawidłowe podłączenie faz L1, L2, L3 oraz przewodu neutralnego N. Po montażu przeprowadzić test działania poprzez symulację zaniku fazy – sygnał należy skierować do układu sterującego lub bezpośrednio do stycznika zabezpieczającego.

FAQ

• Czy czujnik współpracuje z agregatami prądotwórczymi? Tak – urządzenie jest dedykowane do współpracy z agregatami prądotwórczymi, reagując na zaniki napięcia w sieci podstawowej i przełączając zasilanie na generator.
• Jakie jest maksymalne obciążenie styku przekaźnika? Styk przekaźnika wytrzymuje maksymalny prąd ciągły 10 A przy napięciu 250V AC.
• Czy możliwa jest regulacja progów asymetrii podczas pracy? Tak – próg asymetrii napięciowej zadziałania (40÷80 V) jest regulowany pokrętłem wewnątrz obudowy, co pozwala dostosować czułość zabezpieczenia do konkretnych warunków instalacji.
