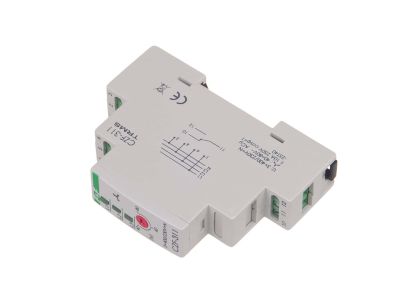

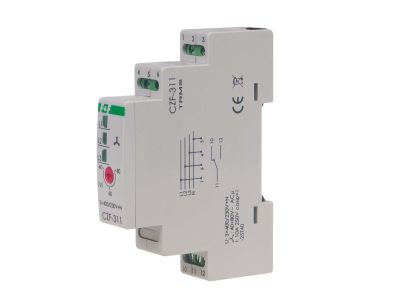

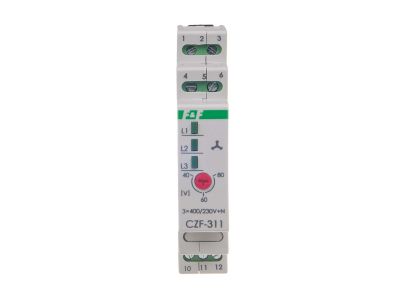

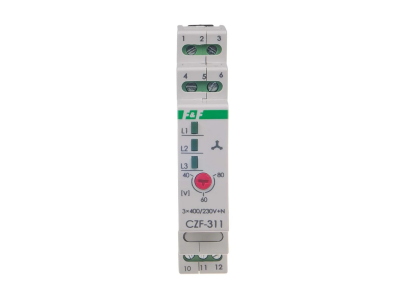

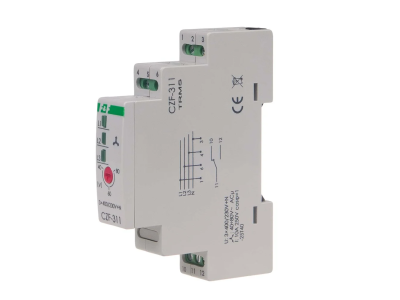

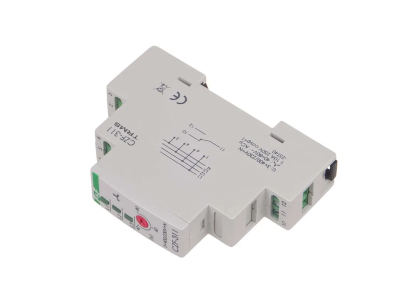

Czujnik mikroprocesorowy zaniku i asymetrii faz z regulowanym progiem asymetrii napięcia | CZF-311-TRMS F&F

Opis i Kluczowe Cechy

Czujnik mikroprocesorowy zaniku i asymetrii faz CZF-311-TRMS (symbol 1 moduł) zasilany napięciem 3 × 400 V + N to zaawansowane urządzenie zabezpieczające instalacje trójfazowe przed awaryjnymi stanami sieci. Kontroluje zanik napięcia w co najmniej jednej fazie oraz asymetrię napięć między fazami, minimalizując ryzyko uszkodzenia chronionych odbiorników. Wyposażony w regulowany próg asymetrii napięciowej (40÷80 V) i opóźnienie wyłączenia 4 s, zapewnia precyzyjną reakcję na zakłócenia w zasilaniu.

• Zasilanie 3 × 400 V + N: Kompatybilny z sieciami trójfazowymi z uziemionym punktem neutralnym, typowymi dla przemysłu i instalacji ciężkich.
• Kontrola zaniku fazy: Natychmiastowe wykrywanie zaniku napięcia w jednej lub kilku fazach – zapobiega pracy silników w stanie niepełnego zasilania.
• Regulowany próg asymetrii 40÷80 V: Elastyczna konfiguracja czułości na nierównomierne obciążenie faz, dostosowana do specyfiki instalacji.
• Styk 1 × NO/NC z separacją galwaniczną: Uniwersalne rozwiązanie do współpracy z układami sterowania i zabezpieczeń – konfigurowalne wyjście sygnału alarmowego.
• Opóźnienie wyłączenia 4 s: Eliminuje fałszywe alarmy spowodowane krótkotrwałymi zakłóceniami w sieci, zapewniając stabilność działania chronionych urządzeń.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowane zgodnie z normami dotyczącymi bezpieczeństwa aparatury elektrycznej i kompatybilności elektromagnetycznej w środowiskach przemysłowych.

Zastosowanie

Czujnik mikroprocesorowy CZF-311-TRMS przeznaczony jest do zabezpieczenia wrażliwych odbiorników trójfazowych przed skutkami zaniku napięcia lub nadmiernej asymetrii faz.

• Ochrona silników elektrycznych w układach napędowych, wentylatorach przemysłowych i pompach – zapobiega uszkodzeniom spowodowanym pracą w niepełnym zasilaniu.
• Współpraca z agregatami prądotwórczymi (wymaga dodatkowej walidacji układu sterowania) – zapewnia bezpieczne przełączanie zasilania awaryjnego.
• Zabezpieczenie przemysłowych linii produkcyjnych i maszyn CNC – eliminuje ryzyko awarii wynikającej z asymetrii napięć.
• Instalacje fotowoltaiczne z falownikami trójfazowymi – monitoring jakości zasilania wchodzącego do sieci.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie 35 mm (1 moduł) w rozdzielnicy elektrycznej. Podłączenie odbywa się do zacisków śrubowych o przekroju do 2,5 mm² z momentem dokręcającym 0,4 Nm. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Konfiguracja progu asymetrii powinna być przeprowadzona zgodnie z wymaganiami producenta chronionego urządzenia – zaleca się przeprowadzenie testów wstępnych po montażu.

FAQ

• Czy czujnik współpracuje z sieciami 230V/400V? Tak – urządzenie jest zasilane napięciem trójfazowym 3 × 400 V + N, co obejmuje standardowe sieci przemysłowe i instalacje o napięciu 230V między fazą a neutralnym.
• Jaki jest maksymalny prąd obciążenia styku? Styk przekaźnikowy czujnika umożliwia obciążenie do 10 A, co wystarcza do sterowania stycznikami i układami sygnalizacji.
• Czy istnieje możliwość współpracy z agregatami prądotwórczymi? Kontrola zaniku/i asymetrii faz umożliwia współpracę z agregatami, jednak wymaga integralnej walidacji całego układu sterowania – zaleca się konsultację z producentem agregatu.
