Czujnik mikroprocesorowy zaniku i asymetrii faz, styk 2NO/NC, montaż na szynie DIN,True RMS | CZF-331-TRMS F&F

Opis i Kluczowe Cechy

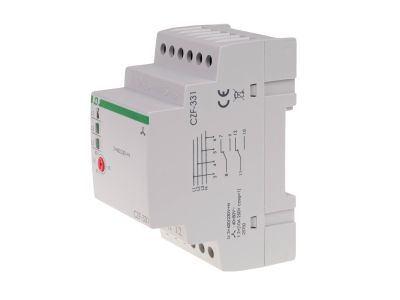

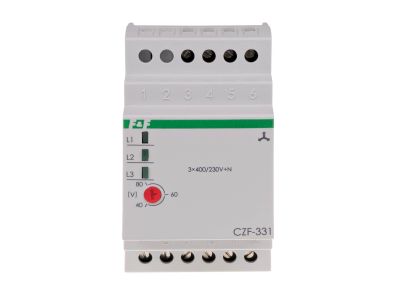

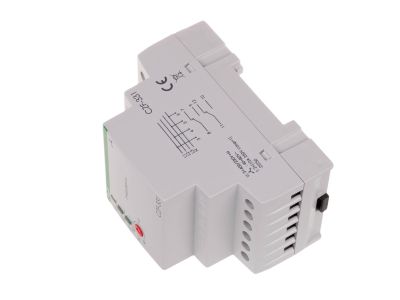

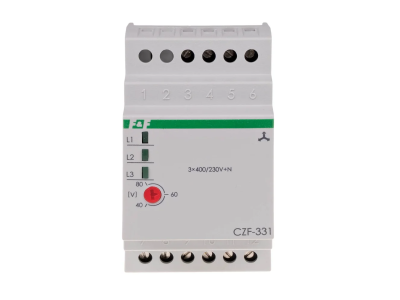

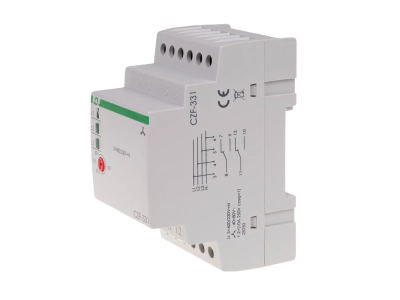

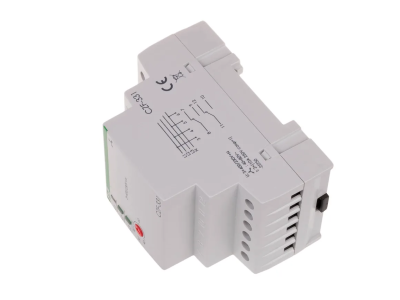

Czujnik mikroprocesorowy zaniku i asymetrii faz CZF-331-TRMS (symbol 23.41) to zaawansowane urządzenie zabezpieczające przeznaczone do pracy w sieciach trójfazowych 3 × 400 V+N. Montowany na szynie DIN o szerokości 3 modułów (52,5 mm), wyposażony w dwa separowane styki 2NO/NC o maksymalnym obciążeniu 2 × 8 A. Dzięki pomiarowi True RMS zapewnia precyzyjną detekcję zaników i asymetrii faz, chroniąc silniki elektryczne przed uszkodzeniem spowodowanym niewłaściwym zasilaniem.

• Pomiar True RMS: Dokładne wykrywanie rzeczywistych wartości skutecznych napięcia, co eliminuje wpływ zakłóceń i odkształceń harmonicznych na poprawność działania.
• 2 styki 2NO/NC, separowane: Elastyczna konfiguracja połączeń – możliwość sterowania dwoma niezależnymi obwodami lub sygnalizowania stanu awaryjnego.
• Wykrywanie zaniku i asymetrii faz: Natychmiastowa reakcja na zanik napięcia w co najmniej jednej fazie lub przekroczenie dopuszczalnej asymetrii napięciowej (40÷80 V), zabezpieczająca silniki przed uszkodzeniem.
• Opóźnienie wyłączenia 4 s: Zapobiega błędnym wyzwalaniom spowodowanym krótkotrwałymi zakłóceniami sieciowymi, zapewniając stabilność pracy układu.
• Montaż na szynie DIN 35 mm: Kompaktowa budowa ułatwia instalację w szafach sterowniczych i rozdzielnicach, oszczędzając miejsce w skrzynkach modułowych.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowane zgodnie z normami dotyczącymi bezpieczeństwa urządzeń elektrycznych oraz kompatybilności elektromagnetycznej. Przeznaczone do instalacji w systemach zgodnych z normami IEC i VDE.

Zastosowanie

Czujnik CZF-331-TRMS znajduje zastosowanie w układach zabezpieczeń silników trójfazowych oraz w instalacjach wymagających monitorowania parametrów sieci zasilającej.

• Ochrona silników elektrycznych przed uszkodzeniem spowodowanym zanikiem napięcia w jednej z faz lub asymetrią napięć międzyfazowych.
• Stosowanie w agregatach prądotwórczych jako element zabezpieczający przed nieprawidłowym zasilaniem odbiorników trójfazowych.
• Monitorowanie stanu zasilania w rozdzielnicach i szafach sterowniczych w przemyśle, budownictwie i energetyce.
• Zastosowanie w układach automatyki przemysłowej wymagających szybkiego reagowania na zakłócenia sieci zasilającej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN 35 mm w pozycji pionowej, zapewniając odpowiednią cyrkulację powietrza. Podłączenie zasilania 3 × 400 V+N oraz obwodów sterowania należy wykonać zgodnie z schematem połączeń, pamiętając o prawidłowym dokręceniu zacisków śrubowych (moment 0,5 Nm, przekrój do 4,0 mm²). Po instalacji należy sprawdzić poprawność działania układu, symulując zanik napięcia i asymetrię faz. Urządzenie nie wymaga konserwacji – jego działanie należy okresowo weryfikować w ramach przeglądów instalacji.

FAQ

• Czy czujnik wykrywa kolejność faz? Nie – czujnik CZF-331-TRMS nie posiada funkcji kontroli kolejności faz. Przeznaczony jest wyłącznie do wykrywania zaniku i asymetrii napięć fazowych.
• Jakie jest opóźnienie zadziałania na zanik napięcia? Wbudowane opóźnienie wynosi 4 sekundy, co pozwala na pominięcie krótkotrwałych zakłóceń sieciowych i zapobiega niepotrzebnym wyłączeniom.
• Czy urządzenie współpracuje z agregatami prądotwórczymi? Tak – czujnik może być stosowany w układach zasilanych z agregatów prądotwórczych, zabezpieczając odbiorniki trójfazowe przed skutkami asymetrii i zaniku faz.
