Czujnik mikroprocesorowy zaniku i asymetrii faz, montaz natablicowy,True RMS | CZF-TRMS F&F

Opis i Kluczowe Cechy

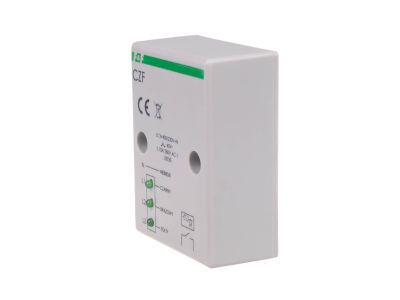

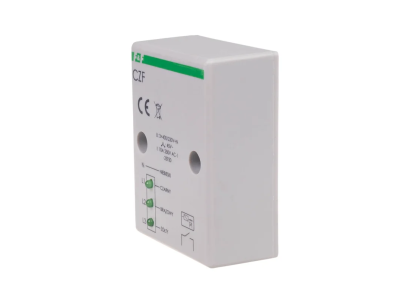

Czujnik mikroprocesorowy zaniku i asymetrii faz CZF-TRMS (symbol CZF-TRMS) to zaawansowane zabezpieczenie dla układów trójfazowych 3×400V+N. Przeznaczony do kontroli ciągłości zasilania i równowagi napięciowej, chroni wrażliwe odbiorniki (np. silniki) przed uszkodzeniem spowodowanym zanikiem fazy lub nadmierną asymetrią napięć. Wyposażony w styk 1NO (separowany) i opóźnienie wyłączenia 4 sekundy, zapewnia pewne działanie w warunkach awaryjnych.

• Kontrola zaniku i asymetrii faz: Natychmiastowa reakcja na zanik napięcia w co najmniej jednej fazie lub przekroczenie progu asymetrii 45V – minimalizuje ryzyko uszkodzenia chronionego urządzenia.
• Mikroprocesorowe True RMS: Dokładne pomiary napięć fazowych pozwalają na precyzyjną detekcję zakłóceń, nawet przy zniekształconym przebiegu sinusoidalnym.
• Styk 1NO z separacją: Możliwe bezpośrednie sterowanie stycznikiem lub innym elementem wykonawczym w obwodzie zabezpieczanym, z zapewnioną separacją galwaniczną.
• Opóźnienie wyłączenia 4s: Eliminuje błędne zadziałania spowodowane krótkotrwałymi zakłóceniami sieci, zapewniając stabilność pracy instalacji.

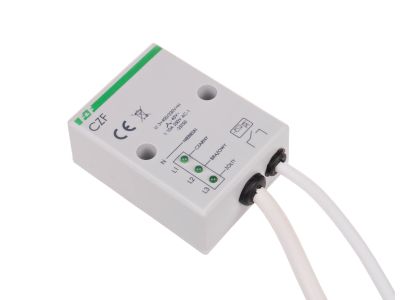

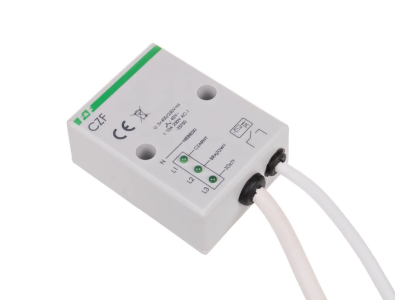

• Montaż natynkowy z przewodem przyłączeniowym: Łatwa instalacja w szafach sterowniczych lub tablicach rozdzielczych, bez konieczności stosowania dodatkowych akcesoriów montażowych.

Zgodność z Normami

Czujnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa urządzeń elektrycznych i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach zgodnych z IEC 60947 i VDE 0110.

Zastosowanie

Czujnik CZF-TRMS znajduje zastosowanie w instalacjach wymagających ciągłej kontroli zasilania trójfazowego, szczególnie tam, gdzie awaria napięcia lub asymetria faz może prowadzić do kosztownych uszkodzeń.

• Zabezpieczenie silników elektrycznych w napędach przemysłowych – ochrona przed uszkodzeniem podczas zaniku fazy lub nadmiernego obciążenia.
• Stacje pomp i układy wentylacyjne – eliminacja ryzyka awarii spowodowanej niesymetrycznym zasilaniem.
• Agregaty prądotwórcze i systemy zasilania awaryjnego – detekcja zaniku sieci zasilającej i automatyczne przełączanie na źródło rezerwowe.
• Maszyny pakujące i linie produkcyjne – ochrona przed przestojami wynikającymi z zakłóceń w zasilaniu trójfazowym.

Wskazówki Montażowe

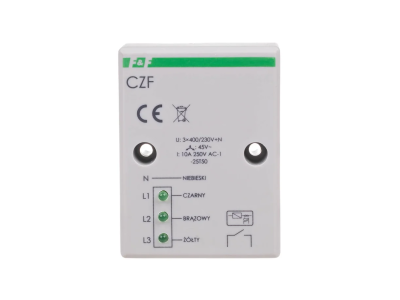

Montaż czujnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować w miejscu suchym i dobrze wentylowanym. Podłączenie faz L1, L2, L3 oraz N wykonać zgodnie z oznaczeniami na obudowie, stosując przewody o odpowiednim przekroju (max 4×1 mm²). Należy zapewnić odpowiednią separację styku NO od obwodów mocy. Po podłączeniu należy sprawdzić poprawność działania poprzez symulację zaniku fazy.

FAQ

• Czy czujnik współpracuje z agregatami prądotwórczymi? Tak, urządzenie może być stosowane w układach z agregatami, jednak nie posiada dedykowanej funkcji kontroli kolejności faz ani styków stycznika.
• Jaka jest dokładność pomiaru asymetrii? Czujnik wykrywa asymetrię napięciową powyżej 45V przy histerezie 5V, co zapewnia stabilne działanie w typowych warunkach przemysłowych.
• Czy możliwe jest regulacja progu asymetrii? Nie – urządzenie posiada ustawiony na stałe próg zadziałania asymetrii napięciowej (45V) i nie przewiduje regulacji przez użytkownika.
