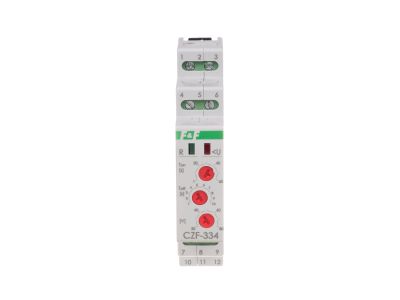

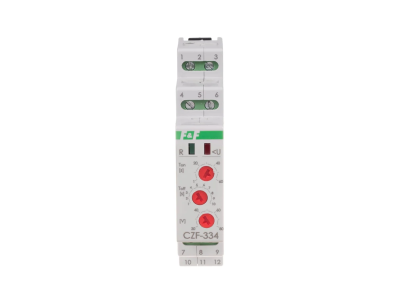

Czujnik mikroprocesorowy zaniku fazy z regulowanym progiem asymetrii - 2 styki separowane 2NO/NC | CZF-334-TRMS F&F

Opis i Kluczowe Cechy

Czujnik mikroprocesorowy zaniku fazy CZF-334-TRMS (symbol 21.334) to zaawansowane urządzenie zasilane napięciem 3×400V, przeznaczone do zabezpieczenia silników trójfazowych przed zanikiem napięcia, asymetrią faz lub nieprawidłową kolejnością. Wyposażony w dwa separowane styki 2NO/NC (przekaźnikowe) o maksymalnym obciążeniu 2×6A, zapewnia pewne odłączenie zasilania w krytycznych sytuacjach. Urządzenie współpracuje z agregatami prądotwórczymi, co czyni je uniwersalnym rozwiązaniem w instalacjach awaryjnych i przemysłowych.

• Zasilanie 3×400V z True RMS: Dokładny pomiar napięcia fazowego niezależnie od kształtu przebiegu, co gwarantuje stabilną pracę nawet przy zniekształconym napięciu sieciowym.
• Regulowana asymetria faz (20÷80V): Możliwość indywidualnego dostrojenia progu zadziałania w zależności od wymagań instalacji – chroni przed niebezpiecznymi wahaniami napięcia.
• 2 styki separowane 2NO/NC z obciążeniem 2×6A: Elastyczność w projektowaniu układów zabezpieczeń – styki mogą być konfigurowane jako normalnie otwarte lub zamknięte, zależnie od potrzeb.
• Opóźnienie wyłączenia 1÷10s i powrotu 1÷60s: Zapobiega niepotrzebnym wyłączeniom spowodowanym krótkotrwałymi zakłóceniami sieci, a jednocześnie zapewnia szybką reakcję na trwałe zaniki.
• Montaż na szynie 35mm w obudowie 1 moduł (18mm): Kompaktowa konstrukcja ułatwiająca integrację z szafami rozdzielczymi i panelami sterowania.

Zgodność z Normami

Czujnik zaniku fazy CZF-334-TRMS spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi zabezpieczeń silników i ochrony przeciwporażeniowej w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Czujnik mikroprocesorowy CZF-334-TRMS znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony silników trójfazowych przed zakłóceniami zasilania.

• Zabezpieczenie silników w układach pompowych, wentylatorach i napędach przemysłowych.
• Ochrona agregatów prądotwórczych i układów zasilania awaryjnego.
• Instalacje przemysłowe, gdzie wymagana jest kontrola napięcia fazowego i asymetrii.
• Systemy automatyki budynkowej i przemysłowej, wymagające szybkiej reakcji na zaniki napięcia.

Wskazówki Montażowe

Montaż i podłączenie czujnika powinno być wykonane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z normami bezpieczeństwa. Urządzenie należy montować na szynie 35mm w suchym, wentylowanym miejscu, z dala od źródeł ciepła. Przed montażem należy odłączyć napięcie zasilające. Zaciski śrubowe 2,5mm² należy dokręcać momentem 0,4Nm, aby zapewnić pewny kontakt elektryczny. Przyłączenie faz należy wykonać zgodnie z oznaczeniem L1, L2, L3, a styki NO/NC podłączyć do odpowiednich obwodów sterujących. Po montażu przeprowadzić test działania – symulując zanik napięcia w jednej z faz.

FAQ

• Czy czujnik współpracuje z agregatami prądotwórczymi? Tak, urządzenie zostało zaprojektowane do współpracy z agregatami prądotwórczymi, co pozwala na szybkie wykrycie zaniku napięcia sieciowego i przełączenie na zasilanie awaryjne.
• Jakie jest minimalne napięcie fazy, przy którym czujnik zadziała? Czujnik reaguje przy spadku napięcia jednej z faz poniżej 320V, co odpowiada około 80% napięcia znamionowego.
• Czy czujnik kontroluje kolejność faz? Nie, urządzenie nie posiada funkcji kontroli kolejności faz – przeznaczone jest wyłącznie do wykrywania zaniku napięcia, asymetrii lub nadnapięcia.
