Czujnik mikroprocesorowy kolejności i zaniku faz z regulowanym progiem asymetrii, montaż na szynie | CKF-BT-TRMS F&F

Opis i Kluczowe Cechy

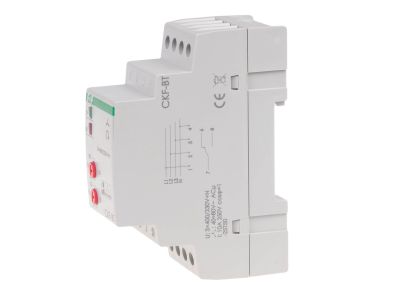

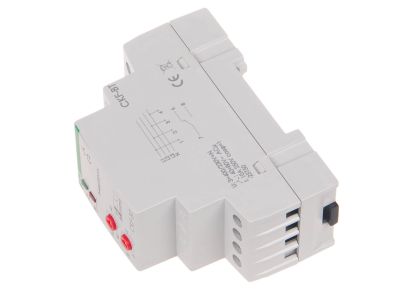

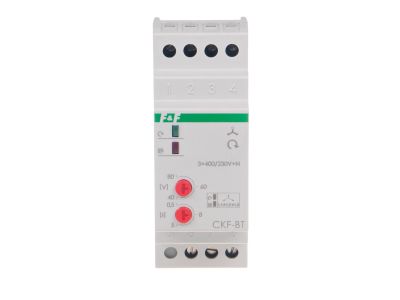

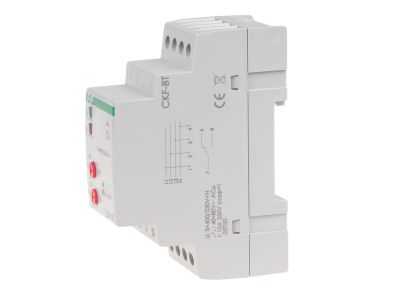

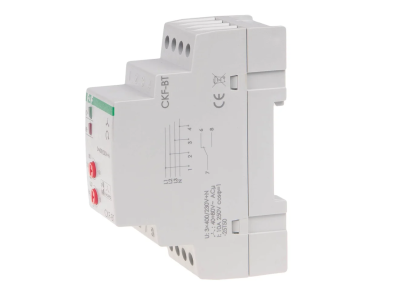

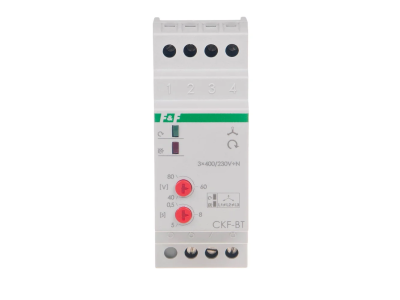

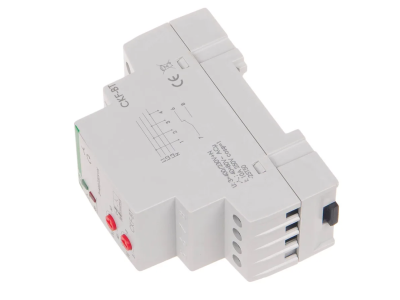

Czujnik mikroprocesorowy kolejności i zaniku faz CKF-BT-TRMS (symbol CKF-BT-TRMS) to zaawansowane urządzenie zabezpieczające przeznaczone do współpracy z silnikami zasilanymi z sieci trójfazowej 3×400V+N. Montowany na szynie 35 mm, kontroluje kolejność faz, zanik napięcia w co najmniej jednej fazie oraz asymetrię napięciową w zakresie 40÷80 V, chroniąc silniki przed zniszczeniem i uszkodzeniem mechanicznym. Wyposażony w dwa wskaźniki LED oraz przekaźnikowe styki 1×NO/NC z separacją styku.

• Kontrola zaniku i asymetrii faz: Automatyczne wyłączenie zasilania w przypadku zaniku napięcia w jednej fazie lub asymetrii napięciowej powyżej 40÷80 V, zapobiegające uszkodzeniom silników.
• Kontrola kolejności faz: Zapewnia ochronę przed nieprawidłowym kierunkiem obrotów silnika, który mógłby spowodować awarię mechaniczną.
• Regulowany próg asymetrii napięciowej (40÷80 V): Możliwość dostosowania czułości czujnika do konkretnych wymagań instalacji.
• Przekaźnikowe styki 1×NO/NC z separacją: Zapewnia niezawodne sterowanie obwodem wykonawczym i bezpieczną separację galwaniczną.
• Montaż na szynie 35 mm: Uproszczony montaż w szafach sterowniczych i rozdzielnicach, zgodny z normami montażowymi aparatury modułowej.

Zgodność z Normami

Czujnik CKF-BT-TRMS spełnia wymagania dyrektyw unijnych oraz posiada oznaczenie CE. Projektowany zgodnie z normami bezpieczeństwa dla urządzeń zabezpieczających w instalacjach elektrycznych. Przeznaczony do stosowania w suchych pomieszczeniach wewnętrznych.

Zastosowanie

Czujnik mikroprocesorowy CKF-BT-TRMS znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony silników trójfazowych oraz kontroli prawidłowej kolejności faz.

• Zabezpieczenie silników w układach napędowych (np. pompy, wentylatory, przenośniki taśmowe).
• Ochrona agregatów prądotwórczych współpracujących z siecią trójfazową.
• Aplikacje przemysłowe i maszyny wymagające kontroli kierunku obrotów i zaniku napięcia.
• Systemy automatyki i sterowania, gdzie kluczowa jest ochrona przed asymetrią faz i zanikiem zasilania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie montować na szynie 35 mm zgodnie z normami EN 60715. Zasilanie 3×400V+N podłączyć do odpowiednich zacisków śrubowych (4,0 mm²) z momentem dokręcającym 0,5 Nm. Regulację progu asymetrii przeprowadzić przed uruchomieniem instalacji. Po montażu przeprowadzić testy funkcjonalne układu zasilającego.

FAQ

• Czy czujnik współpracuje z agregatami prądotwórczymi? Tak, czujnik CKF-BT-TRMS został zaprojektowany do współpracy z agregatami prądotwórczymi zasilanymi napięciem 3×400V+N.
• Jaki jest maksymalny prąd obciążenia styków? Maksymalny prąd obciążenia styku wynosi 10 A, co pozwala na sterowanie obwodami o średnim poborze mocy.
• Jak dostroić próg asymetrii napięciowej? Próg asymetrii regulowany jest w zakresie 40÷80 V z histerezą 5 V, co pozwala na precyzyjne dostosowanie czułości czujnika do wymagań instalacji.
