Czujnik mikroprocesorowy kolejności i zaniku faz z regulowanym progiem asymetrii, montaż na szynie | CKF-317-TRMS F&F

Opis i Kluczowe Cechy

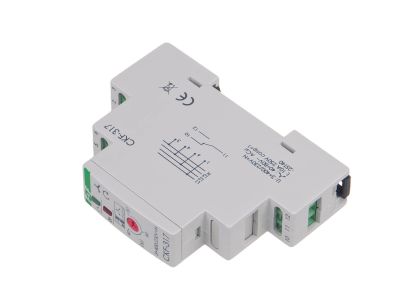

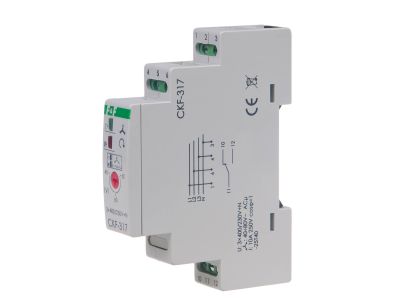

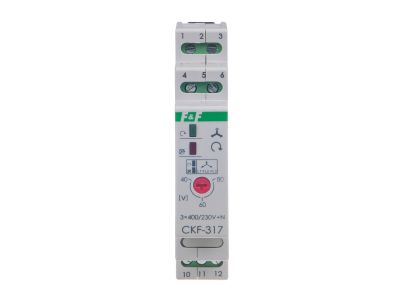

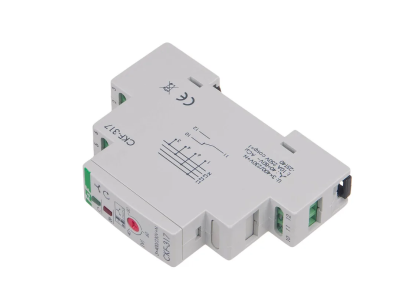

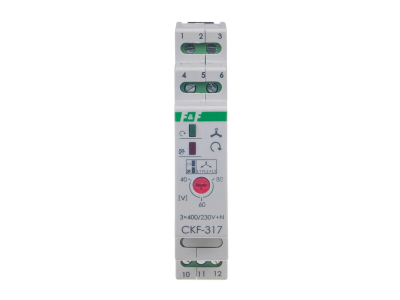

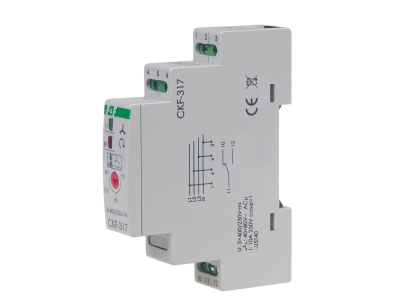

Czujnik mikroprocesorowy CKF-317-TRMS to zaawansowane zabezpieczenie przeznaczone do monitorowania sieci trójfazowych 3×400 V+N z regulowanym progiem asymetrii napięciowej. Montowany na szynie 35 mm (1 moduł, 18 mm) urządzenie wykrywa zanik napięcia w co najmniej jednej fazie, asymetrię napięć między fazami oraz błędną kolejność faz. Styk 1×NO/NC o obciążalności 10 A pozwala na bezpośrednie sterowanie obwodami wykonawczymi.

• Regulowany próg asymetrii (40÷80 V): Umożliwia dostosowanie czułości zabezpieczenia do wymagań konkretnej instalacji, minimalizując ryzyko fałszywych alarmów.
• Kontrola zaniku i asymetrii faz: Zapewnia ochronę silników trójfazowych przed uszkodzeniami spowodowanymi niedostatecznym zasilaniem.
• Kontrola kolejności faz: Chroni przed nieprawidłowym kierunkiem obrotów silnika, co jest krytyczne dla jego żywotności.
• Styk 1×NO/NC, prąd 10 A: Bezpośrednie sterowanie stycznikami, przekaźnikami lub innymi elementami wykonawczymi w układzie zasilania.
• Separacja styku: Izolacja galwaniczna obwodu sterującego od sieci zasilającej, zwiększająca bezpieczeństwo eksploatacji.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Projektowane zgodnie z normami dotyczącymi ochrony przeciwporażeniowej, kompatybilności elektromagnetycznej i bezpieczeństwa urządzeń niskonapięciowych (LVD).

Zastosowanie

Czujnik CKF-317-TRMS znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony silników trójfazowych i innych odbiorników wrażliwych na zakłócenia w zasilaniu.

• Zabezpieczenie silników w pompowniach, wentylatorach oraz napędach przemysłowych.
• Ochrona agregatów prądotwórczych i systemów awaryjnego zasilania przed uszkodzeniem wynikającym z asymetrii lub zaniku faz.
• Monitorowanie zasilania maszyn w liniach produkcyjnych, gdzie nieprawidłowa kolejność faz mogłaby spowodować awarie.
• Zastosowanie w układach automatyki budynkowej do zabezpieczenia pomp cyrkulacyjnych, wentylatorów i innych urządzeń krytycznych.

Wskazówki Montażowe

Montaż czujnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zainstalować na szynie 35 mm, zachowując odpowiednie odstępy od innych modułów w celu zapewnienia wentylacji. Podłączenie należy wykonać zgodnie z instrukcją, pamiętając o podłączeniu trzech faz, neutralnego oraz obwodu sterującego. Napięcie zasilania 3×400 V+N musi być doprowadzone przed podłączeniem czujnika. Moment dokręcania zacisków nie powinien przekraczać 0,4 Nm. Po montażu przeprowadzić testy funkcjonalne, sprawdzając reakcję na zanik i asymetrię faz.

FAQ

• Czy czujnik współpracuje z agregatami prądotwórczymi? Tak, urządzenie wykrywa asymetrię i zanik faz, co pozwala na zabezpieczenie odbiorników przed uszkodzeniem podczas pracy z agregatem.
• Jaki jest zakres regulacji asymetrii? Próg asymetrii napięciowej zadziałania wynosi od 40 V do 80 V z histerezą 5 V.
• Czy czujnik posiada wbudowane LEDy sygnalizacyjne? Tak, urządzenie wyposażone jest w 2 diody LED informujące o stanie pracy i wykrytych zakłóceniach w zasilaniu.
