Opis i Kluczowe Cechy

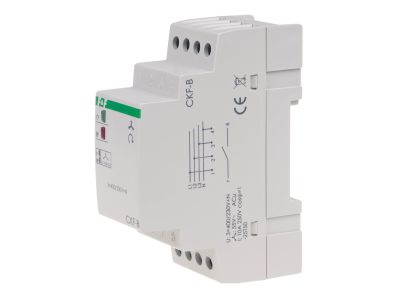

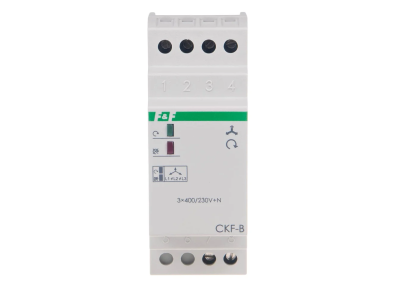

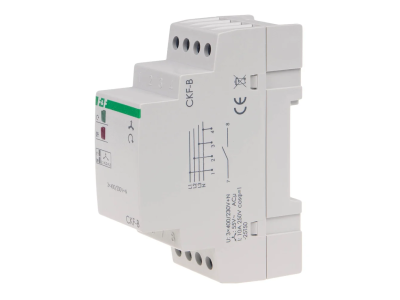

Czujnik mikroprocesorowy kolejności i zaniku faz CKF-B-TRMS (symbol CKF-B-TRMS) montowany na szynie DIN to zaawansowane urządzenie zasilane napięciem trójfazowym 3×400 V+N, zaprojektowane do zabezpieczania silników elektrycznych przed skutkami zaniku, asymetrii napięcia lub nieprawidłowej kolejności faz. Wyposażony w pomiar True RMS zapewnia precyzyjną detekcję parametrów sieci, co minimalizuje ryzyko uszkodzenia chronionych urządzeń. Posiada styk 1×NO z separacją galwaniczną, a maksymalny prąd obciążenia wynosi 10 A.

• Pomiar True RMS: Dokładna analiza rzeczywistego kształtu napięcia – eliminuje błędy pomiarowe spowodowane zniekształceniami harmonicznymi w sieci.
• Kontrola zaniku faz: Natychmiastowe wykrycie zaniku napięcia w co najmniej jednej fazie i wyłączenie zasilania chronionego odbiornika, chroniąc silnik przed uszkodzeniem.
• Kontrola asymetrii napięcia: Wykrywa asymetrię napięciową powyżej 55 V z histerezą 5 V, zapobiegając nieprawidłowej pracy silnika wskutek nierównomiernego obciążenia faz.
• Kontrola kolejności faz: Weryfikuje prawidłową kolejność faz zasilających – zabezpieczenie przed nieprawidłowym obrotem silnika w układach z agregatami prądotwórczymi.
• Montaż na szynie DIN (2 moduły): Prosta instalacja w rozdzielnicach elektrycznych, kompatybilny z typowymi szafami sterowniczymi.

Zgodność z Normami

Urządzenie spełnia wymogi dyrektyw Unii Europejskiej dotyczących bezpieczeństwa maszyn i wyposażenia elektrycznego. Posiada deklarację zgodności CE oraz jest zaprojektowane zgodnie z normami dotyczącymi zabezpieczeń przeciwporażeniowych i kompatybilności elektromagnetycznej.

Zastosowanie

Czujnik CKF-B-TRMS przeznaczony jest do zabezpieczania silników trójfazowych oraz innych odbiorników wrażliwych na jakość zasilania w instalacjach przemysłowych, budowlanych i energetycznych.

• Ochrona silników elektrycznych w układach z agregatami prądotwórczymi – zapobiega uszkodzeniom spowodowanym nieprawidłową kolejnością faz lub zanikiem napięcia.
• Zabezpieczenie napędów maszyn przemysłowych – minimalizuje ryzyko awarii wskutek asymetrii napięcia lub zaniku faz.
• Stosowanie w układach automatyki i sterowania – weryfikacja poprawności zasilania przed załączeniem odbiorników krytycznych.
• Integracja z układami SZR (samoczynnego załączania rezerwy) – zapewnia ciągłość zasilania poprzez szybkie wykrywanie awarii sieci.

Wskazówki Montażowe

Montaż czujnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Urządzenie należy zamontować na szynie DIN (2 moduły) w odpowiedniej pozycji, z zachowaniem minimalnych odstępów od innych elementów, zgodnie z normami instalacyjnymi. Zaciski śrubowe (4,0 mm²) służą do podłączenia zasilania 3×400 V+N oraz obwodu sterowniczego z obciążeniem do 10 A. Moment dokręcający wynosi 0,5 Nm. Po montażu przeprowadzić test działania – symulacja zaniku fazy powinna skutkować natychmiastowym otwarciem styku.

FAQ

• Jakie jest napięcie zasilania czujnika? Urządzenie zasilane jest napięciem trójfazowym 3×400 V+N – standardowe dla sieci przemysłowych.
• Czy czujnik współpracuje z agregatami prądotwórczymi? Tak, urządzenie jest przystosowane do współpracy z agregatami prądotwórczymi, co zapewnia ochronę silników podczas pracy wyspowej.
• Jaki jest maksymalny prąd obciążenia styku? Styk 1×NO może obciążać maksymalnie 10 A, co pozwala na bezpośrednie sterowanie cewkami styczników lub przekaźników pomocniczych.
