Czujnik mikroprocesorowy kolejności i zaniku faz, montaz na szynie DIN,True RMS | CKF-316-TRMS F&F

Opis i Kluczowe Cechy

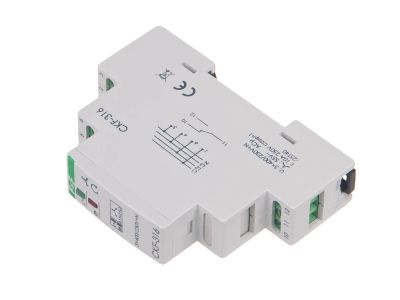

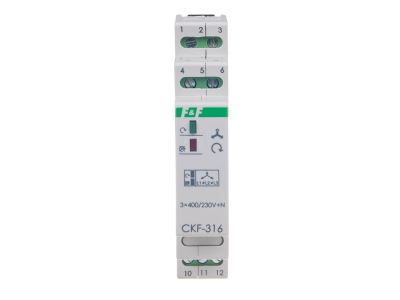

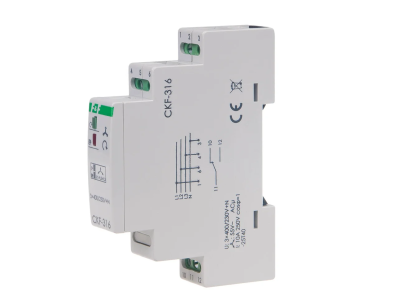

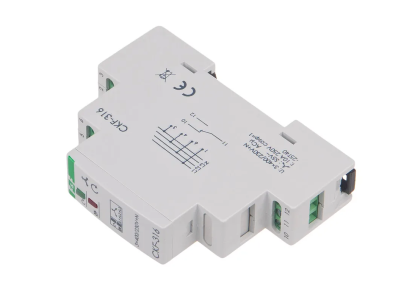

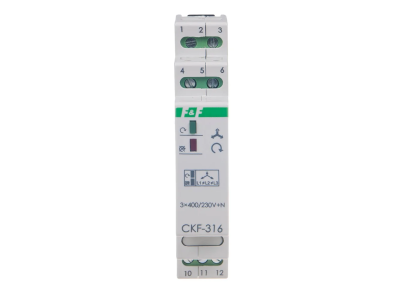

Czujnik mikroprocesorowy kolejności i zaniku faz CKF-316-TRMS (symbol 31.16) to zaawansowane urządzenie zasilane napięciem 3 × 400 V + N, przeznaczone do ochrony trójfazowych silników elektrycznych. Montowany na szynie DIN w formacie 1 modułu (18 mm) monitoruje kolejność faz, zanik napięcia w jednej z faz oraz asymetrię napięciową, zapobiegając uszkodzeniom silników spowodowanym niewłaściwym zasilaniem. Posiada styk 1 × NO/NC z separacją galwaniczną, True RMS oraz opóźnienie wyłączenia 4 sekund.

• Zasilanie 3 × 400 V + N: Kompatybilny z sieciami trójfazowymi, zapewniający stabilne działanie w instalacjach przemysłowych.
• Kontrola kolejności faz: Chroni silniki przed uszkodzeniem spowodowanym nieprawidłową kolejnością faz.
• Kontrola zaniku i asymetrii faz: Wykrywa zanik napięcia w co najmniej jednej fazie lub nadmierną asymetrię (progiem 55 V z histerezą 5 V), zapobiegając przeciążeniom i awariom.
• Styk 1 × NO/NC z separacją galwaniczną: Umożliwia podłączenie do układów sterowania maszyny w celu zatrzymania zasilania w przypadku awarii.
• True RMS i opóźnienie wyłączenia 4 s: Precyzyjne pomiary napięć fazowych oraz czasowe opóźnienie reakcji na zanik, aby zapobiec niepotrzebnym wyłączeniom spowodowanym chwilowymi zakłóceniami.

Zgodność z Normami

Czujnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Czujnik CKF-316-TRMS znajduje zastosowanie w instalacjach przemysłowych, gdzie ochrona silników trójfazowych jest kluczowa dla niezawodności procesu produkcyjnego.

• Zabezpieczenie silników w napędach maszyn (np. wentylatory, pompy, przenośniki) przed skutkami zaniku fazy lub asymetrii napięcia.
• Ochrona agregatów prądotwórczych i układów zasilania rezerwowego, gdzie prawidłowa kolejność faz jest krytyczna.
• Stosowanie w rozdzielnicach przemysłowych i szafach sterowniczych jako element ochrony przeciwawaryjnej.
• Zintegrowanie z układami sterowania PLC w celu automatycznego zatrzymania maszyn w przypadku wykrycia nieprawidłowości w zasilaniu.

Wskazówki Montażowe

Montaż czujnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN 35 mm w pozycji pionowej, z zachowaniem odpowiednich odstępów od innych elementów, aby zapewnić odpowiednią wentylację. Przed podłączeniem należy bezwzględnie odłączyć napięcie w instalacji. Przyłącze odbywa się za pomocą zacisków śrubowych 2,5 mm² z zalecanym momentem dokręcającym 0,4 Nm. Czujnik należy podłączyć zgodnie z schematem dostępnym w dokumentacji technicznej, zwracając szczególną uwagę na prawidłowe podłączenie faz R, S, T oraz neutralnego N. Po montażu zaleca się przeprowadzenie testu działania w celu weryfikacji poprawności sygnalizacji.

FAQ

• Czy czujnik współpracuje z agregatami prądotwórczymi? Tak – czujnik CKF-316-TRMS został zaprojektowany do kontroli zasilania z agregatów prądotwórczych, gdzie kluczowa jest ochrona przed zanikiem fazy i asymetrią napięcia.
• Jaki jest próg asymetrii napięciowej zadziałania? Czujnik reaguje przy asymetrii napięciowej powyżej 55 V z histerezą 5 V, co zapobiega niepotrzebnym wyzwalaniom spowodowanym chwilowymi zakłóceniami.
• Czy czujnik posiada oddzielny kanał kontroli zasilania? Tak – wyposażony jest w 2 diody LED sygnalizujące obecność napięcia zasilającego i stan kontroli faz.
